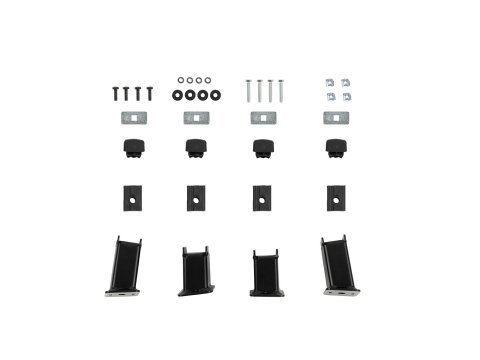

Le kit de montage ARB 4114080 est conçu pour l'installation de barres de toit sur un hard top ARB Classic Plus monté sur Toyota Hilux Revo 2016-2025. Il correspond à une configuration de type Gutter Mount, adaptée à un montage sur gouttières au niveau de la cabine, afin d'aligner les barres installées sur le hard top avec celles positionnées sur le toit du véhicule.

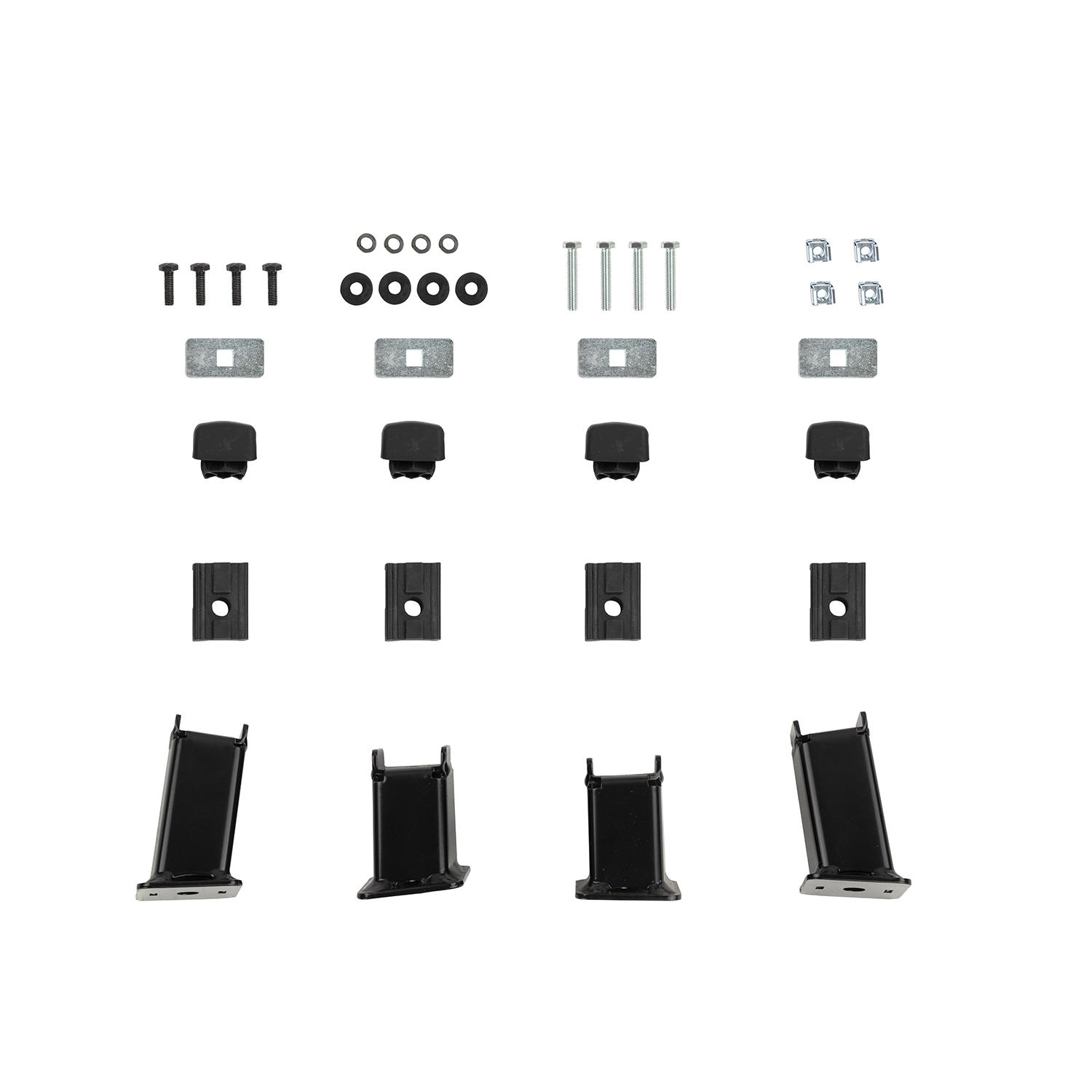

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Classic Plus

- Hauteur de toit du hard top: standard

- Configuration: montage aligné avec les gouttières de la cabine

- 1 support incliné droit de 90 mm

- 1 support incliné gauche de 90 mm

- 1 support incliné droit de 62 mm

- 1 support incliné gauche de 62 mm

- Visserie de montage M6 incluse

- Plaques de verrouillage M6 incluses

- Écrous cage M6 inclus

- Adaptateurs plastiques pour barres Thule Aero inclus

- Joints extérieurs pour supports inclus

- Charge maximale: 50 kg par barre

- Couple de serrage M6: 9 Nm

- Couple de serrage M10: 44 Nm

Fonction et usage:

- Permet le montage de barres de toit sur le hard top

- Assure la liaison entre les barres de toit et les points de montage du hard top

- Utilise des supports avant et arrière de hauteurs différentes adaptés à la géométrie du hard top

- Permet l'utilisation de différents types de barres de toit compatibles

- Configuration prévue pour aligner les barres du hard top avec un montage sur gouttières au niveau de la cabine

- Fonctionne conjointement avec le kit de renfort intérieur adapté au hard top

Installation:

- Préassembler les supports avec les plaques de verrouillage et la visserie M6

- Installer les joints extérieurs sous les supports

- Positionner les supports sur les barres de toit

- Régler leur espacement en fonction des points de fixation présents sur le toit du hard top

- Fixer les barres au hard top à l'aide de la visserie M10 provenant du kit de renfort intérieur

- Utiliser les adaptateurs plastiques fournis avec les barres Thule Aero ou Professional

- Utiliser les vis M6 × 35 mm avec les barres nécessitant l'adaptateur plastique

- Utiliser les vis M6 × 20 mm avec les barres carrées ne nécessitant pas l'adaptateur

- Ajuster la position des barres avant le serrage définitif

- Serrer les fixations M6 à 9 Nm

- Serrer les fixations M10 à 44 Nm

Avantages:

- Kit spécifique au hard top ARB Classic Plus

- Supports avant et arrière adaptés à la forme du hard top

- Permet l'installation de barres de toit compatibles

- Alignement adapté à une configuration sur gouttières de la cabine

- Adaptateurs pour barres Thule Aero inclus

- Joints de montage inclus

- Visserie de fixation incluse

- Installation prévue pour fonctionner avec le système de renfort intérieur ARB
