Le kit de renfort intérieur ARB 4140050 est conçu pour renforcer la structure des hard tops ARB Classic et Classic Plus montés sur Ford Ranger Extra Cab 2012-2022 et Mazda BT-50 Extra Cab 2011-2020

Le kit se compose d'un cadre intérieur avant et d'un cadre intérieur arrière accompagnés de leurs supports, brides et fixations. Une fois installés à l'intérieur du hard top, ces renforts viennent prendre appui entre la base et le toit afin de créer des points de fixation renforcés pour l'installation de barres de toit ou d'une galerie.

Caractéristiques techniques:

- Kit de renfort intérieur pour hard top ARB

- Compatible avec les hard tops Classic et Classic Plus Extra Cab concernés

- Compatible avec les familles ARB CP70, CP71 et XCLS08

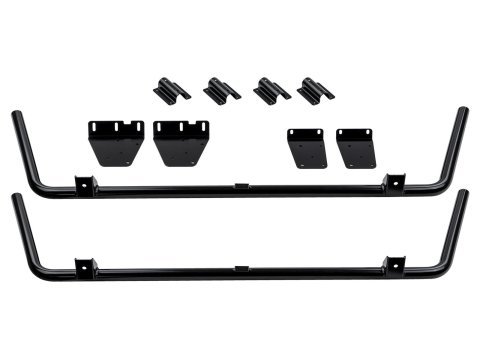

- Comprend un cadre intérieur avant

- Comprend un cadre intérieur arrière

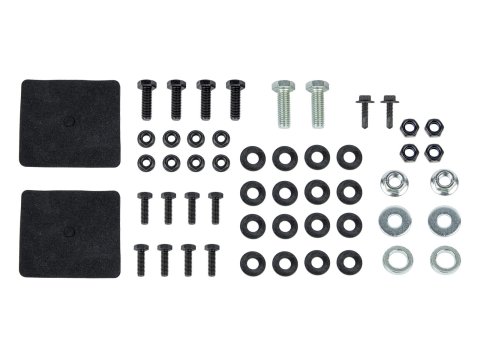

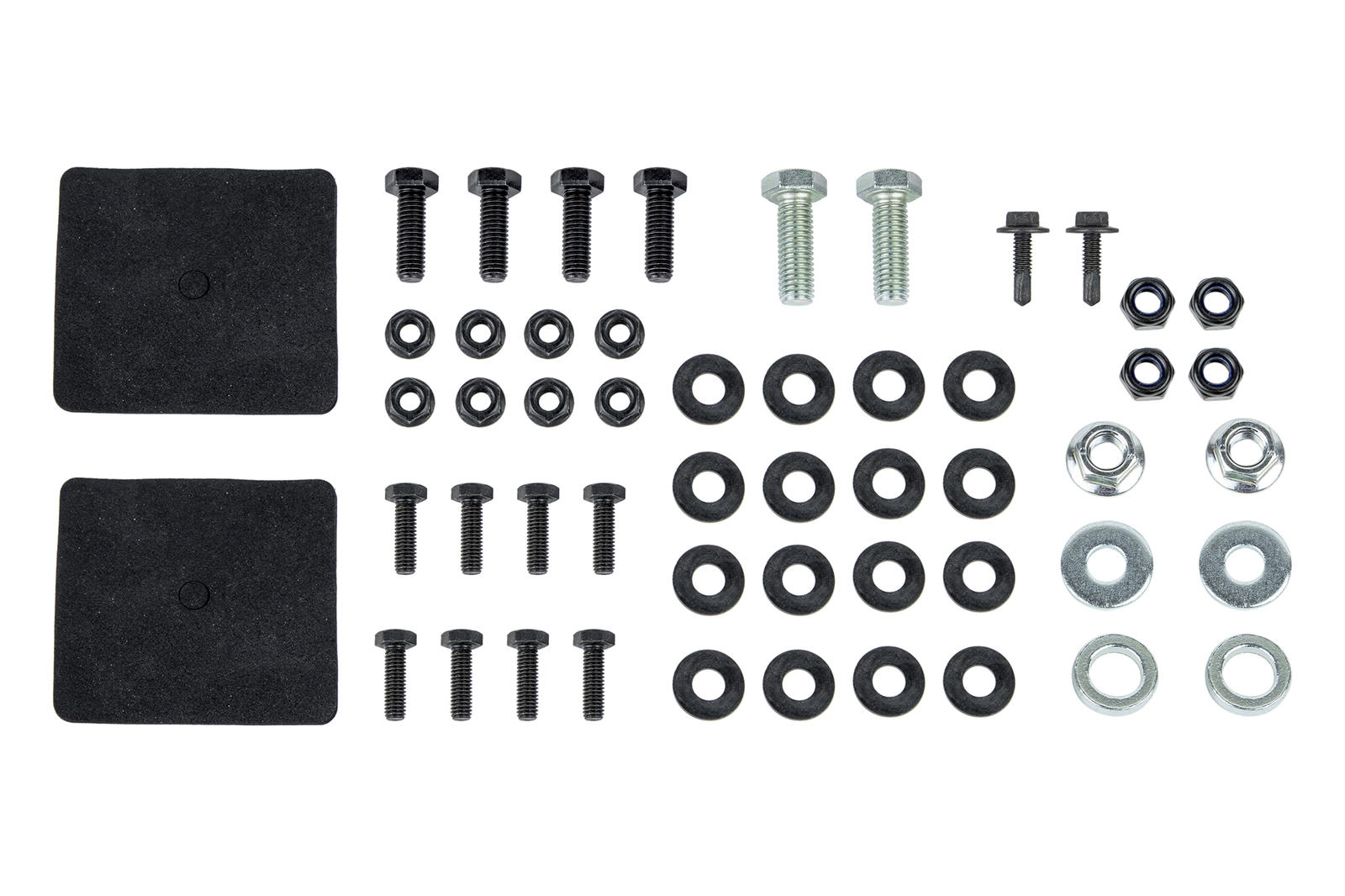

- Brides et supports de fixation inclus

- Visserie de fixation incluse

- Fixations M10 prévues pour le montage de barres de toit ou d'une galerie

Fonction & usage:

- Renforce la structure intérieure du hard top.

- Crée des points d'appui internes entre la base et le toit du hard top.

- Permet de préparer le hard top au montage de barres de toit ou d'une galerie compatible.

- Répartit les efforts liés aux équipements installés sur le toit sur les cadres intérieurs.

- Convient aux hard tops ARB Classic et Classic Plus Extra Cab spécifiés par ARB.

Installation:

- Le kit comprend deux cadres distincts, un cadre avant et un cadre arrière, positionnés à l'intérieur du hard top. Les supports inférieurs utilisent les points de fixation existants du hard top et de la benne. La notice précise notamment qu'aucun perçage supplémentaire n'est nécessaire pour la fixation du support arrière sur les points de montage concernés.

- Pour préparer le montage des barres ou d'une galerie, la coque du hard top doit ensuite être percée aux emplacements définis par les cadres. ARB prévoit des perçages pilotes de 6 mm puis des ouvertures de 25 mm pour le passage des entretoises et de la visserie.

- Couples de serrage indiqués par ARB:

M6: 9 Nm

M8: 22 Nm

M10: 44 Nm

Avantages:

- Renforcement structurel du hard top

- Préparation au montage de barres de toit ou d'une galerie

- Cadres avant et arrière inclus

- Fixations spécifiques fournies

- Installation intégrée à la structure du hard top

- Compatible avec plusieurs hard tops ARB Classic et Classic Plus Extra Cab
