Le kit ARB 4140086 est conçu pour permettre l'installation d'une barre de toit en position arrière sur un hard top ARB Classic compatible. Il appartient au système ARB «Light Duty Roof Load Accessories», spécifiquement développé pour l'installation de barres de toit sur les hard tops Classic.

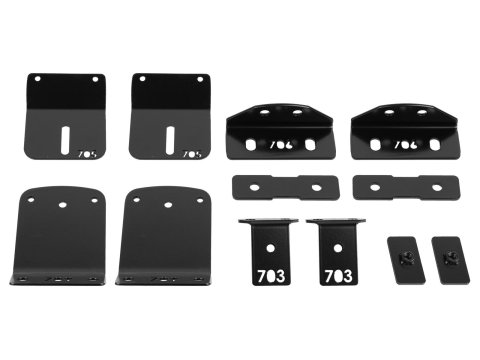

Le kit comprend les différents supports internes et externes nécessaires à la fixation de la barre à travers la coque du hard top. Les supports prennent appui sur la structure intérieure afin de répartir les efforts liés à la charge transportée.

ARB annonce une capacité de charge nette maximale de 25 kg par barre, lorsque le système est utilisé avec une barre de toit fournie par ARB. La charge doit être répartie uniformément sur la zone de chargement et respecter les limites du système complet.

Caractéristiques techniques:

- Gamme: Light Duty Roof Load Accessories

- Type: kit de fixation arrière pour barre de toit

- Position: arrière du hard top

- Utilisation: hard tops ARB Classic uniquement

- Charge maximale: 25 kg par barre avec barre de toit ARB

- Supports internes et externes inclus

- Montage traversant à travers la coque du hard top

Fonction & usage:

- Permet l'installation d'une barre de toit en position arrière sur un hard top ARB Classic.

- Crée une liaison entre la barre de toit et la structure intérieure du hard top.

- Répartit les efforts générés par la charge transportée.

- Peut être associé au kit avant 4140085 pour constituer un système à deux barres.

- Destiné au montage de barres de toit uniquement.

Installation:

- Le montage prévoit l'installation de supports à l'intérieur et à l'extérieur du hard top. La coque doit être percée afin de relier les différents éléments de fixation.

- Temps de montage annoncé: 30 minutes

- La procédure comprend notamment:

mise en place des supports internes;

perçage de la coque du hard top;

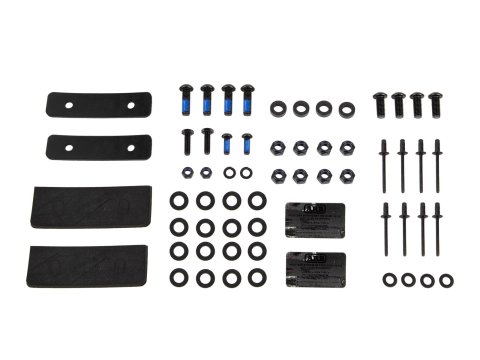

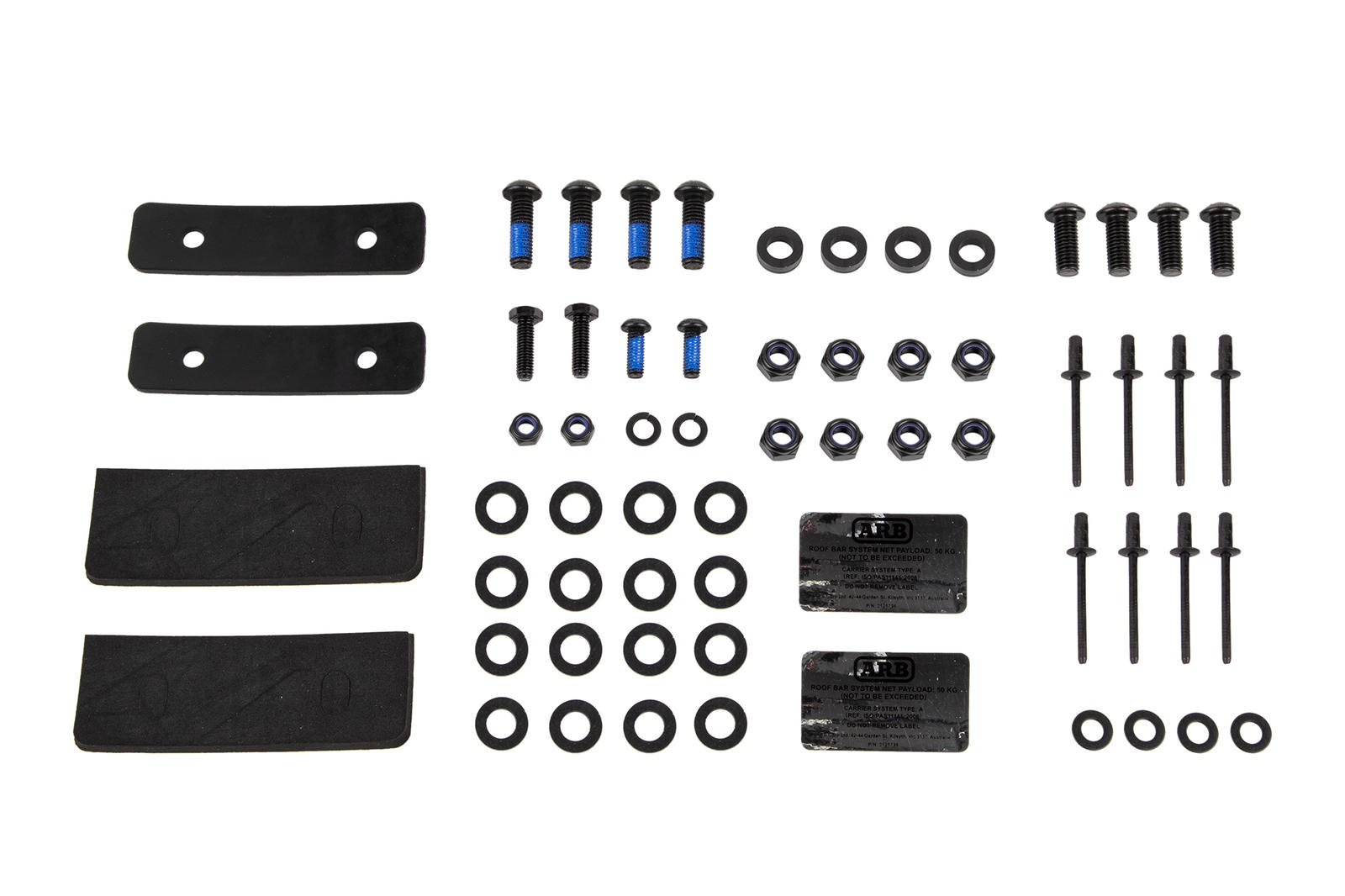

installation des entretoises et joints d'étanchéité;

montage des supports externes;

fixation de la barre de toit;

réglage de la hauteur et de l'orientation de la barre;

contrôle final de l'étanchéité.

- Couples de serrage indiqués par ARB:

M6: 9 Nm

M8: 22 Nm

ARB recommande également un contrôle du serrage après les 500 premiers kilomètres, puis lors des entretiens périodiques.

Avantages:

- Kit spécifique pour position arrière

- Conçu pour les hard tops ARB Classic

- Renfort intérieur et extérieur

- Répartition des efforts sur la structure du hard top

- Hauteur de barre réglable

- Éléments d'étanchéité intégrés au montage

- Charge maximale de 25 kg par barre
