Le kit de montage ARB 17940010 est conçu pour permettre l'installation d'une galerie ARB BASE Rack sur un hard top ARB Ascent. Il constitue l'interface de fixation entre la galerie et le système de renfort intérieur du hard top afin d'assurer une liaison stable et sécurisée entre le système de portage et la structure renforcée du hard top.

Sur Ford Ranger Double Cab T6 / T7 / T8 2012-2022, ce kit s'utilise avec le kit de renfort intérieur ARB 4140021, installé à l'intérieur du hard top Ascent. ARB associe notamment la référence 17940010 à les BASE Rack 1770010, 1770020 et 1770030.

Caractéristiques techniques:

- Kit de montage pour galerie ARB BASE Rack

- Pour hard top ARB Ascent

- Prévu pour fonctionner avec le kit de renfort intérieur ARB 4140021

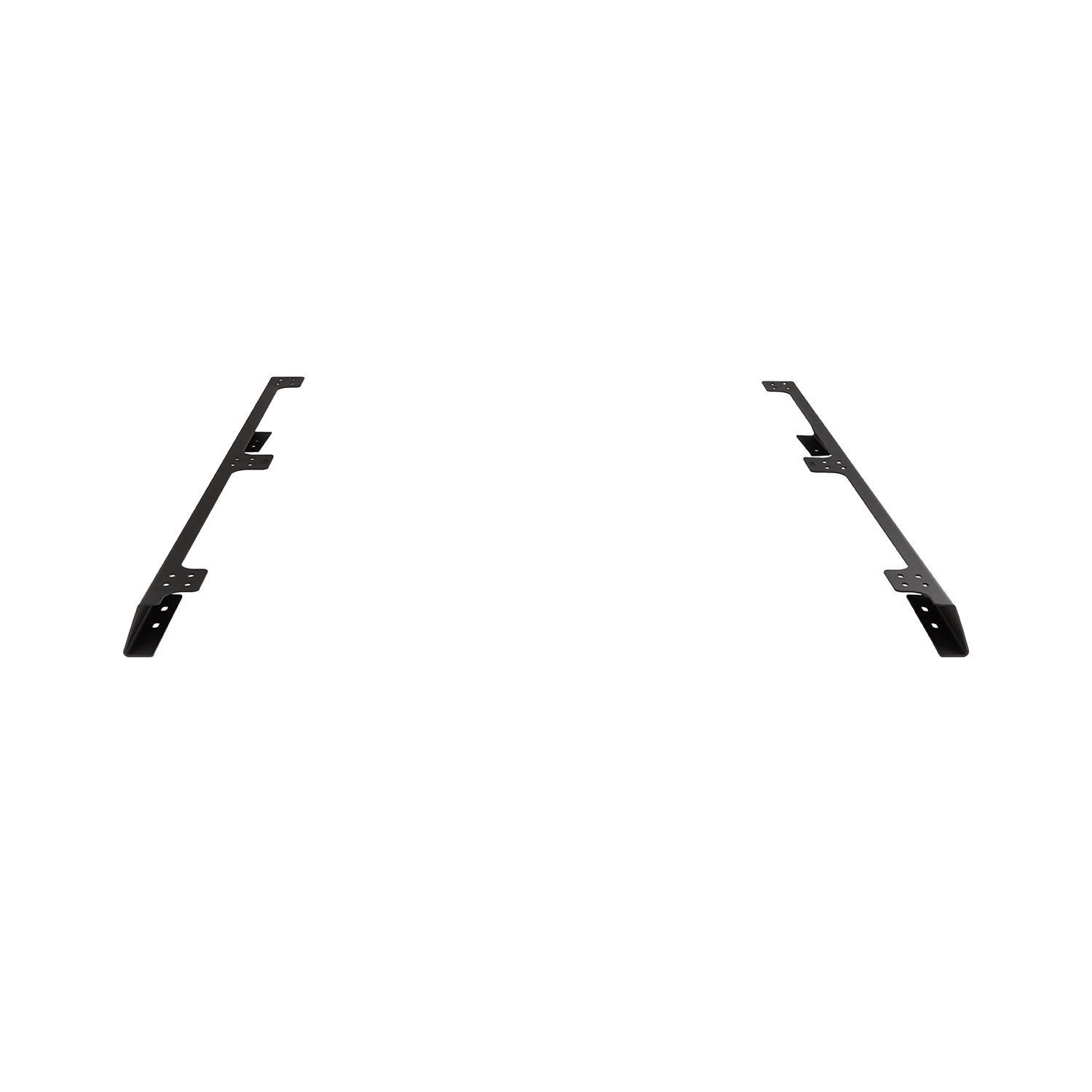

- Comprend un support longitudinal droit et un support longitudinal gauche

- Supports spécifiques Ford Ranger: 3752550R et 3752550L

- Entretoises de toit, plaques de fixation, joints et visserie de montage inclus

- Clé Torx T40 incluse

- Compatible notamment avec les BASE Rack ARB 1770010, 1770020 et 1770030

Fonction & usage:

- Permet de fixer une galerie ARB BASE Rack sur un hard top Ascent.

- Assure la liaison entre la galerie et les renforts intérieurs du hard top.

- Crée une base de montage stable et sécurisée pour le système de portage.

- Préserve le positionnement bas caractéristique de la galerie BASE Rack.

- Permet le transport d'équipements tels qu'une tente de toit, du matériel de récupération ou des équipements de voyage.

- Maintient une intégration cohérente entre la galerie BASE Rack et les lignes du hard top Ascent.

Installation:

- Le kit de renfort intérieur ARB 4140021 doit être installé avant la mise en place des supports de galerie.

- Les joints sont positionnés sous les supports longitudinaux.

- Huit entretoises de toit sont installées dans les ouvertures prévues sur le hard top avec application de silicone neutre non acétique pour assurer l'étanchéité.

- Les supports sont préassemblés sous la galerie BASE Rack à l'aide des plaques de fixation et de la visserie M8.

- Leur position est réglée en fonction des points de fixation du hard top.

- Deux personnes sont nécessaires pour positionner la galerie sur le toit du hard top.

- Les 12 écrous M8 reliant les supports à la galerie sont serrés à 22 Nm.

- Les 8 fixations reliant le système aux renforts intérieurs sont également serrées à 22 Nm.

- Un contrôle d'étanchéité des points de montage doit être effectué après installation.

- Après montage, un réglage des verrous des vitres relevables ou de la porte arrière du hard top Ascent peut être nécessaire.

- ARB recommande de confier le montage à un installateur compétent.

Avantages:

- Intégration spécifique avec le hard top ARB Ascent

- Montage dédié aux galeries ARB BASE Rack

- Liaison directe avec le système de renfort intérieur 4140021

- Fixation stable et sécurisée de la galerie

- Supports droit et gauche spécifiques

- Visserie, entretoises et éléments d'étanchéité fournis

- Installation basse conservant le profil compact de la BASE Rack

- Intégration esthétique avec les lignes du hard top Ascent
