Le kit de montage ARB 17940030 est conçu pour permettre l'installation d'une galerie ARB BASE Rack sur un hard top ARB Classic ou Classic Plus. Il constitue l'interface de fixation entre la galerie et les points de montage renforcés du hard top, afin d'obtenir une liaison stable et sécurisée entre le système de portage et la structure intérieure.

Sur Ford Ranger Double Cab T6 / T7 / T8 2012-2022, ce kit s'intègre au système de renfort intérieur correspondant au hard top utilisé: 4140040 pour un hard top Classic ou 4140070 pour un hard top Classic Plus. Ces renforts intérieurs sont vendus séparément et doivent être installés avant le montage des supports de galerie. La notice ARB indique une charge utile nette de 100 kg lorsque le système est associé à une galerie ARB BASE Rack.

Caractéristiques techniques:

- Kit de montage pour galerie ARB BASE Rack

- Pour hard tops ARB Classic et Classic Plus

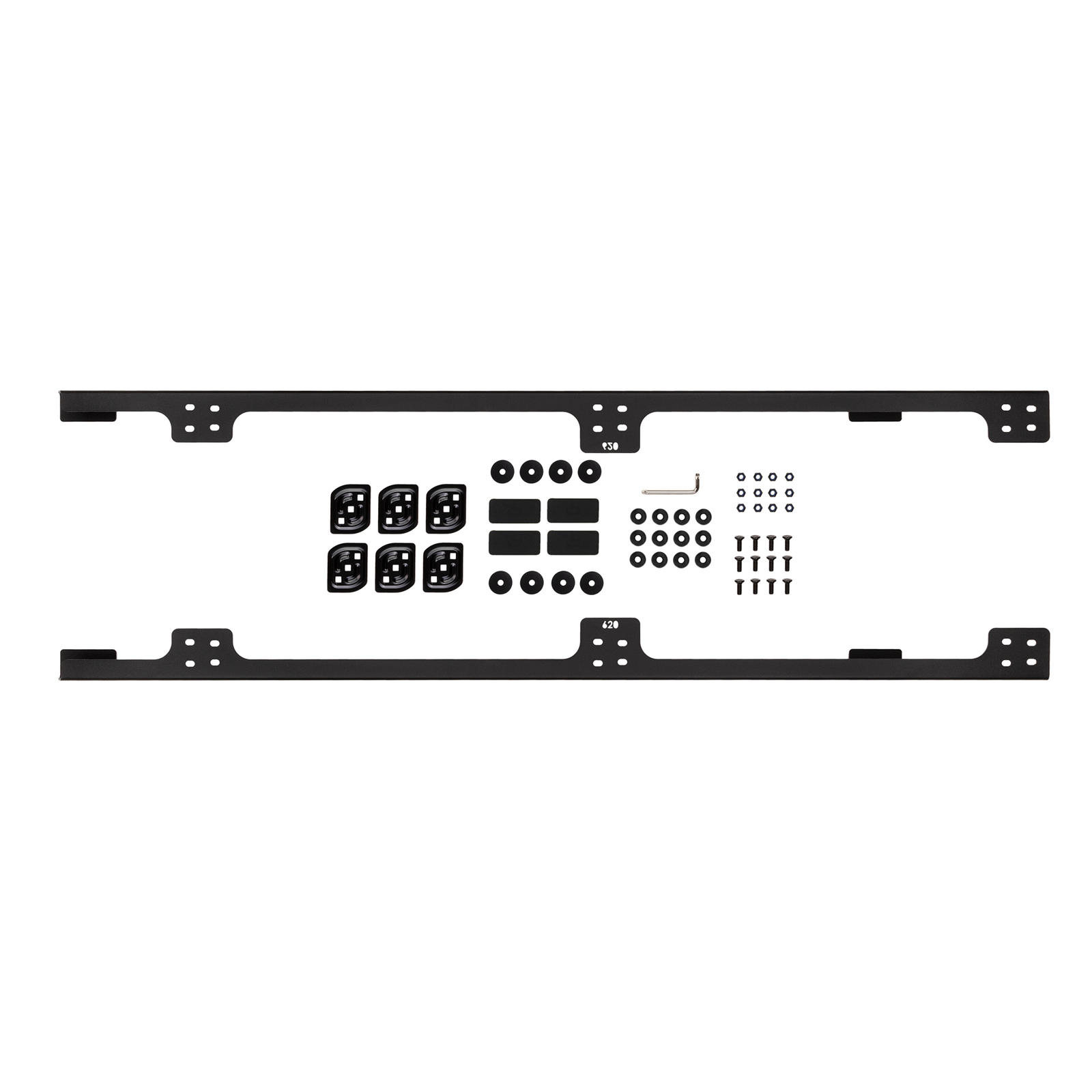

- Comprend un support longitudinal droit et un support longitudinal gauche

- Joints de supports et éléments d'étanchéité inclus

- Plaques de fixation, boulonnerie, rondelles et écrous de montage inclus

- Clé Torx T40 incluse

- Charge utile nette indiquée par ARB: 100 kg avec une galerie ARB BASE Rack

Fonction & usage:

- Permet de fixer une galerie ARB BASE Rack sur un hard top Classic ou Classic Plus.

- Assure la liaison entre la galerie et le système de renfort intérieur du hard top.

- Crée une base de montage stable pour le système de portage.

- Permet d'exploiter la galerie BASE Rack pour le transport d'équipements de voyage, de récupération ou d'autres accessoires compatibles.

- Évite que le système de portage repose uniquement sur la coque du hard top grâce à son association avec les renforts intérieurs correspondants.

Installation:

- Les renforts intérieurs du hard top doivent être installés avant le kit 17940030.

- Les deux supports longitudinaux sont préassemblés sous la galerie BASE Rack à l'aide des plaques de fixation et de la visserie M8.

- Leur position est ajustée en fonction des points de fixation préparés sur le toit du hard top.

- La galerie et ses supports sont ensuite positionnés sur le hard top et reliés aux renforts intérieurs.

- Couple de serrage des 12 écrous M8 reliant les supports à la galerie: 22 Nm.

- Couple de serrage des quatre fixations M10 reliant les supports, la coque du hard top et les renforts intérieurs: 44 Nm.

- Un contrôle d'étanchéité des points de fixation doit être effectué après le montage.

- ARB recommande une installation par un professionnel et indique que deux personnes sont nécessaires pour positionner la galerie sur le hard top.

Avantages:

- Intégration spécifique avec les hard tops ARB Classic et Classic Plus

- Montage dédié aux galeries ARB BASE Rack

- Liaison avec les renforts intérieurs du hard top

- Répartition sécurisée des efforts du système de portage

- Charge utile nette de 100 kg indiquée par ARB

- Supports droit et gauche spécifiques fournis

- Visserie et éléments d'étanchéité inclus

- Montage compact permettant de conserver l'intégration esthétique du système BASE Rack
