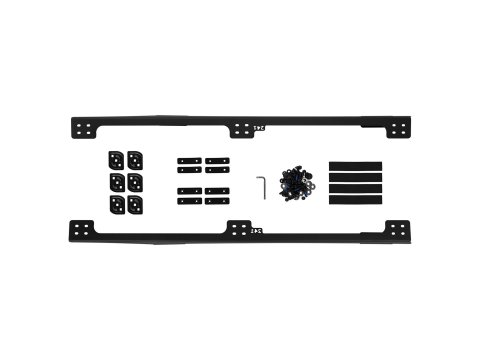

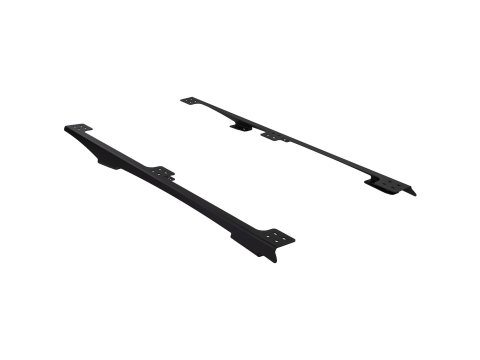

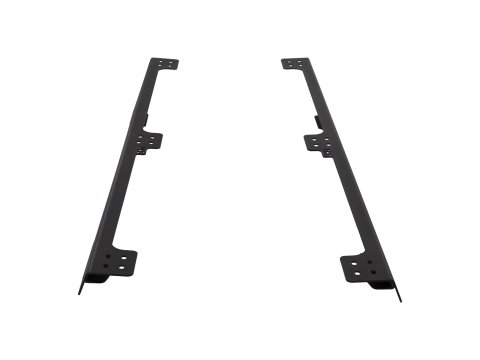

Le kit de montage ARB 17940110 permet l'installation d'une galerie ARB BASE Rack sur un hard top ARB Ascent pour Volkswagen Amarok Double Cab 2023+. Il constitue l'interface spécifique entre la galerie BASE Rack et la structure du hard top Ascent.

Associé au kit de renfort intérieur ARB 4140145, il permet de transmettre les charges à la structure renforcée du hard top plutôt que de les faire supporter uniquement par la coque. Le système est prévu pour les applications sur route et en tout-terrain.

Le montage est compatible avec plusieurs dimensions de galeries ARB BASE Rack adaptées à cette application, permettant de conserver la conception basse du système BASE Rack et ses points de fixation périphériques pour accessoires.

Caractéristiques techniques:

- Kit de montage pour galerie ARB BASE Rack

- Conçu pour hard top ARB Ascent

- Kit de renfort intérieur ARB 4140145 requis

- Compatible avec les galeries ARB BASE Rack adaptées à cette application

- Éléments de montage et visserie inclus

- Supports spécifiques au véhicule

- Conçu pour une utilisation sur route et en off-road

Fonction et usage:

- Ce kit constitue l'interface permettant d'installer une galerie ARB BASE Rack sur le toit d'un hard top ARB Ascent.

- Assure la liaison entre la galerie, la coque du hard top et le kit de renfort intérieur.

- Permet de répartir les charges sur la structure renforcée du hard top.

- Permet l'installation d'équipements et d'accessoires compatibles avec le système ARB BASE Rack.

Installation:

- Temps de montage indicatif : environ 2 heures, hors montage du kit de renfort intérieur.

- Le kit doit être utilisé avec le kit de renfort intérieur ARB 4140145 adapté au hard top Ascent.

- Les renforts intérieurs doivent être installés avant la fixation définitive des supports de galerie.

- Les supports sont positionnés sur la galerie en fonction de l'entraxe des points de fixation du hard top.

- La galerie doit être mise en place sur le hard top à deux personnes avant d'être reliée aux renforts intérieurs.

- Couples de serrage indiqués par ARB : M6 à 9 Nm et M8 à 22 Nm.

- Après montage, un contrôle des couples de serrage ainsi qu'un test d'étanchéité des points de fixation doivent être réalisés.

Avantages:

- Permet l'installation d'une galerie BASE Rack sur un hard top Ascent

- Montage spécifique au Volkswagen Amarok Double Cab 2023+

- Liaison directe avec le kit de renfort intérieur ARB 4140145

- Répartition des charges sur la structure renforcée du hard top

- Compatible avec plusieurs dimensions de galeries ARB BASE Rack

- Permet de profiter du système modulaire de fixation BASE Rack

- Éléments d'étanchéité et visserie inclus

- Montage documenté par ARB
