Le kit de montage ARB 4100310 est conçu pour permettre l'installation de barres de toit sur un hard top ARB Classic à hauteur de toit standard. Il constitue l'interface entre les barres de toit et la structure renforcée du hard top.

Caractéristiques techniques:

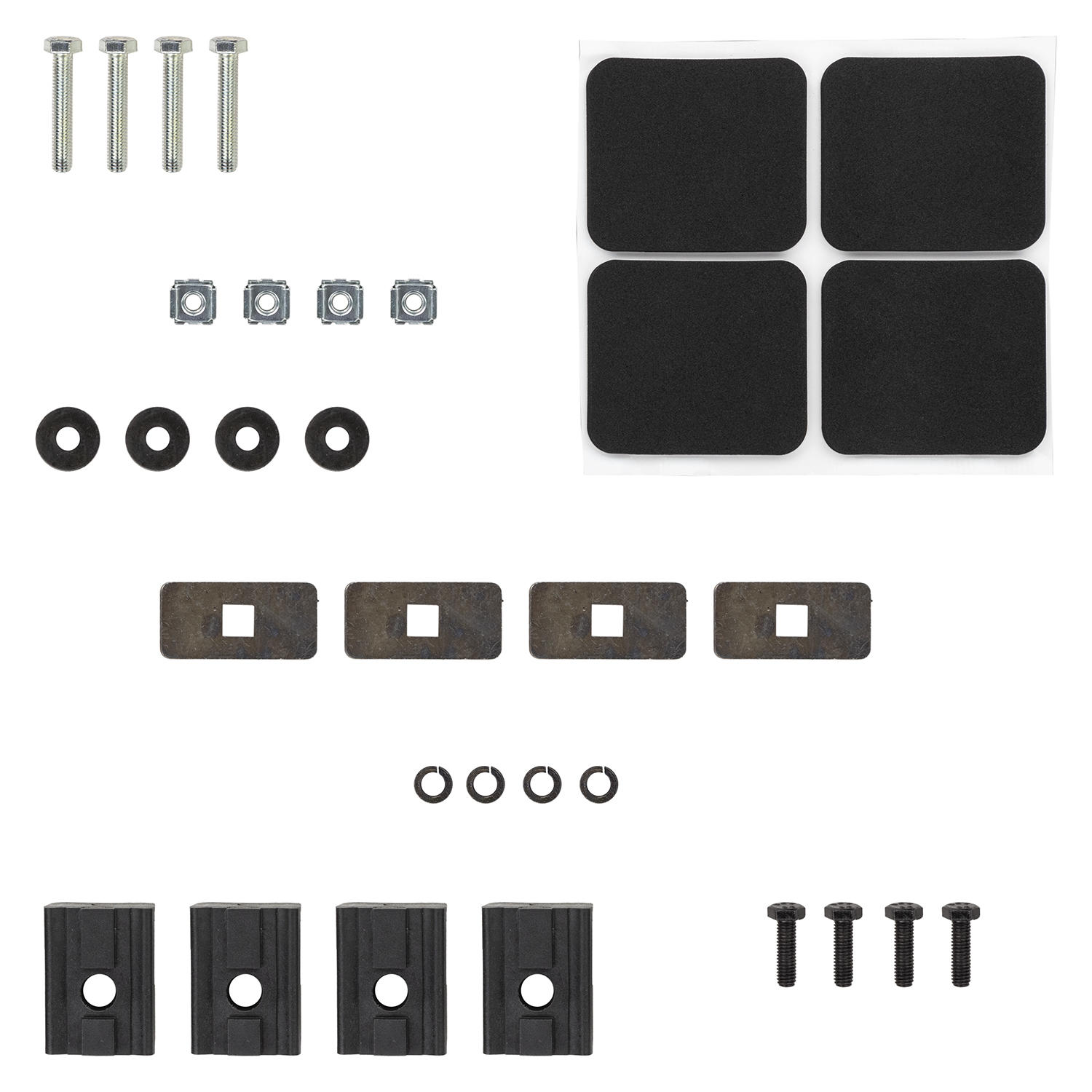

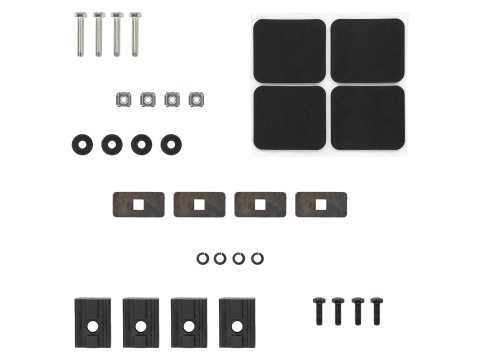

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Classic

- Conçu pour hard top à hauteur de toit standard

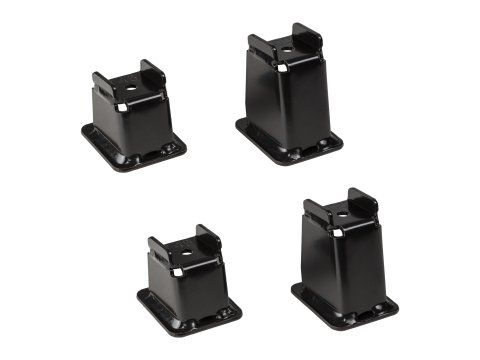

- 2 supports de fixation de 40 mm

- 2 supports de fixation de 65 mm

- Fixations M6

- Plaques de verrouillage M6

- Joints extérieurs de protection

- Adaptateurs plastiques pour barres de toit compatibles

- Charge maximale indiquée par ARB: 50 kg par barre

- Couples de serrage:

- M6: 9 Nm

- M10: 44 Nm

Fonction et usage:

- Permet la fixation de barres de toit sur le hard top.

- Assure la liaison entre les barres de toit et les points de montage renforcés du hard top.

- Utilise des supports de différentes hauteurs afin de positionner correctement les barres sur la toiture.

- Permet le réglage de l'écartement des supports en fonction des points de fixation présents dans la coque du hard top.

- Doit être utilisé avec le système de renfort intérieur adapté au hard top.

- Prévu pour recevoir des barres de toit compatibles montées séparément.

Installation:

- Préassembler les supports avec les plaques de verrouillage, rondelles et vis M6.

- Laisser les fixations légèrement desserrées afin de permettre le réglage.

- Faire coulisser les supports sur les barres de toit.

- Mesurer l'entraxe entre les ouvertures présentes dans le toit du hard top.

- Régler la position des supports selon cet entraxe.

- Installer les joints extérieurs sous les supports.

- Fixer l'ensemble à travers la toiture sur les supports du cadre de renfort intérieur.

- Effectuer le réglage final puis serrer l'ensemble de la visserie.

- La notice précise que les supports les plus hauts sont généralement placés vers l'avant du hard top. Le montage définitif s'effectue ensuite à travers les points du toit et le kit de renfort intérieur, vendu séparément.

Avantages:

- Montage spécifique sur hard top ARB Classic

- Supports adaptés à la géométrie du hard top

- Réglage de la position des supports sur les barres

- Liaison directe avec la structure de renfort intérieure

- Joints de protection entre les supports et la coque

- Permet l'installation de différents modèles de barres compatibles

- Ensemble conçu spécifiquement pour le système de portage ARB Classic
