Le kit de montage ARB 4100330 permet d'installer des barres de toit sur un hard top ARB Classic à toit haut monté sur Toyota Hilux Vigo 2005-2015.

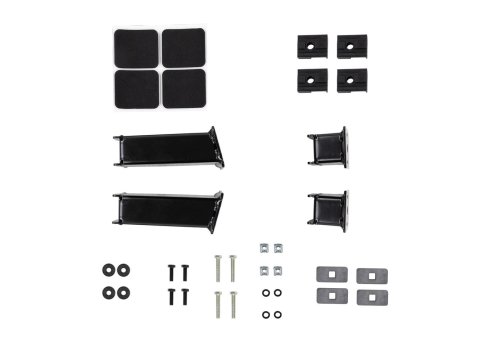

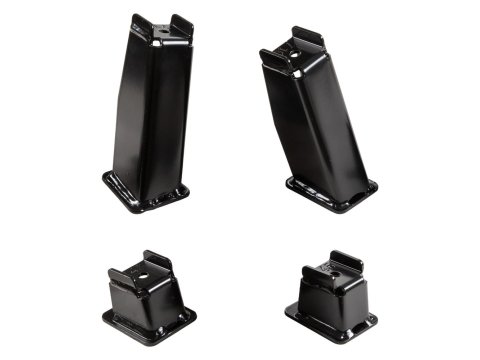

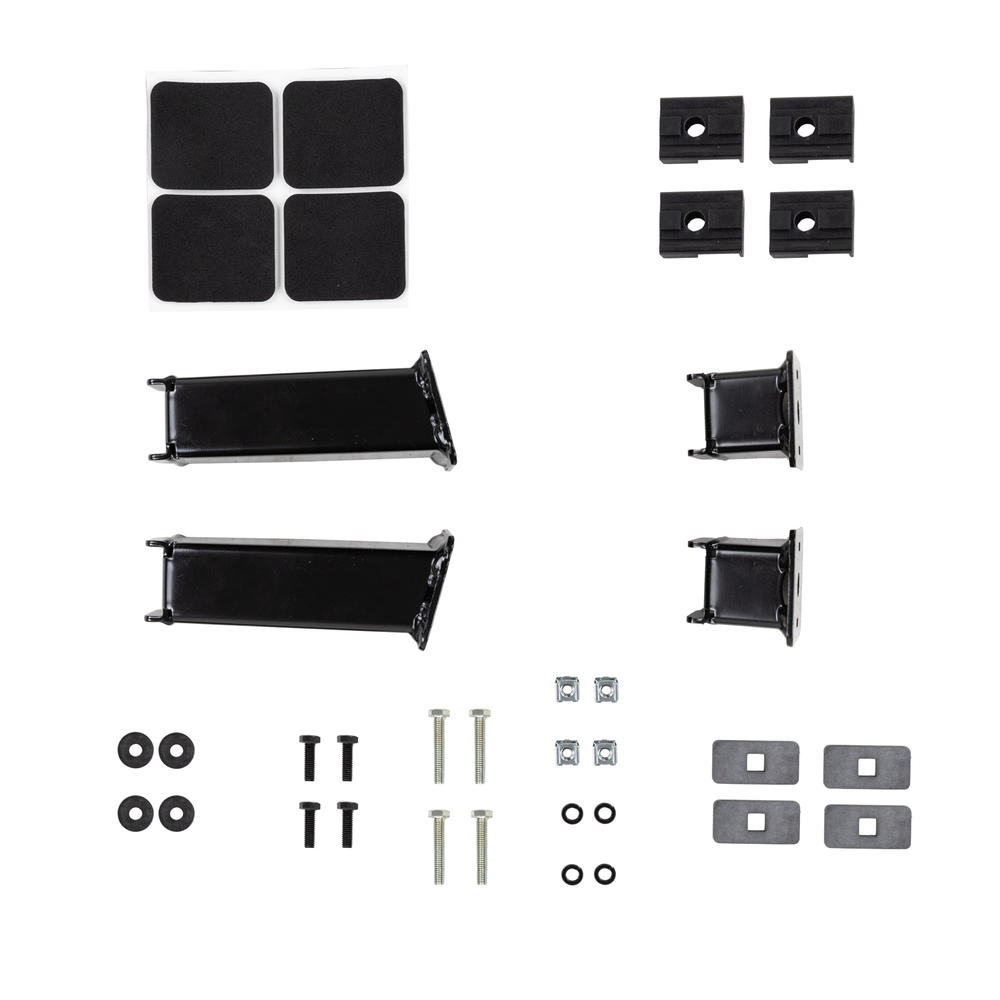

Le kit comprend quatre supports permettant de relier les barres de toit aux points de fixation prévus sur le hard top. Deux supports de 40 mm sont associés à deux supports spécifiques droit et gauche adaptés à la géométrie du hard top du Toyota Hilux Vigo.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Classic à toit haut

- 2 supports de fixation de 40 mm

- Plaques de verrouillage M6 incluses

- Joints externes inclus

- Adaptateurs pour barres de toit de type Aero / Professional inclus

- Visserie M6 et éléments de fixation inclus

- Charge maximale indiquée par ARB: 50 kg par barre

Fonction et usage:

- Permet la fixation de barres de toit sur le hard top.

- Assure la liaison entre les barres et les points de montage prévus sur le toit du hard top.

- Permet de positionner les supports selon l'écartement des points de fixation du hard top.

- Les supports spécifiques droit et gauche sont adaptés à la géométrie du toit du hard top.

- Les charges doivent être réparties uniformément et correctement arrimées.

- La capacité maximale indiquée par ARB est de 50 kg par barre.

Installation:

- Préassembler les supports sur les barres de toit.

- Installer les plaques de verrouillage, rondelles et vis M6 sur les supports.

- Faire coulisser les supports sur les barres afin de les positionner selon l'entraxe des points de fixation présents sur le toit du hard top.

- Poser les joints externes à la base des supports.

- Fixer les barres au hard top à l'aide des éléments de fixation provenant du kit de renfort intérieur, vendu séparément.

- Régler la position des barres avant le serrage définitif.

- Couple de serrage M6: 9 Nm

- Couple de serrage M10: 44 Nm

Avantages:

- Permet l'installation de barres de toit directement sur le hard top

- Supports spécifiques droit et gauche adaptés à la forme du hard top

- Positionnement réglable selon l'entraxe des points de fixation

- Joints d'étanchéité prévus entre les supports et le hard top

- Visserie et éléments de montage dédiés inclus

- Charge maximale indiquée par ARB de 50 kg par barre
