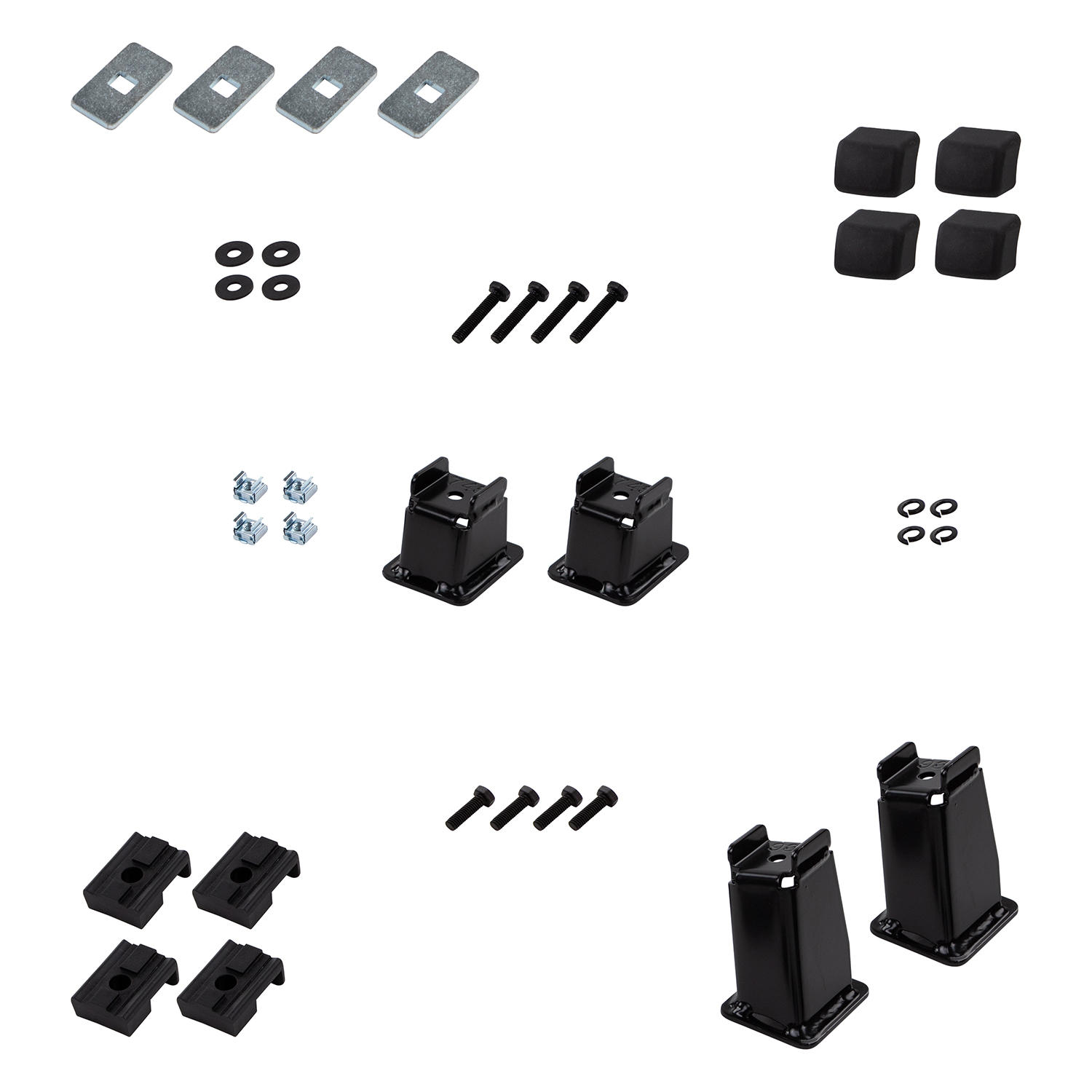

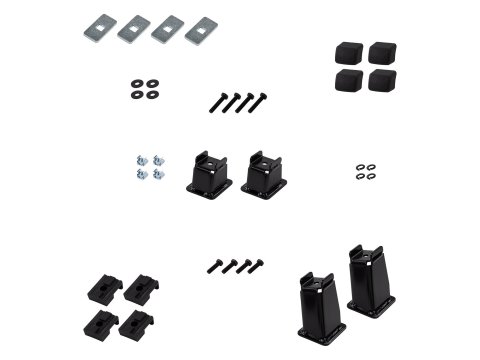

Le kit de montage ARB 4100370 est conçu pour installer des barres de toit sur un hard top ARB Classic monté sur Mitsubishi L200 Double Cab 2006-2015. Il constitue l'interface entre les barres de toit et les renforts intérieurs du hard top afin d'obtenir une fixation stable et correctement répartie.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Classic

- Pour hard top à toit standard

- 2 supports de galerie / barre de toit de 40 mm

- 1 support de 90 mm côté droit

- Visserie M6 incluse dans le kit générique de montage

- Plaques de verrouillage M6

- Écrous cage M6

- Adaptateurs plastiques pour barres de type Thule Aero / Professional

- Joints externes de pied

- Charge maximale indiquée: 50 kg par barre

- Couple de serrage M6: 9 Nm

- Couple de serrage M10: 44 Nm

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Classic.

- Assure la liaison entre les barres de toit et les renforts internes du hard top.

- Permet de régler l'écartement des supports en fonction des points de fixation présents sur la coque.

- Les supports coulissent dans le profil de la barre afin d'être positionnés selon l'entraxe des trous du hard top.

- Permet l'utilisation de barres compatibles de type Aero, Professional ou carrées selon la configuration retenue.

- Les charges doivent être réparties uniformément et correctement arrimées.

Installation:

- Installer les plaques de verrouillage sur les supports à l'aide de la visserie M6.

- Faire coulisser les supports dans le profil de la barre de toit.

- Positionner les supports selon l'entraxe des trous de 25 mm présents dans la coque du hard top.

- Poser les joints externes à la base des supports.

- Pour les barres Thule Aero ou Professional, intercaler les adaptateurs plastiques prévus et utiliser les vis M6 x 35 mm.

- Pour les barres carrées ne nécessitant pas d'adaptateur, utiliser les vis M6 x 20 mm.

- Fixer ensuite l'ensemble sur le hard top à l'aide des vis M10, rondelles et écrous traversant les supports du kit de renfort intérieur vendu séparément.

- Ajuster le positionnement puis serrer les fixations M6 à 9 Nm et M10 à 44 Nm.

Avantages:

- Montage spécifique adapté au hard top ARB Classic

- Supports de hauteurs différentes pour suivre la géométrie du toit

- Positionnement réglable des supports dans les barres

- Joints externes prévus pour protéger les points de fixation

- Compatible avec plusieurs types de barres de toit

- Liaison directe avec les renforts intérieurs pour reprendre correctement les charges

- Charge maximale jusqu'à 50 kg par barre
