Le kit ARB 4100390 est conçu pour permettre le montage de barres de toit sur un hard top ARB Classic. Il fait partie de la gamme de kits de fixation «Classic Canopy Roof Bar Mount Kit» et comprend les supports nécessaires à l'installation des barres sur le toit du hard top.

Les supports se positionnent entre la coque du hard top et les barres de toit. Le montage s'effectue en association avec un kit de renfort intérieur compatible, vendu séparément, qui fournit notamment les points de fixation internes et la visserie M10 nécessaires à la liaison avec la structure du hard top.

Caractéristiques techniques:

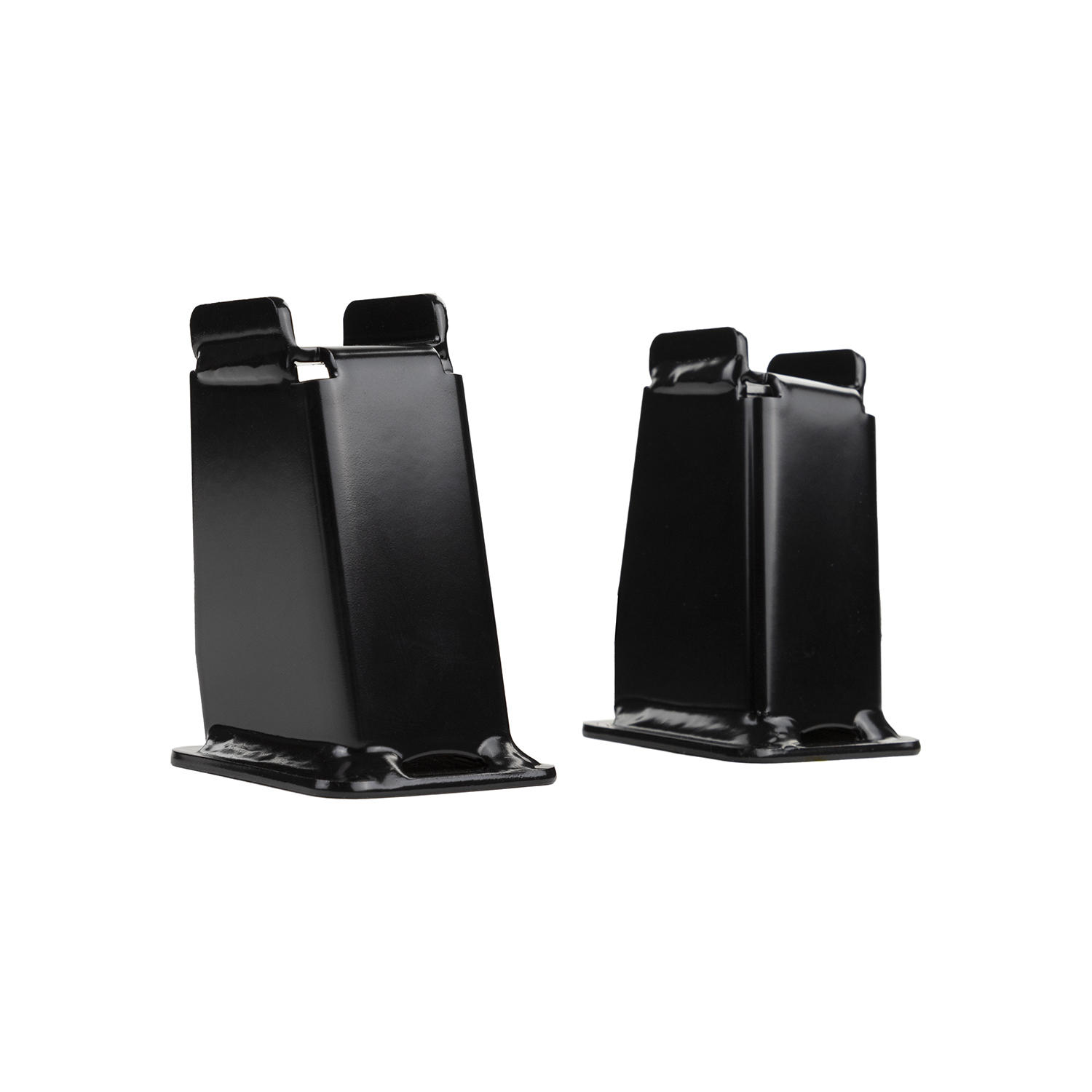

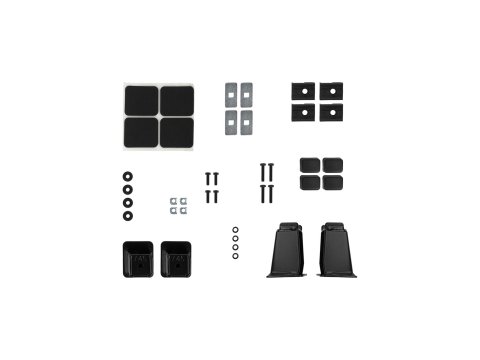

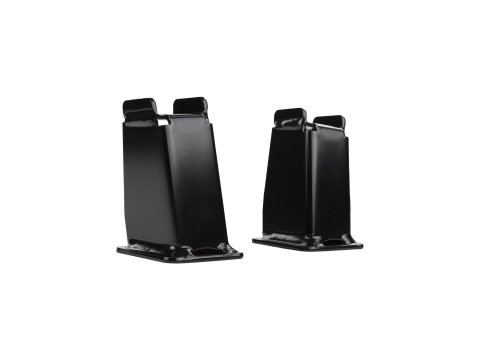

- Kit de supports pour barres de toit sur hard top ARB Classic

- 2 supports de 40 mm

- 1 support incliné droit de 90 mm

- 1 support incliné gauche de 90 mm

- Visserie et éléments de fixation M6 communs au système

- Joints extérieurs pour l'étanchéité des supports

- Adaptateurs plastiques prévus pour barres de type Thule Aero et Professional

- Capacité maximale indiquée par ARB: 50 kg par barre

Fonction & usage:

- Permet la fixation de barres de toit sur un hard top ARB Classic.

- Assure la liaison entre les barres de toit et les points de fixation renforcés du hard top.

- Les supports avant et arrière sont dimensionnés afin de maintenir les barres dans une position adaptée à la géométrie du toit.

- Peut recevoir des barres de type Thule Aero ou Professional à l'aide des adaptateurs fournis.

- Les barres de toit elles-mêmes ne sont pas indiquées comme incluses dans le kit.

Installation:

- Les supports sont assemblés sur les barres avant leur montage sur le hard top. ARB précise que les supports les plus hauts sont généralement positionnés à l'avant du hard top et doivent se trouver perpendiculaires à la benne une fois installés.

- L'écartement des supports doit correspondre à l'entraxe des ouvertures de 25 mm réalisées dans le toit du hard top. L'ensemble est ensuite fixé à travers la coque sur les supports fournis avec le kit de renfort intérieur, vendu séparément.

- Couples de serrage indiqués par ARB:

M6: 9 Nm

M10: 44 Nm

Avantages:

- Permet l'installation de barres de toit sur un hard top ARB Classic

- Supports spécifiques avant et arrière

- Supports inclinés adaptés à la forme du hard top

- Joints d'étanchéité prévus au niveau des fixations

- Compatible avec plusieurs types de barres de toit

- Montage associé à une structure de renfort intérieure
