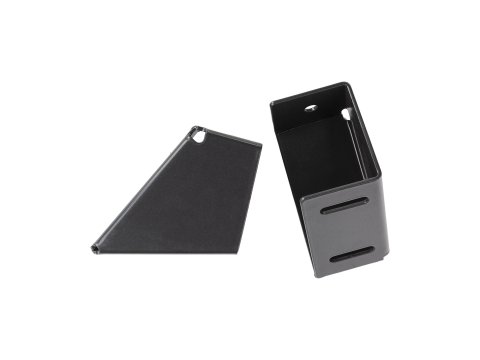

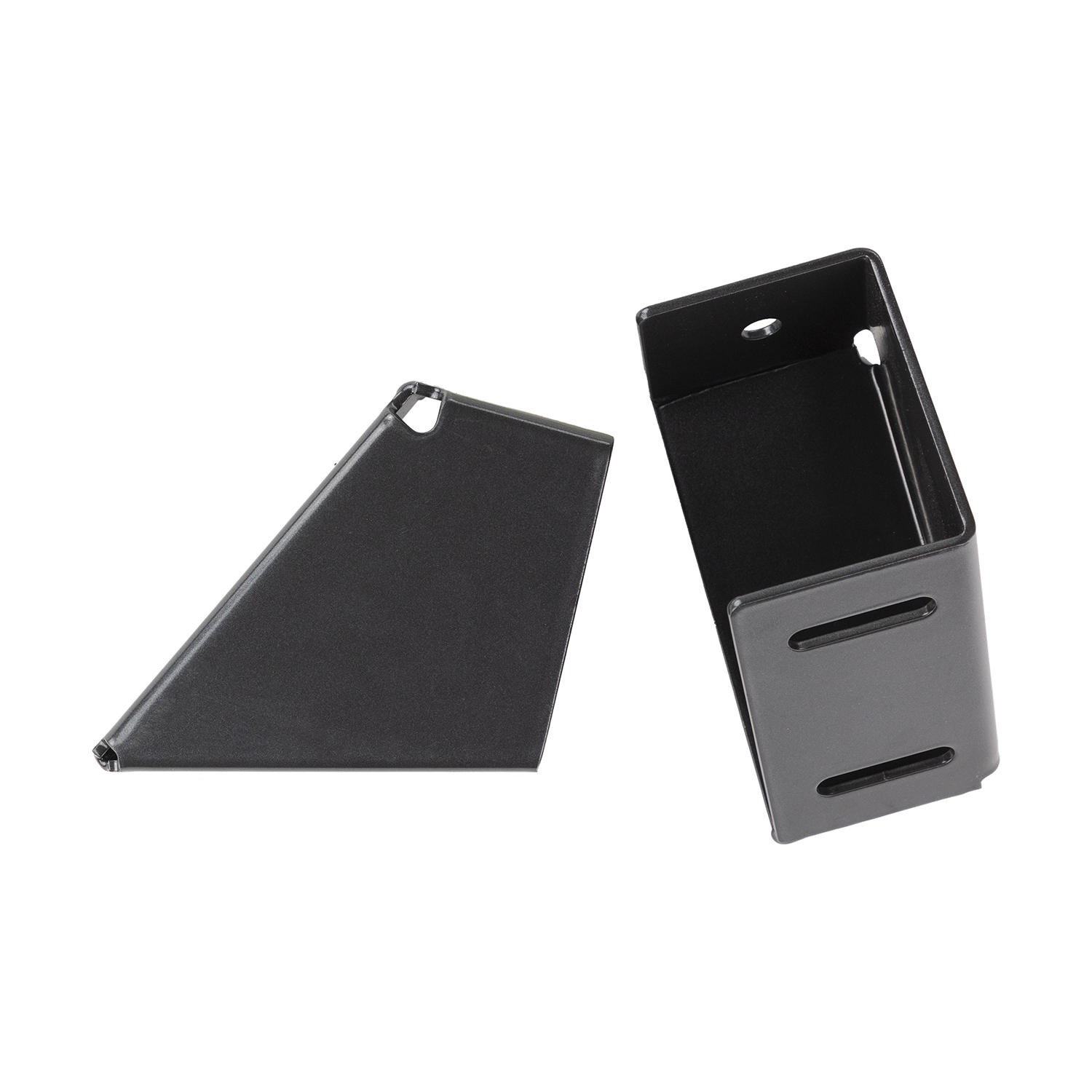

Le kit de montage ARB 4100520 est conçu pour fixer la partie avant d'une galerie de toit ARB sur un hard top ARB Classic équipant un Mitsubishi L200 Double Cab 2006-2015. Il constitue l'interface entre la galerie, la coque du hard top et les renforts intérieurs afin d'assurer un montage stable et correctement positionné.

Caractéristiques techniques:

- Type: kit de montage avant pour galerie de toit

- Compatible avec hard top ARB Classic

- Couleur: gris

- 1 support avant gauche

- 1 support avant droit

- Joints de pieds avant inclus

- Entretoises de 14 mm

- Fixations M10 pour liaison au hard top

- Fixations M8 pour liaison entre galerie et supports avant

- Conçu pour fonctionner avec les renforts intérieurs du hard top

- Compatible avec plusieurs galeries ARB Classic

- Charge maximale de la galerie indiquée par ARB: 100 kg, sous réserve des limites du hard top et du véhicule

Fonction et usage:

- Permet la fixation de la partie avant d'une galerie ARB sur un hard top Classic.

- Assure la liaison entre la galerie et la structure renforcée du hard top.

- Crée un point de montage rigide à l'avant du toit.

- Contribue à la bonne répartition des charges entre l'avant et l'arrière de la galerie.

- Permet l'utilisation de plusieurs modèles de galeries ARB compatibles avec cette configuration.

- Doit être utilisé avec les renforts intérieurs adaptés pour reprendre correctement les efforts.

Installation:

- Poser les joints sur les supports avant.

- Appliquer du silicone autour des entretoises de 14 mm et des fixations afin de limiter les infiltrations d'eau.

- Fixer les supports avant au hard top à l'aide de la visserie M10.

- Positionner la galerie de manière centrée sur le véhicule.

- Aligner les points de fixation arrière avec les trous prévus dans le toit.

- Fixer la galerie sur les supports avant à l'aide des vis M8 fournies.

- Vérifier la présence des entretoises de 14 mm lors du serrage des fixations.

- Contrôler régulièrement le serrage de tous les points de montage.

Avantages:

- Liaison rigide entre galerie et hard top

- Supports gauche et droit dédiés

- Joints et entretoises prévus pour l'étanchéité du montage

- Compatible avec plusieurs galeries ARB Classic

- Permet de compléter un système de renfort intérieur pour obtenir une fixation structurelle cohérente
