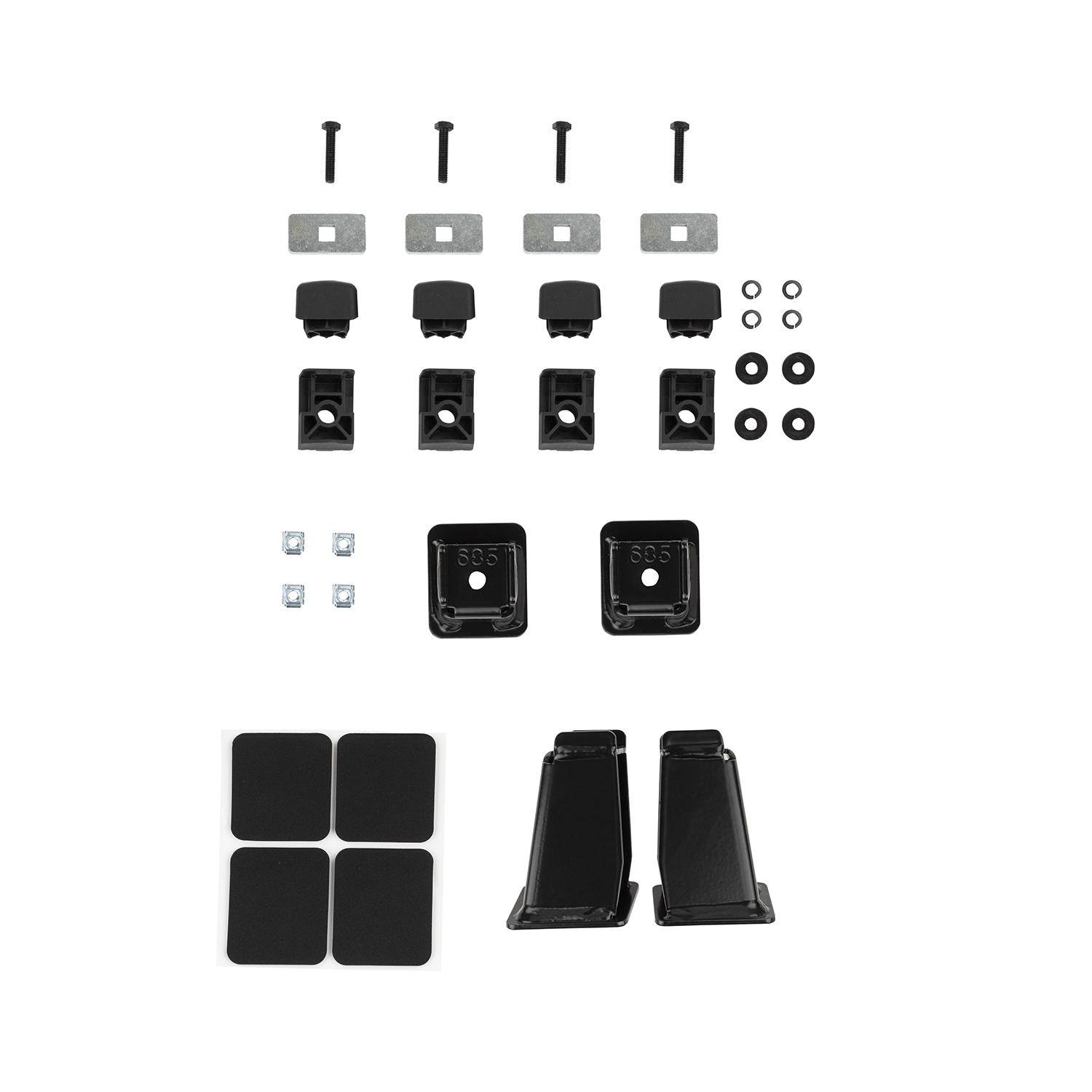

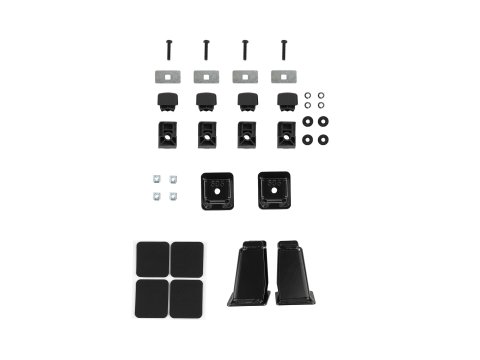

Le kit de montage ARB 4100540 est conçu pour installer des barres de toit compatibles sur un hard top ARB Classic ou Classic Plus monté sur Mitsubishi L200 Double Cab 2015-2023.

Le système comprend quatre supports spécifiques, avec des hauteurs et angles différents entre l'avant et l'arrière afin de s'adapter à la forme de la toiture du hard top. Il permet de relier les barres de toit aux points de fixation structurels prévus dans le hard top et dans le kit de renfort intérieur.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Classic / Classic Plus

- 2 supports avant inclinés de 40 mm

- 2 supports arrière inclinés de 90 mm

- Joints extérieurs de supports inclus

- Adaptateurs plastiques pour barres Thule Aero inclus

- Visserie M6 incluse

- Fixation au renfort intérieur par visserie M10

- Couple de serrage M6: 9 Nm

- Couple de serrage M10: 44 Nm

- Capacité maximale indiquée par ARB: 50 kg par barre

Fonction et usage:

- Permet le montage de barres de toit sur un hard top Classic ou Classic Plus

- Les supports coulissent sur les barres afin d'être réglés suivant l'entraxe des points de fixation du hard top

- Les supports avant et arrière possèdent des hauteurs différentes afin de compenser la forme de la toiture

- Les joints placés sous les supports participent à l'étanchéité des points de montage

- Le système reprend les efforts au niveau du renfort intérieur du hard top

- Les charges doivent être réparties uniformément et correctement arrimées

- ARB précise une charge maximale de 50 kg par barre

Installation:

- Installer préalablement le kit de renfort intérieur compatible

- Préassembler les supports avec les plaques de verrouillage, rondelles et visserie M6

- Pour les barres de type Thule Aero ou Professional, utiliser les adaptateurs plastiques prévus

- Utiliser les vis M6 × 35 mm avec les barres nécessitant l'adaptateur

- Pour les barres carrées ne nécessitant pas d'adaptateur, utiliser les vis M6 × 20 mm

- Poser les joints extérieurs sous les supports

- Mesurer l'entraxe entre les trous de 25 mm présents dans la toiture

- Positionner les supports coulissants sur la barre selon cet entraxe

- Fixer les barres au hard top à travers les supports du kit de renfort intérieur

- Régler leur position puis procéder au serrage définitif

- Serrer la visserie M6 à 9 Nm

- Serrer la visserie M10 à 44 Nm

Avantages:

- Compatible avec hard tops Classic et Classic Plus

- Permet l'installation de différentes barres de toit compatibles

- Supports avant et arrière adaptés à la forme du hard top

- Réglage de l'entraxe sur la barre

- Liaison avec le renfort intérieur du hard top

- Joints d'étanchéité inclus

- Adaptateurs pour barres Thule Aero prévus

- Charge maximale annoncée de 50 kg par barre
