Le kit de montage ARB 4100550 est conçu pour installer des barres de toit compatibles sur un hard top ARB Ascent monté sur Mitsubishi L200 Double Cab 2015-2023. Il utilise des supports spécifiques au véhicule et se monte en liaison avec le kit de renfort intérieur du hard top, vendu séparément.

ARB précise que ce système doit être utilisé avec des barres de toit Thule ou Rhino Vortex, vendues séparément. Les supports sont spécifiques à chaque position avant/arrière et gauche/droite afin de s'adapter à la géométrie du toit du hard top Ascent.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top: ARB Ascent

- Compatible avec barres de toit Thule

- Compatible avec barres Rhino Vortex

- Barres vendues séparément

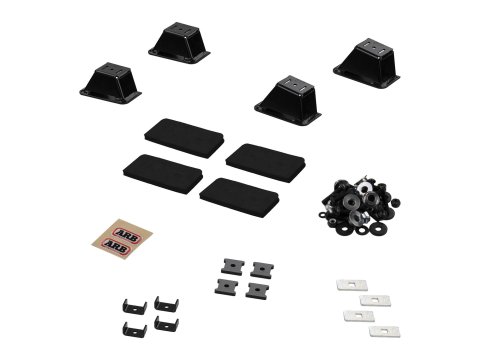

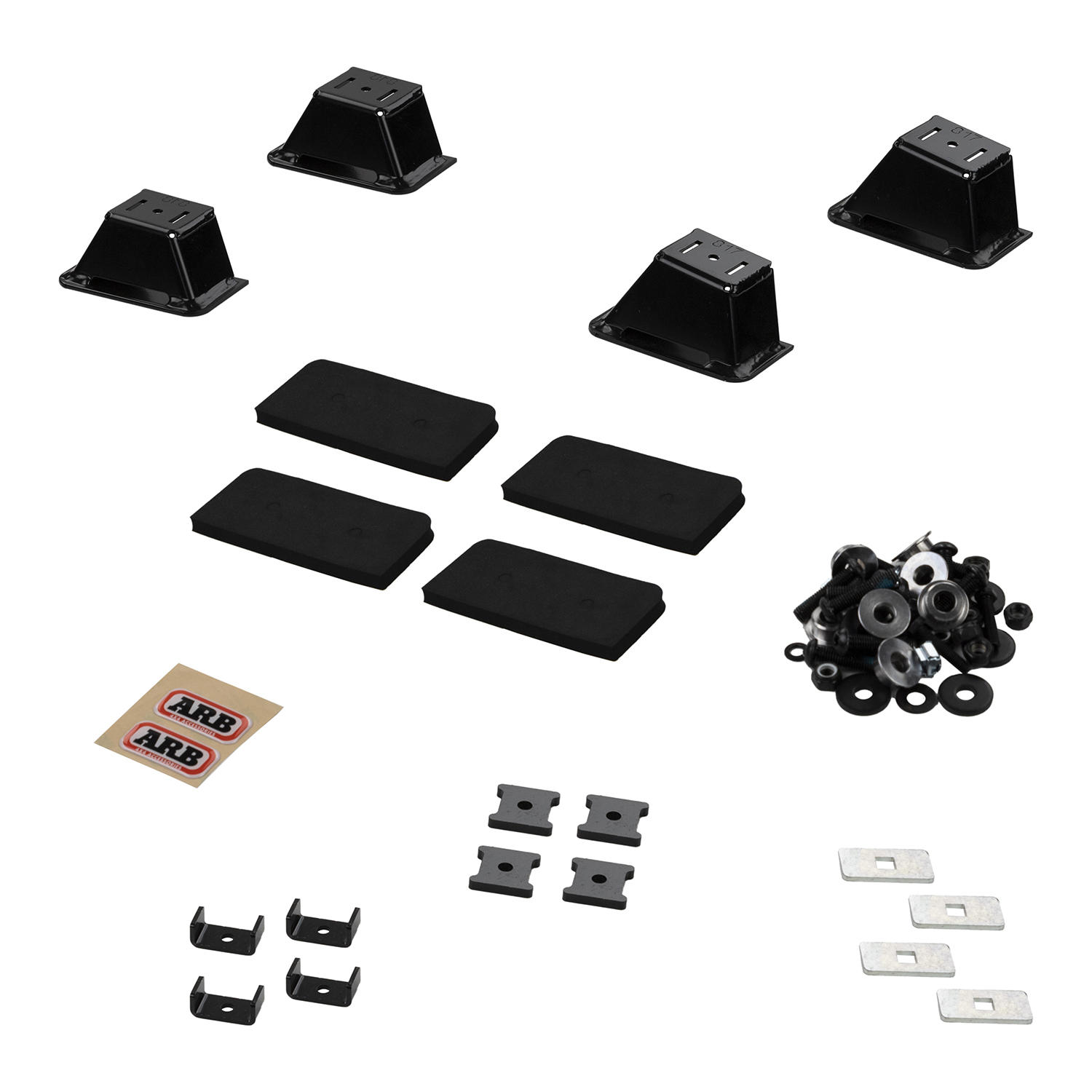

- 4 supports de canal pour barres inclus

- 4 entretoises incluses

- 4 joints de support inclus

- 8 entretoises de montage de toit incluses

- Platines de verrouillage et écrous cage M6 inclus

- Visserie M6 et M8 incluse

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

- Capacité maximale: selon l'étiquette de conformité du renfort intérieur installé dans le hard top

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Ascent

- Relie les barres de toit au système de renfort intérieur

- Répartit les efforts sur la structure du hard top

- Utilise quatre supports spécifiques placés aux angles du toit

- Les supports avant et arrière présentent des formes différentes pour suivre la géométrie du hard top

- Permet le montage de barres Thule ou Rhino Vortex compatibles

- Conserve une fixation intégrée et spécifique au hard top Ascent

Installation:

- Temps de montage: environ 1 heure, hors temps de montage du renfort intérieur

- Le kit de renfort intérieur doit être installé avant le montage des barres

- Préparer les quatre supports avec leurs joints et platines de verrouillage

- Monter les écrous cage M6 dans les platines

- Installer les supports de canal dans les quatre pieds

- Utiliser les trous réalisés lors du montage du renfort intérieur

- Appliquer du silicone neutre autour des entretoises de toit

- Installer les 8 entretoises dans la toiture

- Positionner les supports avant avec la partie longue orientée vers l'avant

- Positionner les supports arrière avec la partie longue orientée vers l'arrière

- Faire coulisser les supports dans les barres de toit

- Positionner les barres au-dessus des points de fixation

- Fixer les supports au renfort intérieur depuis l'intérieur du hard top

- Serrer les fixations M8 à 22 Nm

- Régler l'alignement transversal des barres

- Serrer les fixations M6 des supports à 9 Nm

- Réaliser un contrôle d'étanchéité après installation

Avantages:

- Conçu pour hard top ARB Ascent

- Supports spécifiques avant et arrière

- Compatible avec barres Thule et Rhino Vortex

- Liaison structurelle avec le renfort intérieur

- Joints et entretoises d'étanchéité inclus

- Montage réglable suivant la position des barres

- Installation intégrée au hard top
