Le kit de montage ARB 4114070 est conçu pour l'installation de barres de toit sur un hard top ARB Classic / Classic Plus monté sur Toyota Hilux Revo 2016-2025. Il correspond à une configuration basse de type Track Mount, adaptée à un montage sur rails au niveau de la cabine, afin d'aligner les barres installées sur le hard top avec celles positionnées sur le toit du véhicule.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Hauteur de toit du hard top: standard

- Configuration: Track Mount

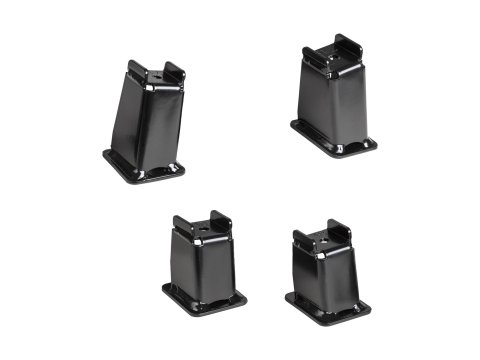

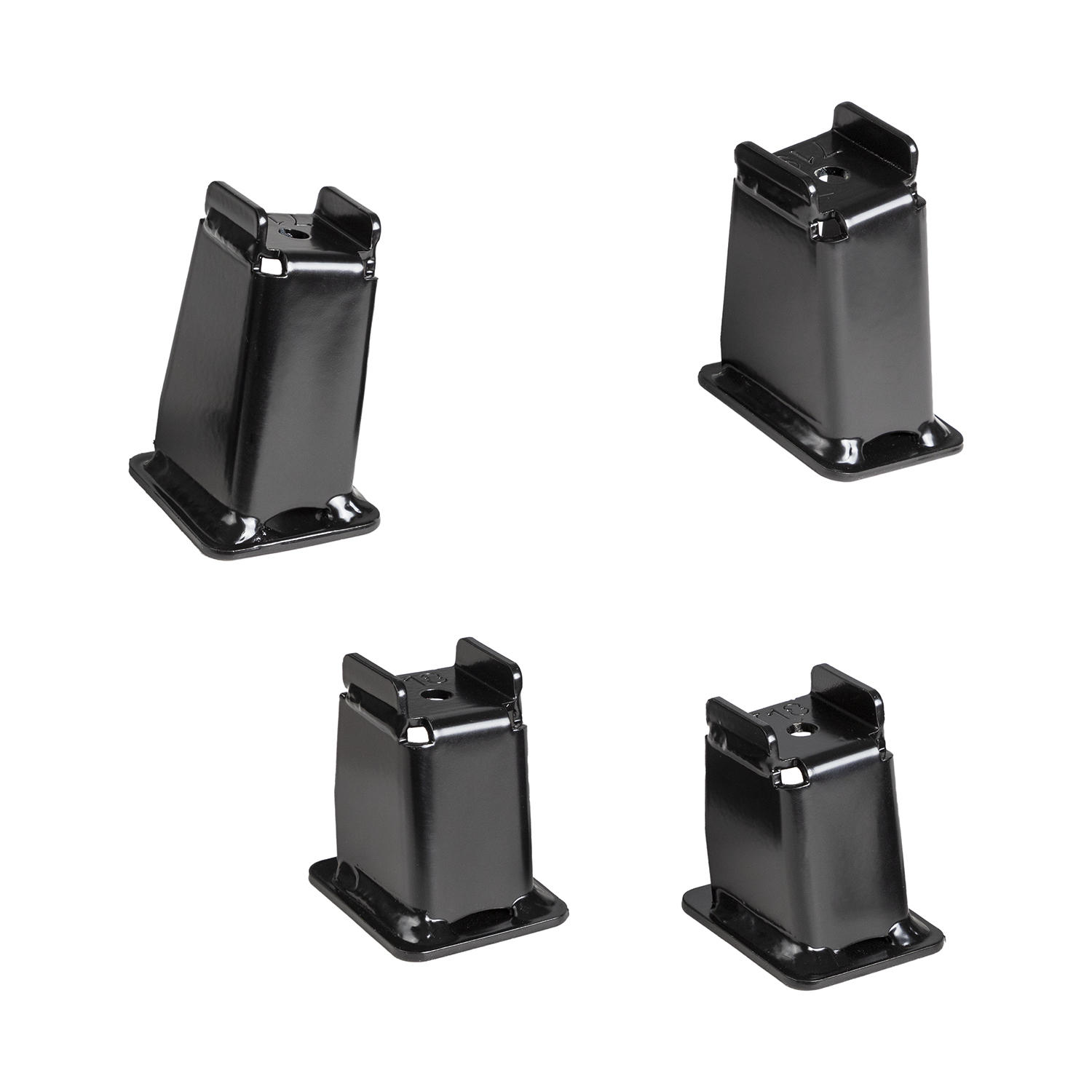

- 1 support incliné droit de 62 mm

- 1 support incliné gauche de 62 mm

- 1 support incliné droit de 82 mm

- 1 support incliné gauche de 82 mm

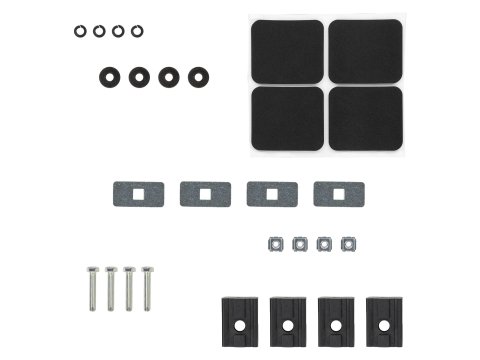

- Visserie M6 incluse

- Plaques de verrouillage M6 incluses

- Écrous cage M6 inclus

- Adaptateurs pour barres Thule Aero inclus

- Joints extérieurs inclus

- Charge maximale: 50 kg par barre

- Couple de serrage M6: 9 Nm

- Couple de serrage M10: 44 Nm

Fonction et usage:

- Permet l'installation de barres de toit sur le hard top

- Assure la liaison entre les barres et les points de fixation du hard top

- Utilise des supports de hauteurs différentes adaptés à la géométrie du toit

- Configuration basse adaptée à un montage de type Track Mount sur la cabine

- Permet l'utilisation de différents modèles de barres de toit compatibles

- Fonctionne conjointement avec le kit de renfort intérieur ARB adapté au hard top

- Permet de répartir les charges vers la structure de renfort intérieure du hard top

Installation:

- Préassembler les supports avec les plaques de verrouillage et la visserie M6

- Installer les joints extérieurs sous les supports

- Positionner les supports sur les barres de toit

- Régler leur espacement en fonction des points de fixation du hard top

- Fixer les barres à travers le toit du hard top sur les supports du kit de renfort intérieur

- Utiliser les adaptateurs plastiques avec les barres Thule Aero ou Professional

- Utiliser les vis M6 × 35 mm pour les barres nécessitant les adaptateurs

- Utiliser les vis M6 × 20 mm pour les barres carrées ne nécessitant pas d'adaptateur

- Ajuster la position avant le serrage définitif

- Serrer les fixations M6 à 9 Nm

- Serrer les fixations M10 à 44 Nm

Avantages:

- Kit spécifique aux hard tops ARB compatibles

- Supports avant et arrière adaptés à la forme du toit

- Configuration basse pour montage de type Track Mount

- Compatible avec plusieurs types de barres de toit

- Adaptateurs pour barres Thule Aero inclus

- Joints et visserie de montage inclus

- Fonctionne avec le système de renfort intérieur ARB
