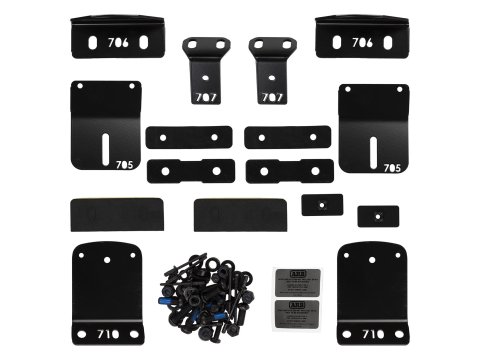

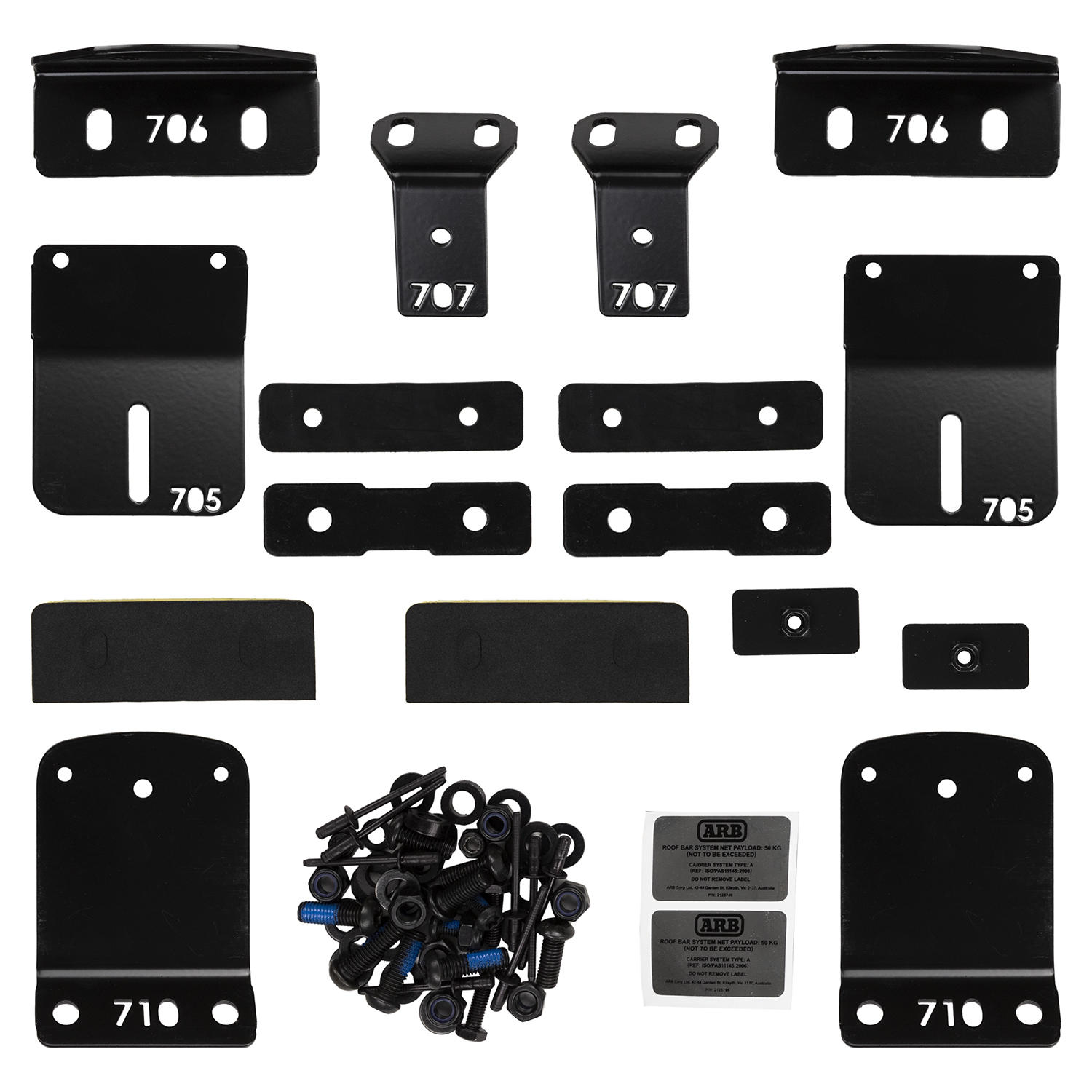

Le kit de montage ARB 4138065 est conçu pour permettre l'installation d'une barre de toit avant ARB sur un hard top ARB Classic équipant le Nissan Navara NP300 / D23 2015+.

Le système utilise des supports intérieurs et extérieurs afin d'assurer la liaison entre la barre de toit et la structure du hard top. La charge est ainsi transmise aux points renforcés du hard top plutôt qu'à la coque seule.

Caractéristiques techniques:

- Type: kit de montage avant pour barre de toit

- Position: avant du hard top

- Compatible avec hard top ARB Classic

- Supports de montage intérieurs et extérieurs spécifiques

- Charge utile nette maximale indiquée par ARB: 25 kg par barre

- Conçu pour être utilisé avec les barres de toit fournies par ARB

- Visserie et éléments nécessaires au montage associés au système de fixation

Fonction et usage:

- Permet l'installation de la barre de toit avant sur un hard top ARB Classic.

- Assure la liaison entre la barre de toit et les supports intérieurs du hard top.

- Répartit la charge sur les points de fixation renforcés.

- Permet d'utiliser l'espace disponible sur le toit du hard top pour transporter du matériel.

- La charge doit être répartie uniformément, avec le centre de gravité maintenu aussi bas que possible.

- ARB indique une charge utile nette maximale de 25 kg par barre avec les barres de toit ARB.

Installation:

- Le montage nécessite l'installation des supports intérieurs et extérieurs sur le hard top. La coque est percée aux emplacements prévus afin de solidariser les supports extérieurs avec les supports intérieurs. Des éléments d'étanchéité sont utilisés au niveau des points de passage à travers la coque.

- La barre de toit est ensuite fixée sur les supports supérieurs. Sa position et sa hauteur peuvent être ajustées avant le serrage définitif.

- ARB indique les couples de serrage suivants:

Fixations M6: 9 Nm

Fixations M8: 22 Nm

- Après installation, un contrôle d'étanchéité doit être effectué autour des points de fixation.

Avantages:

- Permet l'installation d'une barre de toit sur hard top ARB Classic

- Supports intérieurs et extérieurs adaptés au hard top

- Répartition de la charge sur la structure renforcée

- Hauteur de barre réglable

- Charge utile nette maximale de 25 kg par barre
