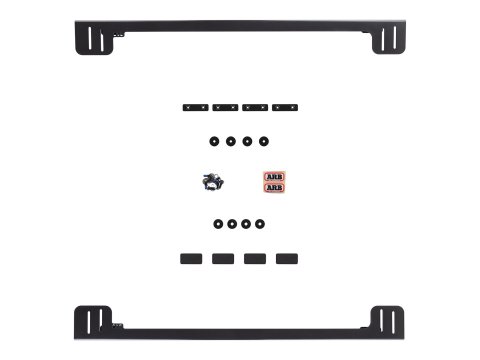

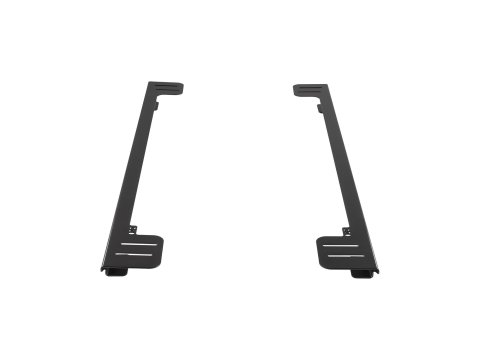

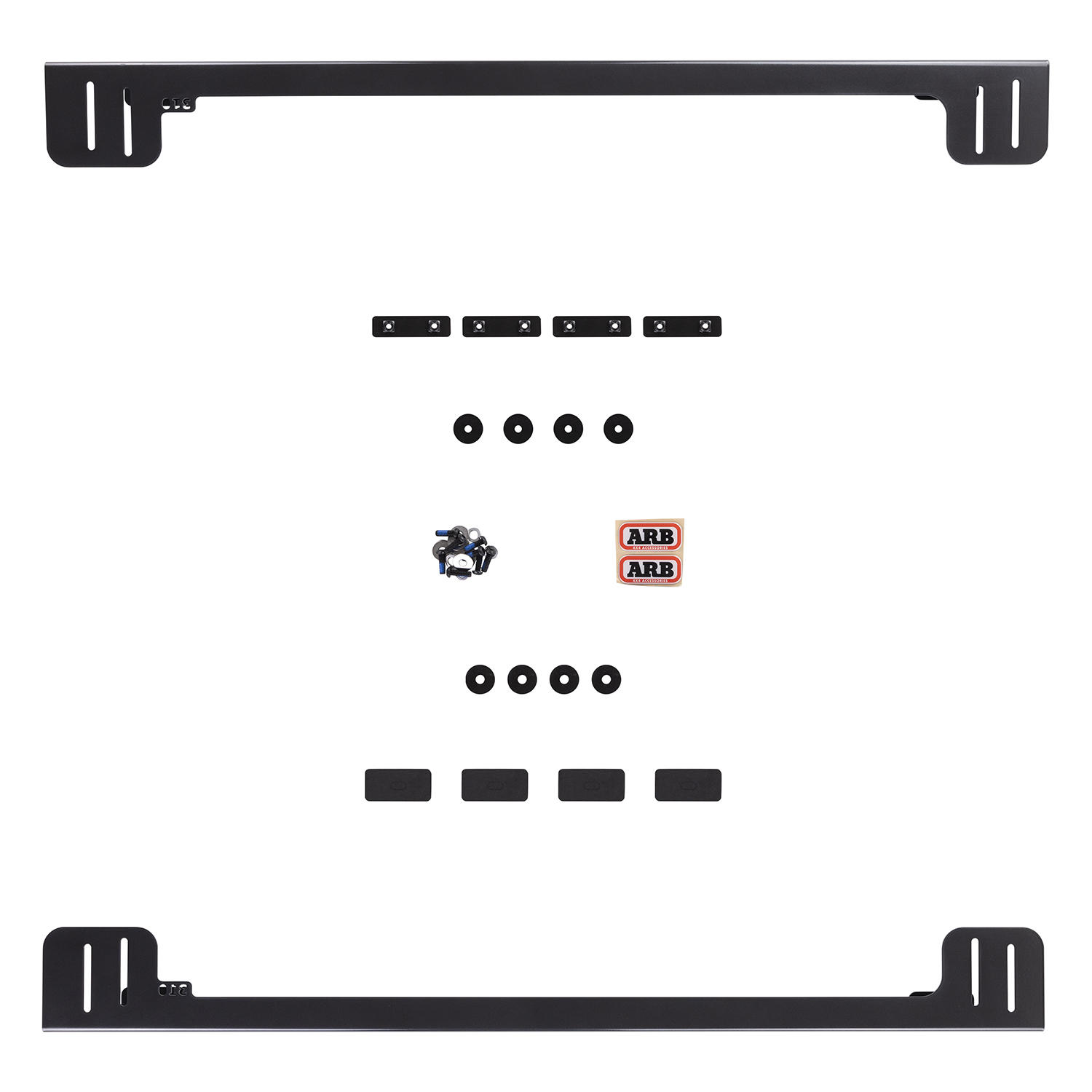

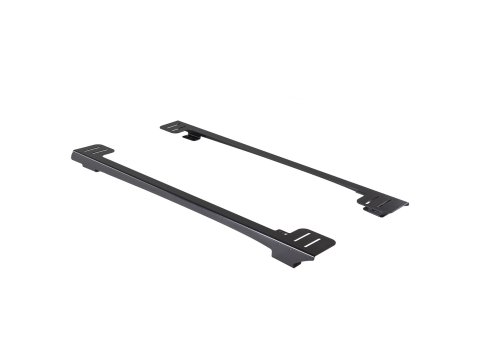

Le kit de montage ARB 4140110 est conçu pour installer une galerie ARB Trade Rack sur un hard top ARB Classic ou Classic Plus monté sur Ford Ranger Double Cab T9 2022+ et Ford Ranger Raptor Double Cab 2022+.

Le kit assure la liaison entre la galerie, la coque du hard top et le kit de renfort intérieur. Cette configuration permet de répartir les charges sur la structure renforcée du hard top et d'obtenir une fixation stable pour le transport d'équipements.

Caractéristiques techniques:

- Type: kit de montage pour galerie Trade Rack

- Compatible avec hard tops ARB Classic et Classic Plus

- Compatible avec galeries ARB Trade Rack

- Kit de renfort intérieur requis

- Charge utile maximale avec Trade Rack et système de renfort adapté: 100 kg

Fonction et usage:

- Permet l'installation d'une galerie ARB Trade Rack sur le toit d'un hard top Classic ou Classic Plus.

- Assure la liaison entre la galerie et les renforts intérieurs du hard top.

- Répartit la charge entre plusieurs points de fixation afin de limiter les contraintes exercées directement sur la coque.

- Permet le transport d'équipements, d'outillage, de matériel de récupération ou de camping.

- Avec une galerie ARB Trade Rack et les renforts intérieurs adaptés, ARB indique une charge utile maximale de 100 kg, à répartir uniformément sur la surface de chargement.

Installation:

- Temps de montage indicatif: environ 1 heure, hors montage du kit de renfort intérieur

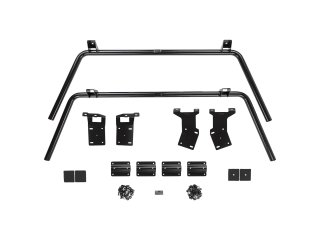

- Le kit doit être utilisé avec un kit de renfort intérieur ARB adapté au hard top. La notice précise que les supports Trade Rack sont spécifiques au véhicule et doivent être montés conjointement avec ces renforts.

- Les supports sont d'abord positionnés sur la galerie en fonction de l'entraxe des points de fixation créés lors du montage du renfort intérieur. Les quatre supports restent mobiles pendant cette étape afin de permettre leur alignement précis avec les perçages du toit.

- La galerie est ensuite positionnée sur le hard top à deux personnes. Les supports, la coque du hard top et les renforts intérieurs sont solidarisés avec la visserie prévue. Les fixations M10 sont serrées à 44 Nm et les fixations de galerie à 22 Nm.

- Un contrôle des couples de serrage et un test d'étanchéité des points de fixation doivent être réalisés après le montage.

Avantages:

- Compatible hard tops Classic et Classic Plus

- Permet le montage d'une galerie ARB Trade Rack

- Liaison directe avec les renforts intérieurs du hard top

- Répartition homogène des charges

- Charge utile jusqu'à 100 kg avec la configuration ARB adaptée

- Supports droit et gauche spécifiques

- Éléments d'étanchéité et visserie inclus

- Montage documenté par ARB
