Le kit de montage ARB 4140150 est conçu pour permettre l'installation d'une paire de barres de toit sur le hard top ARB Ascent équipant le Volkswagen Amarok Double Cab à partir de 2023. Il comprend les supports spécifiques permettant de relier les barres de toit à la coque et aux renforts intérieurs du hard top.

Le montage nécessite les renforts intérieurs spécifiques ARB 4140145, vendus séparément. ARB indique que seules les barres de toit Thule et Rhino-Rack Vortex prévues pour ce système doivent être utilisées: les barres elles-mêmes ne sont pas incluses avec le kit de montage.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Hard top compatible: ARB Ascent

- Carrosserie: Double Cab

- Application: Volkswagen Amarok 2023+

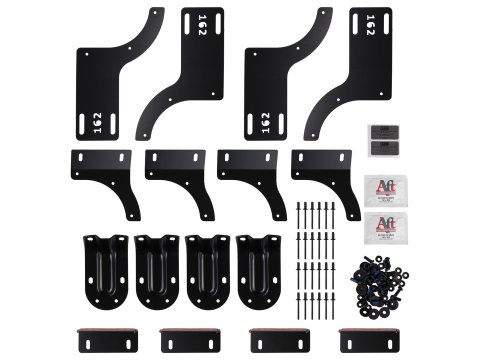

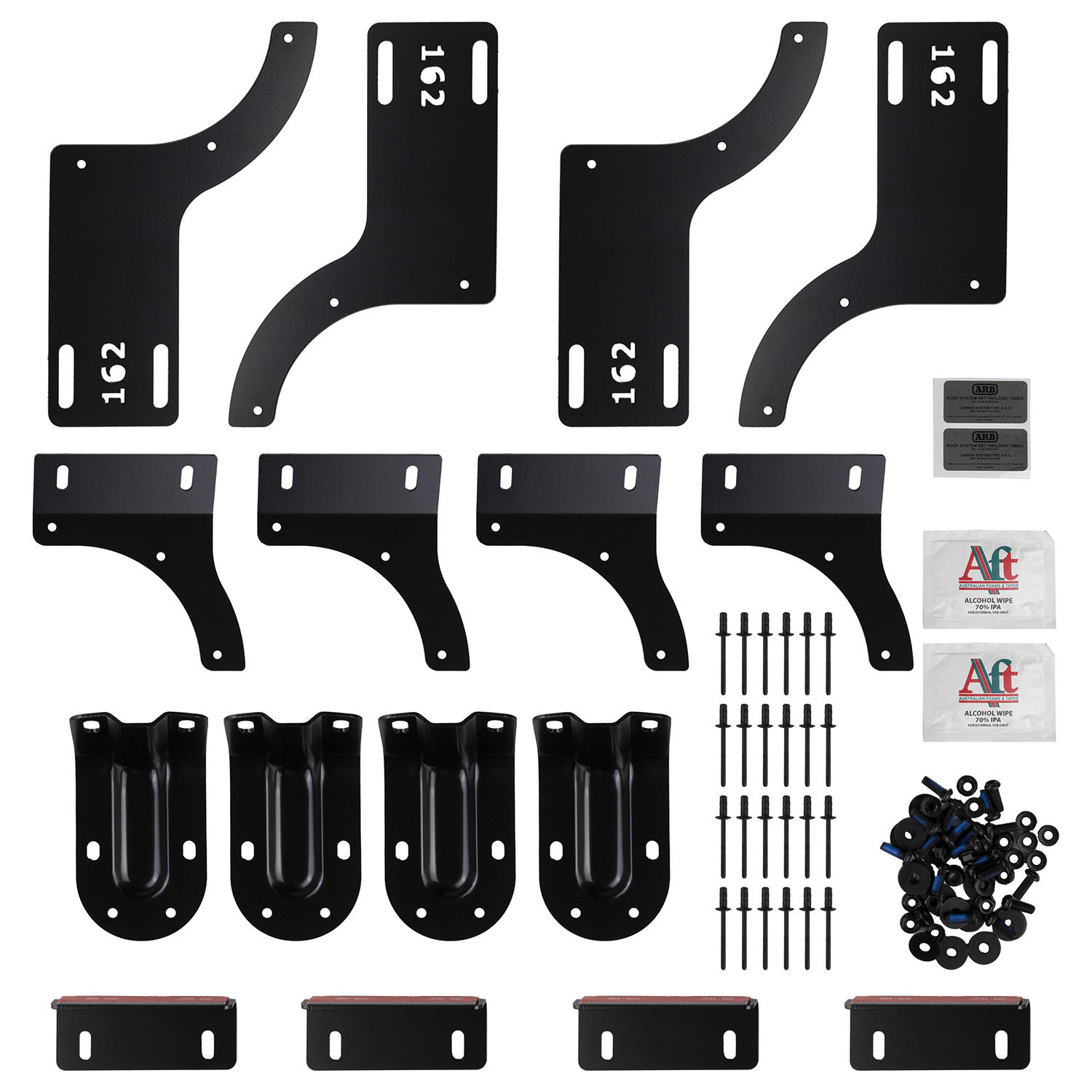

- Comprend 4 supports de fixation spécifiques au véhicule

- Supports avant droit et gauche spécifiques

- Supports arrière droit et gauche spécifiques

- Entretoises de fixation sur toit incluses

- Joints d'étanchéité des supports inclus

- Plaques de fixation incluses

- Visserie de montage incluse

- Compatible avec les barres de toit Thule prévues pour ce système

- Compatible avec les barres Rhino-Rack Vortex prévues pour ce système

- Barres de toit vendues séparément

- Renforts intérieurs du hard top requis et vendus séparément

- Renfort intérieur correspondant: ARB 4140145

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

- Capacité de charge maximale: selon l'étiquette de conformité des renforts intérieurs installés dans le hard top

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Ascent

- Assure la liaison entre les barres, la coque du hard top et les renforts intérieurs

- Fournit des points de fixation spécifiques au Volkswagen Amarok Double Cab 2023+

- Répartit les points de fixation entre les quatre supports et la structure renforcée du hard top

- Permet le transport d'équipements sur les barres dans les limites de charge prescrites par ARB

- S'utilise avec les renforts intérieurs ARB spécifiques au hard top Ascent

- Permet l'utilisation de différentes barres Thule ou Rhino-Rack compatibles avec le système

Installation:

- Installer préalablement les renforts intérieurs ARB 4140145 adaptés au hard top Ascent

- Utiliser les points de fixation réalisés lors du montage des renforts intérieurs

- Préparer les quatre supports et leurs joints d'étanchéité

- Mettre en place les entretoises dans les huit points de fixation du toit

- Appliquer du silicone neutre autour des entretoises afin d'assurer l'étanchéité

- Préassembler les supports sur les barres de toit

- Positionner les supports avant et arrière conformément à leur emplacement respectif

- Positionner les barres sur le toit du hard top avec l'aide d'une seconde personne

- Relier les supports aux renforts intérieurs à travers la coque du hard top

- Serrer les fixations M8 à 22 Nm

- Aligner latéralement les barres de toit

- Serrer les fixations M6 reliant les supports aux barres à 9 Nm

- Effectuer un contrôle d'étanchéité après installation

- Temps de montage indicatif: 1h00, hors temps de montage des renforts intérieurs

Avantages:

- Montage spécifique au Volkswagen Amarok Double Cab 2023+

- Compatible avec le hard top ARB Ascent

- Permet l'installation d'une paire de barres de toit

- Liaison directe avec les renforts intérieurs du hard top

- Quatre supports spécifiques au véhicule

- Éléments de fixation et d'étanchéité inclus

- Compatible avec différentes configurations de barres Thule et Rhino-Rack prévues par ARB

- Positionnement avant et arrière spécifique pour assurer l'alignement des barres
