Le kit de montage ARB 4140480 est conçu pour permettre l'installation de barres de toit sur les hard tops ARB Classic et Classic Plus montés sur Ford Ranger Double Cab T9 2022+ et Ford Ranger Raptor Double Cab 2022+.

Le kit comprend les supports avant et arrière nécessaires pour relier les barres de toit aux points de fixation du hard top. Il travaille avec les renforts intérieurs afin de transmettre les charges à la structure renforcée du hard top plutôt qu'à la coque seule.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard tops ARB Classic et Classic Plus

- Compatible avec les gammes XCLS17 et CL/CLS79

- Kit de renfort intérieur ARB 4140140 requis

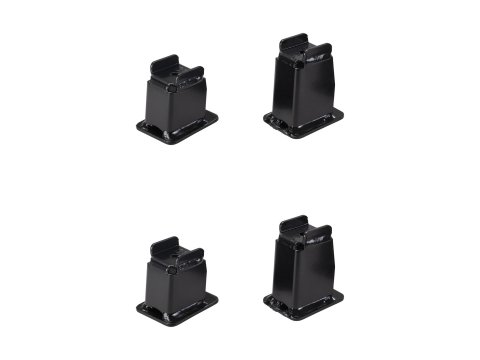

- 2 supports avant spécifiques droit et gauche

- 2 supports arrière

- Charge maximale indiquée par ARB: 50 kg par barre

- Visserie et éléments d'étanchéité inclus

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Classic ou Classic Plus.

- Assure la liaison entre les barres de toit et le kit de renfort intérieur du hard top.

- Répartit les charges sur les points structurels renforcés du hard top.

- Permet d'augmenter la capacité de transport du véhicule en utilisant l'espace disponible sur le toit du hard top.

- Les charges doivent être réparties uniformément et correctement arrimées.

- ARB indique une capacité maximale de 50 kg par barre.

Installation:

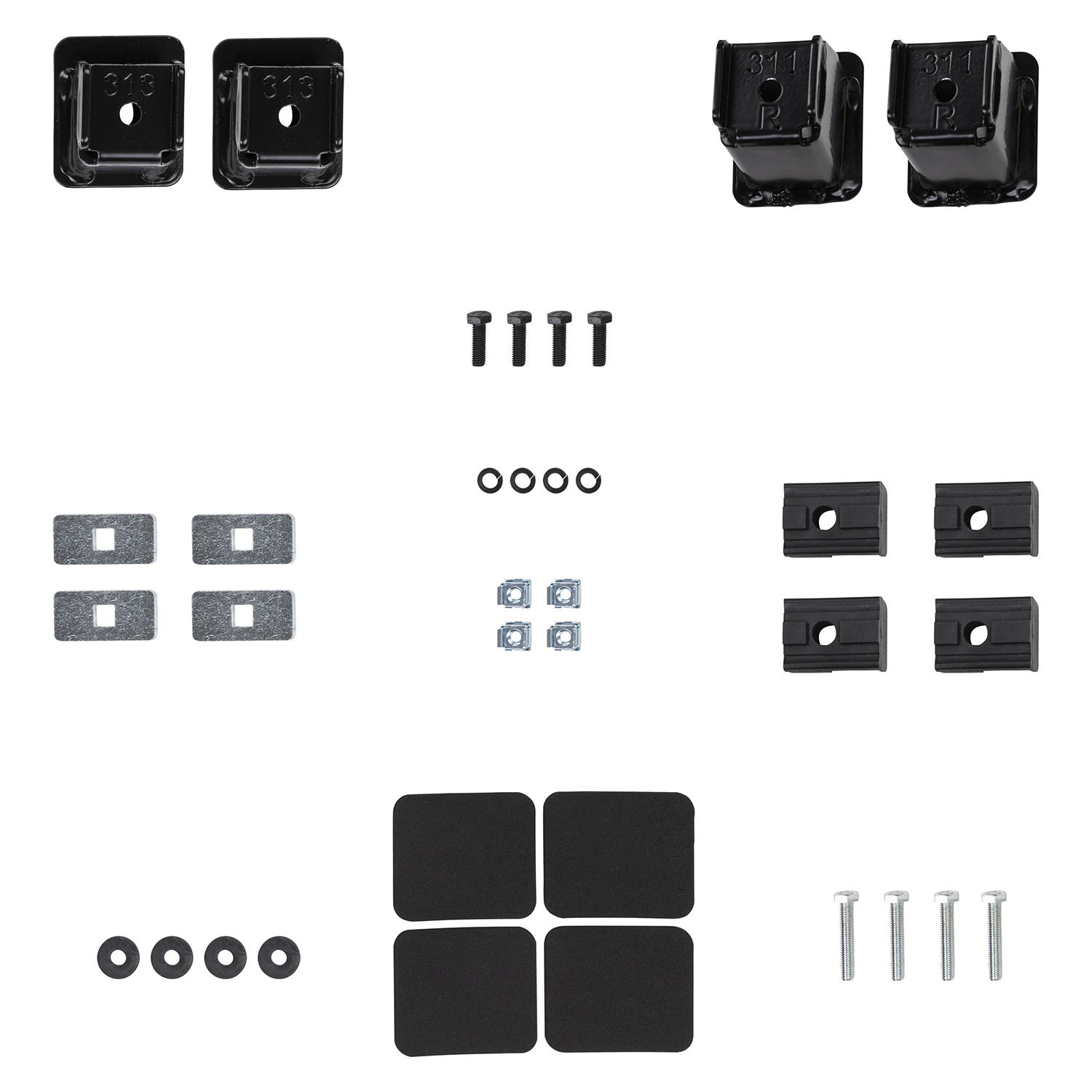

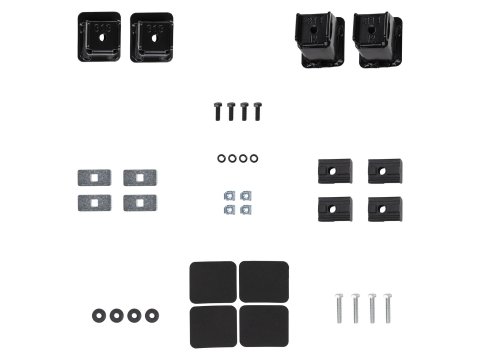

- Les supports sont préassemblés avec les plaques de verrouillage, rondelles, visserie et joints d'étanchéité. Les supports avant droit et gauche sont spécifiques afin de suivre l'inclinaison de la partie avant du toit du hard top.

- Les supports coulissent ensuite sur les barres de toit afin d'être positionnés selon l'entraxe des points de fixation réalisés lors du montage du renfort intérieur. L'ensemble est fixé au travers du toit du hard top sur les supports du kit de renfort intérieur vendu séparément.

- ARB indique les couples de serrage suivants:

Fixations M6: 9 Nm

Fixations M10: 44 Nm

Avantages:

- Compatible avec hard tops Classic et Classic Plus

- Permet le montage de barres de toit

- Liaison directe avec le renfort intérieur du hard top

- Répartition des charges sur la structure renforcée

- Supports spécifiques avant droit et gauche

- Supports arrière inclus

- Éléments d'étanchéité fournis

- Charge maximale de 50 kg par barre
