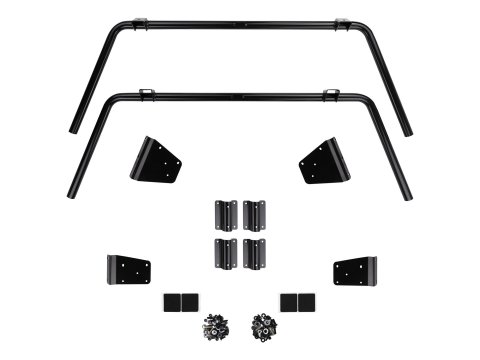

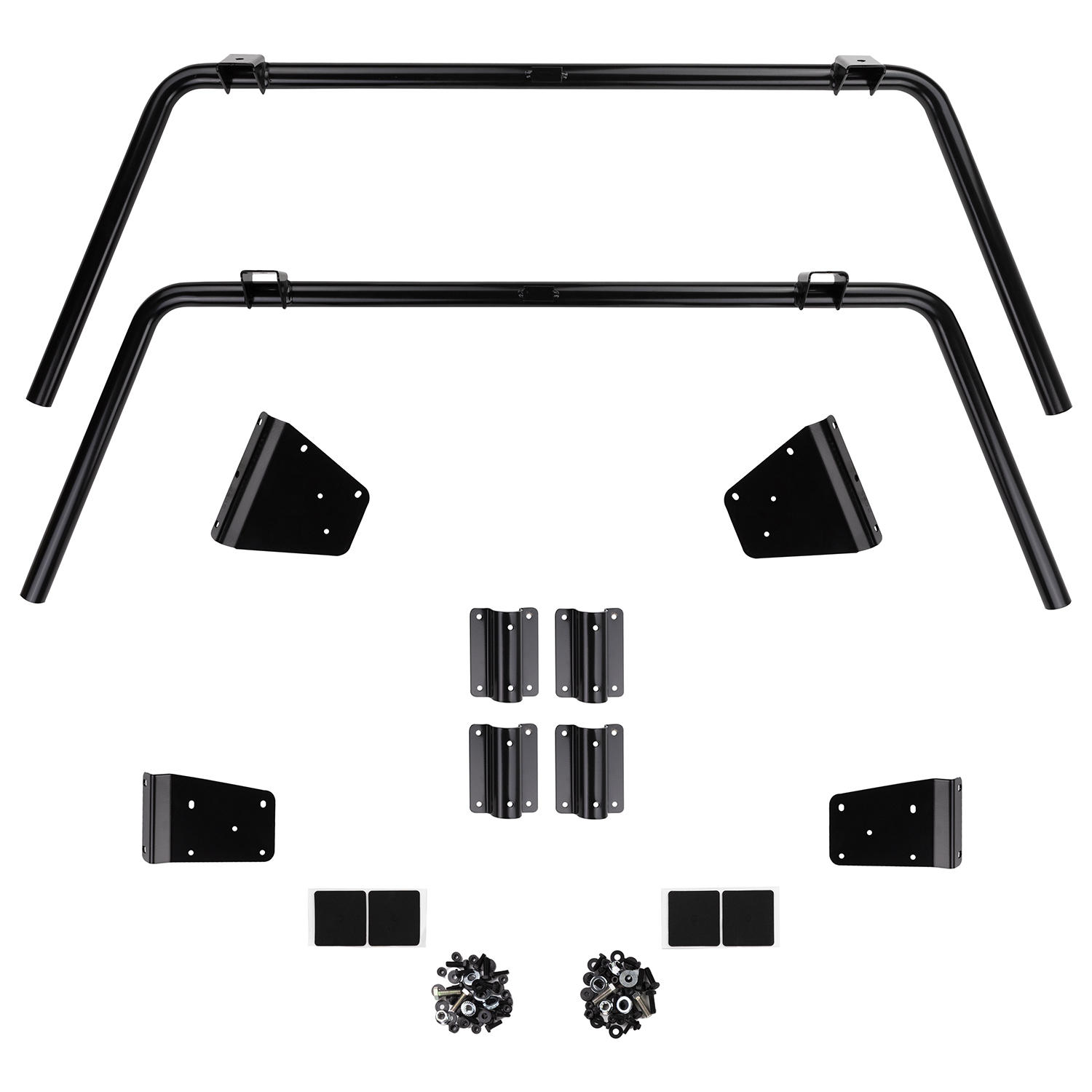

Le kit de renfort intérieur ARB 4146010 est conçu pour renforcer la structure d'un hard top ARB Classic monté sur Mitsubishi L200 Double Cab 2009-2015. Il comprend un cadre tubulaire avant et un cadre tubulaire arrière, installés à l'intérieur du hard top afin de créer une structure de support pour le montage de barres de toit ou d'une galerie.

Caractéristiques techniques:

- Type: kit de renfort intérieur complet

- Compatible avec hard top ARB Classic

- Comprend un cadre intérieur avant

- Comprend un cadre intérieur arrière

- Supports de fixation gauche et droit spécifiques

- Brides de maintien pour cadres tubulaires

- Fixations M6 et M8 incluses

- Vis autoforeuses de verrouillage incluses

- Joints de protection inclus

- Fixations M10 et entretoises prévues pour le montage des barres de toit

- Couples de serrage:

- M6: 9 Nm

- M8: 22 Nm

- M10: 44 Nm

Fonction et usage:

- Renforce intérieurement le hard top aux points avant et arrière.

- Crée quatre points structurels de support pour des équipements de toit.

- Permet le montage de barres de toit ou d'une galerie avec une reprise des efforts sur les cadres internes.

- Transfère les charges de la toiture vers les rails de montage du hard top.

- Évite que les équipements de toit reposent uniquement sur la coque ABS.

- Constitue une solution complète contrairement aux références 4146015 et 4146016 qui correspondent respectivement à des renforts avant et arrière séparés.

Installation:

- Monter les quatre joints sur les supports soudés aux cadres intérieurs.

- Positionner les supports arrière en les alignant avec les trous et rainures existants des rails de montage.

- Percer les points arrière nécessaires et installer la visserie M8.

- Positionner les supports avant sur les points existants. La notice précise qu'aucun perçage n'est nécessaire pour les supports avant.

- Installer le cadre arrière puis le pousser vers le toit jusqu'à ce qu'il vienne en appui contre la coque.

- Installer ensuite le cadre avant selon le même principe.

- Positionner les cadres au contact de la coque et serrer les fixations M6 et M8.

- Verrouiller les cadres à l'aide des vis autoforeuses prévues.

- Percer les points de passage des fixations de toit à l'aide des supports comme guides.

- Réaliser les ouvertures de 25 mm dans la coque.

- Appliquer du silicone aux passages afin d'assurer l'étanchéité.

- Installer les entretoises puis les fixations M10 prévues pour les barres de toit ou la galerie.

- Contrôler périodiquement les fixations et resserrer si nécessaire.

Avantages:

- Kit complet avant + arrière

- Renforcement structurel du hard top sur toute sa longueur

- Création de plusieurs points de fixation pour équipements de toit

- Meilleure répartition des efforts entre la toiture et les rails du hard top

- Évite d'avoir à acheter séparément un renfort avant et un renfort arrière

- Prévu pour recevoir des barres de toit ou une galerie compatible

- Fixations, entretoises et éléments de montage inclus
