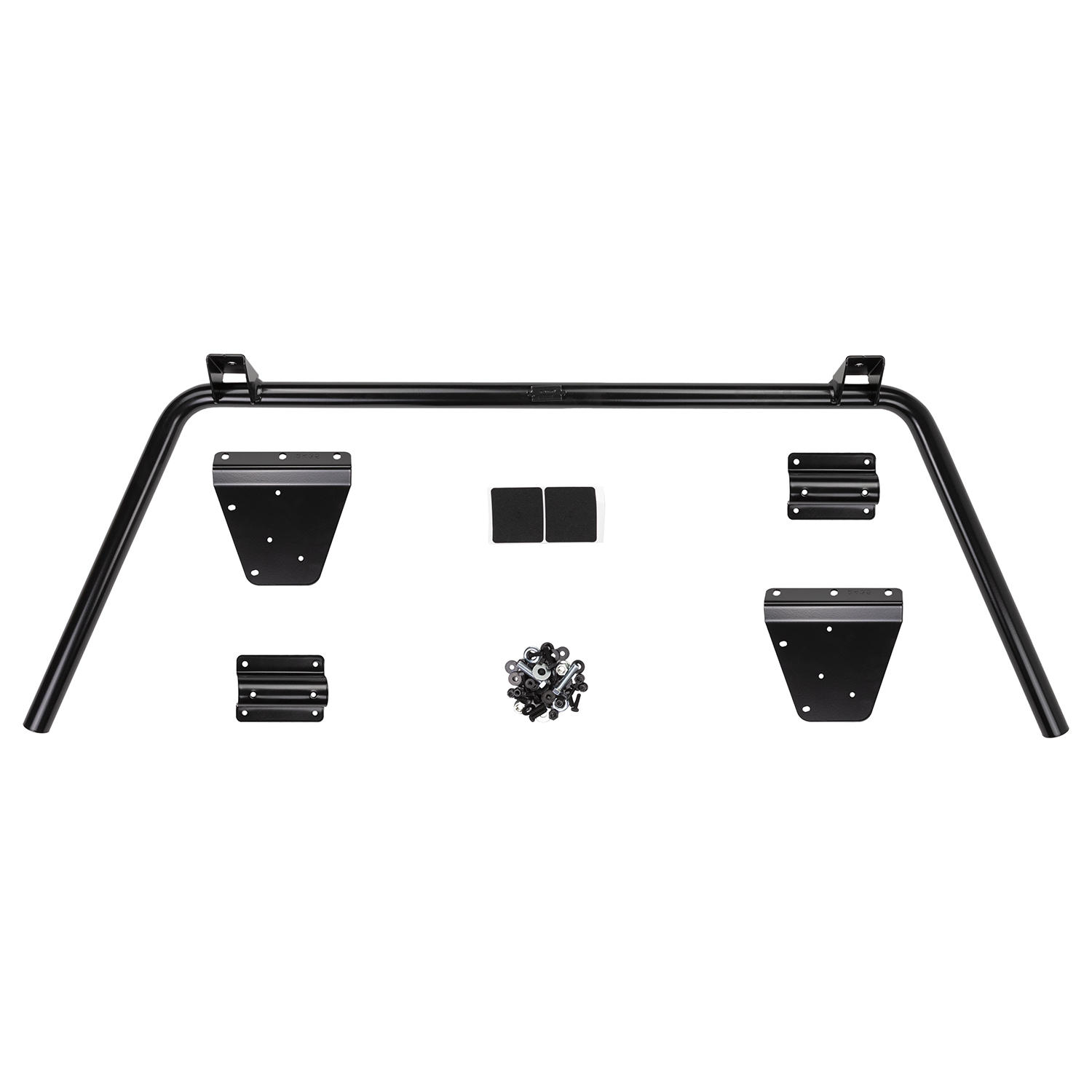

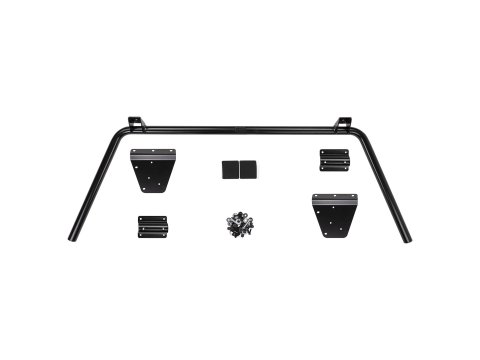

Le kit de renfort intérieur arrière ARB 4146016 est conçu pour renforcer la partie arrière d'un hard top ARB Classic monté sur Mitsubishi L200 Double Cab 2006-2015. Installé à l'intérieur du hard top, il crée un point de support structurel destiné au montage d'une galerie ou de barres de toit et contribue à répartir les charges sur la structure du hard top.

La notice ARB regroupe les références 4146015, 4146016, 4146025 et 4146026 et distingue clairement les ensembles de renfort avant et arrière. La 4146016 correspond à la fonction Rear Rack Frame indiquée sur la page produit ARB fournie.

Caractéristiques techniques:

- Type: kit de renfort intérieur arrière pour hard top

- Position: arrière

- Compatible avec hard top ARB Classic

- Cadre tubulaire intérieur

- Support structurel pour galerie ou barres de toit

- Supports de fixation sur rails de montage du hard top

- Fixations M6 et M8

- Vis autoforeuses de verrouillage

- Joints de protection inclus

- Fixations M10 et entretoises prévues pour le montage ultérieur de la galerie ou des barres de toit

- Installation spécifique à la structure du hard top

Fonction et usage:

- Renforce intérieurement la partie arrière du hard top.

- Crée un point de support destiné au montage d'une galerie ou de barres de toit.

- Permet de transférer les efforts de la toiture vers les rails de montage du hard top.

- Contribue à mieux répartir les charges transportées sur le toit.

- Peut être associé au renfort avant afin de constituer un système de renfort complet.

- Prépare les points de fixation nécessaires au montage ultérieur des équipements de toit.

Installation:

- Poser les joints sur les supports soudés du cadre intérieur.

- Positionner les supports arrière en les alignant sur les trous et rainures existants des rails de montage.

- Percer la benne à l'aide des supports comme guides avec un foret de 8 mm.

- Installer la visserie M8 sans procéder immédiatement au serrage définitif.

- Positionner le cadre arrière à l'intérieur du hard top avec le support supérieur soudé orienté vers l'avant du véhicule.

- Installer les plaques de serrage autour des tubes.

- Faire remonter le cadre jusqu'à ce que ses supports viennent au contact du toit du hard top.

- Serrer les fixations M6 une fois le cadre correctement positionné.

- Percer des avant-trous de 6 mm dans la coque en utilisant les supports du cadre comme guides.

- Réaliser ensuite les ouvertures nécessaires avec une scie cloche de 25 mm.

- Repositionner le cadre et le verrouiller à l'aide des vis autoforeuses prévues.

- Conserver les fixations M10 et les entretoises pour le montage de la galerie ou des barres de toit.

Avantages:

- Renforcement de la partie arrière du hard top

- Création de points de fixation adaptés à une galerie ou à des barres de toit

- Meilleure répartition des efforts entre la toiture et les rails du hard top

- Montage intégré à l'intérieur du hard top

- Peut être associé au renfort avant pour constituer un système complet

- Fixations dédiées pour le montage ultérieur des équipements de toit
