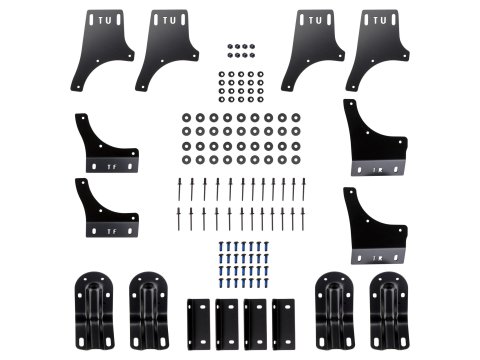

Le kit de renfort intérieur ARB 4146040 est conçu pour les hard tops ARB Ascent montés sur Mitsubishi L200 Double Cab 2015-2023. Il renforce les points de fixation internes du hard top afin de permettre le montage de barres de toit ou d'une galerie ARB compatible, vendues séparément.

Le 4146040 utilise un ensemble de supports internes inférieurs et supérieurs fixés autour des cadres de fenêtres du hard top Ascent. Ces supports créent les points structurels nécessaires pour reprendre les efforts transmis par les équipements de toit.

Caractéristiques techniques:

- Type: kit de renfort intérieur pour hard top

- Compatible avec: hard top ARB Ascent

- Conçu pour le montage de barres de toit ou d'une galerie ARB Ascent

- Barres de toit et galerie vendues séparément

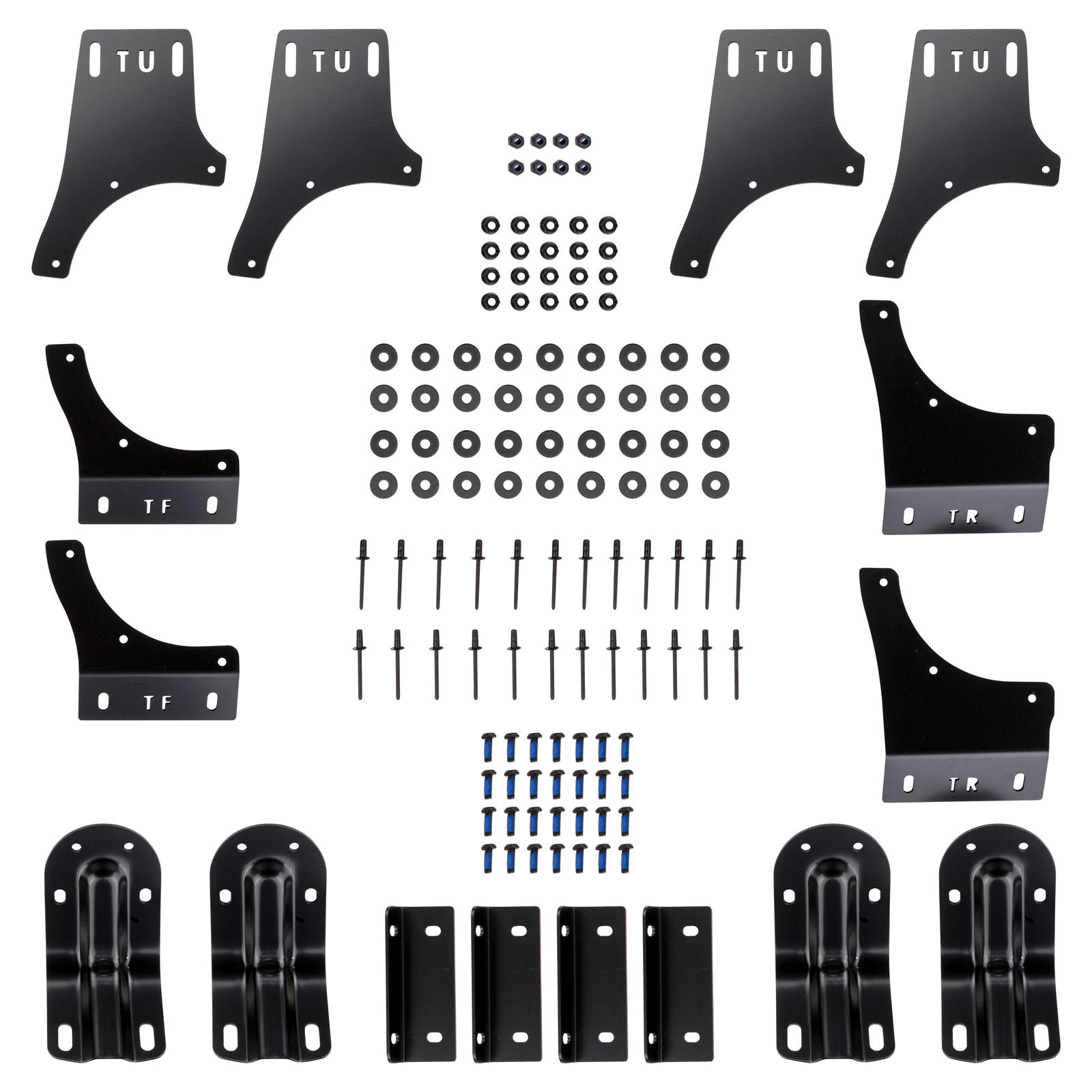

- 4 supports inférieurs de montage

- 4 plaques supérieures

- 4 supports supérieurs

- Supports spécifiques avant et arrière gauche/droite

- Visserie M6 incluse

- Rivets noirs inclus

- Entretoises de toiture incluses

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

Fonction et usage:

- Renforce les points de fixation internes du hard top Ascent

- Permet l'installation de barres de toit ou d'une galerie

- Reprend les efforts entre les accessoires montés sur le toit et les cadres structurels du hard top

- Évite que les charges de toiture soient supportées uniquement par la coque

- Répartit la charge sur plusieurs points internes

- Permet une charge utile de toit maximale de 100 kg, lorsque le système est utilisé avec une galerie ARB ou des barres de toit Thule ou Rhino Vortex fournies par ARB

- La charge doit être répartie uniformément sur la surface de chargement

Installation:

- Temps de montage: environ 2 heures, hors temps nécessaire au montage des accessoires de toit

- Repérer les huit points moulés à l'intérieur du toit

- Percer 8 ouvertures de 20 mm dans la coque

- Ébavurer les ouvertures

- Appliquer du silicone à polymérisation neutre sur les entretoises

- Mettre en place les entretoises dans les ouvertures du toit

- Installer les supports inférieurs sur les rails de montage existants du hard top

- Positionner les supports contre les cadres de fenêtres

- Percer les cadres aux emplacements prévus

- Riveter les supports internes

- Installer les supports supérieurs en liaison avec les pieds de barres de toit ou supports de galerie

- Serrer la visserie M6 à 9 Nm

- Effectuer un contrôle d'étanchéité des points de fixation après montage

Avantages:

- Renforcement structurel spécifique au hard top Ascent

- Permet l'installation d'une galerie ou de barres de toit

- Charge utile de toit jusqu'à 100 kg avec les systèmes ARB compatibles

- Répartition des efforts sur les cadres internes du hard top

- Supports spécifiques avant et arrière

- Visserie, rivets et entretoises inclus

- Montage intégré à la structure intérieure du hard top
