Le kit de renfort intérieur ARB est conçu pour renforcer la structure des hard tops ARB Classic et Classic Plus montés sur Mitsubishi L200 Double Cab 2024+. Installé à l'intérieur du hard top, il permet de répartir les charges appliquées sur le toit et d'augmenter sa capacité de charge lors de l'installation de barres de toit ou d'une galerie.

Le kit comprend des renforts avant et arrière qui viennent prendre appui sur la structure du hard top. Cette conception permet de limiter les contraintes exercées directement sur la coque lorsque des équipements sont transportés sur le toit.

Caractéristiques techniques:

- Kit de renfort intérieur complet ARB

- Installation à l'intérieur du hard top

- Comprend un ensemble de renfort avant et un ensemble de renfort arrière

- Quincaillerie de montage incluse

- Fixations prévues pour le montage de barres de toit ou d'une galerie

- Compatible avec les hard tops ARB Classic et Classic Plus

- Charge dynamique maximale sur pistes et en conditions tout-terrain: 100 kg

- Charge statique maximale: 380 kg

- Charge à répartir uniformément sur la surface de chargement

- Conçu pour être utilisé avec des barres de toit ou galeries ARB compatibles

Fonction et usage:

- Le kit renforce la structure intérieure du hard top afin de permettre l'installation d'équipements de toit avec une meilleure répartition des efforts.

- Il est notamment prévu pour accompagner le montage de barres de toit et de galeries ARB. ARB précise que les supports de galerie Classic Canopy pour BASE Rack et Trade Rack, ainsi que les supports de barres de toit ARB, doivent être associés aux renforts intérieurs pour atteindre la capacité de charge de 100 kg.

- La charge doit être répartie uniformément sur la zone de chargement et son centre de gravité doit rester aussi bas que possible.

Installation:

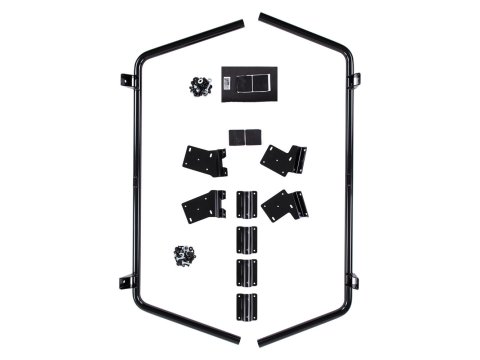

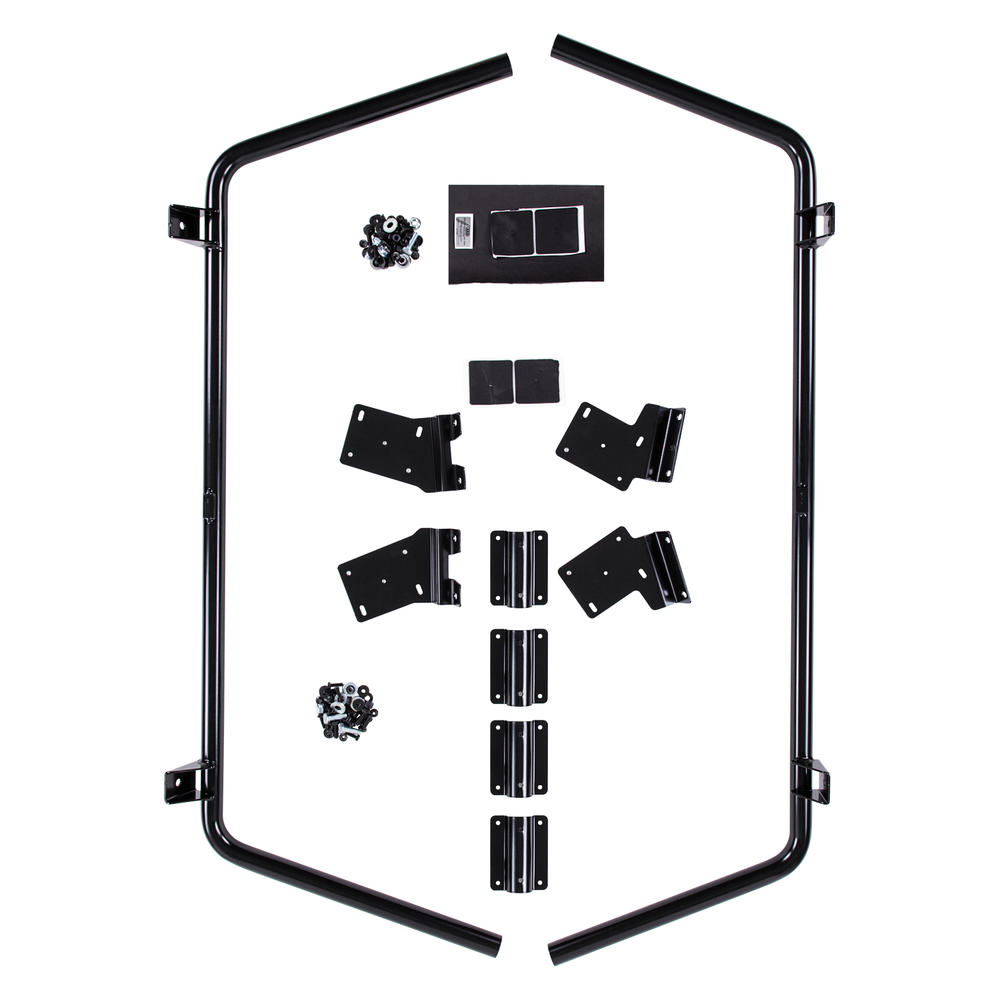

- Le kit se monte directement à l'intérieur du hard top. Il comprend un cadre de renfort avant, un cadre de renfort arrière, leurs supports ainsi que la quincaillerie nécessaire au montage.

- Le montage nécessite la réalisation de quatre ouvertures de 25 mm aux emplacements préformés dans le toit du hard top pour permettre la fixation ultérieure des barres ou de la galerie.

- Les couples de serrage indiqués par ARB sont de 9 Nm pour les fixations M6, 20 Nm pour les M8 et 44 Nm pour les M10.

- ARB recommande de faire réaliser l'installation des renforts intérieurs par un revendeur agréé.

Avantages:

- Renforce la structure du hard top

- Augmente la capacité de charge admissible sur le toit

- Répartit les efforts liés aux charges transportées

- Permet le montage de barres de toit ou d'une galerie ARB compatible

- Adapté à une utilisation routière et tout-terrain

- Installation intégrée à l'intérieur du hard top
