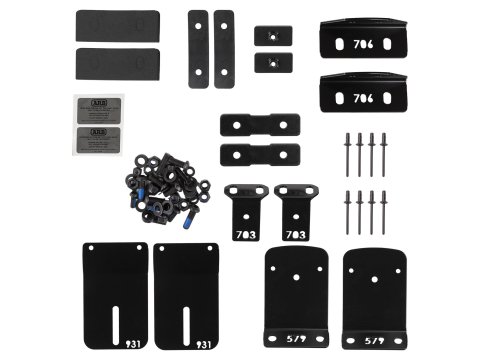

Le kit de montage ARB 4148090 est conçu pour installer une barre de toit ARB Light Duty sur un hard top ARB Classic ou Classic Plus équipant un Isuzu DMax Double Cab 2020+.

La référence peut être utilisée aussi bien à l'avant qu'à l'arrière du hard top. Pour équiper le véhicule de deux barres de toit, une à l'avant et une à l'arrière, deux kits 4148090 sont nécessaires. ARB indique une charge utile maximale de 25 kg par barre, soit 50 kg pour une paire de barres lorsque deux kits sont installés.

Caractéristiques techniques:

- Type: kit de montage pour barre de toit Light Duty

- Compatible avec hard top ARB Classic / Classic Plus

- Installation possible à l'avant ou à l'arrière du hard top

- 1 kit nécessaire par barre de toit

- 2 kits nécessaires pour une installation avant + arrière

- Charge utile maximale: 25 kg par barre

- Charge utile maximale avec deux barres: 50 kg

- Compatible avec les barres ARB prévues pour le système Light Duty

- Fixations intérieures et extérieures spécifiques au hard top

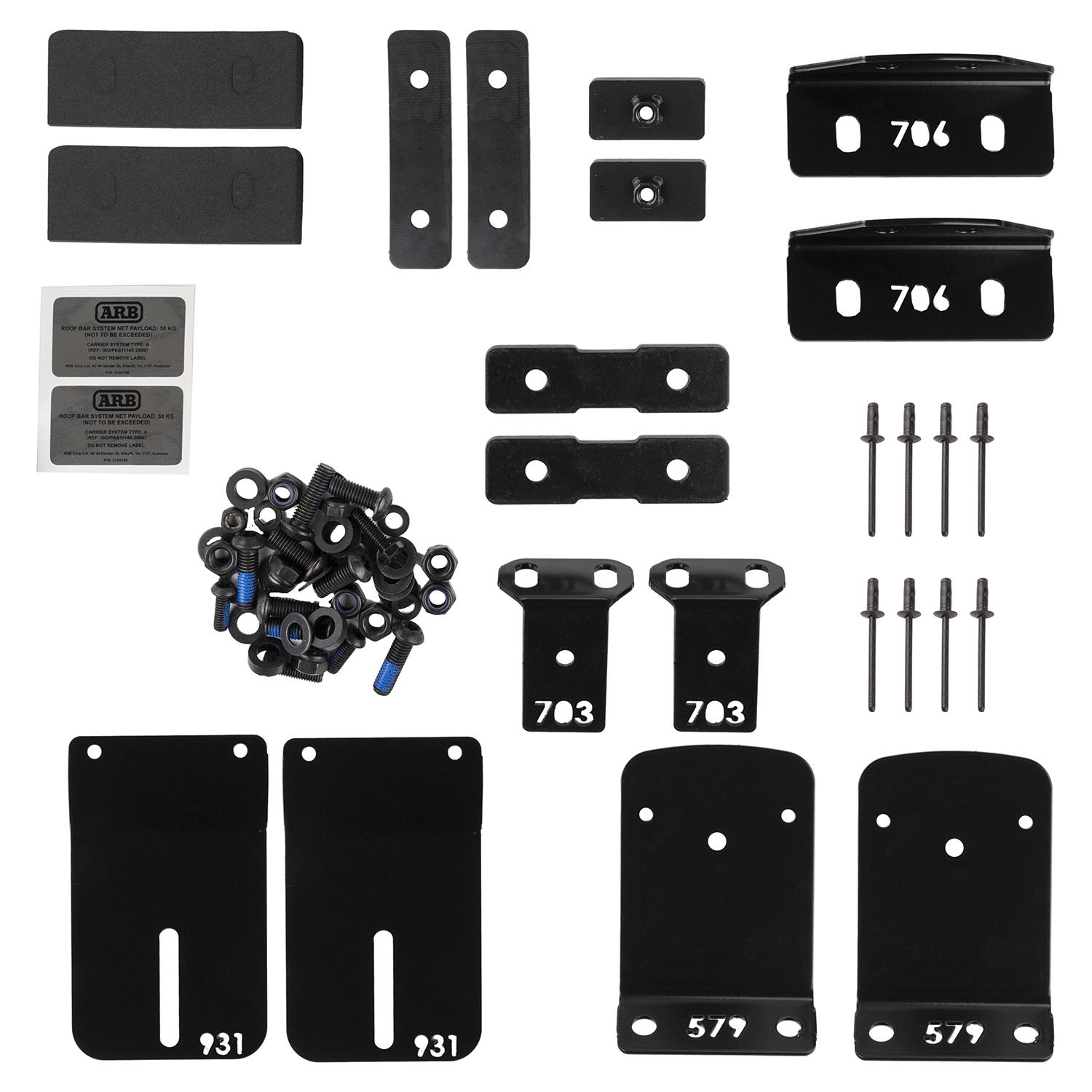

- Joints, entretoises, plaques de fixation et visserie inclus

- Couples de serrage: M6 9 Nm, M8 22 Nm

Fonction et usage:

- Permet d'ajouter une barre de toit légère sur un hard top ARB Classic / Classic Plus.

- Peut être monté à l'avant ou à l'arrière du hard top.

- Permet de créer un système à deux barres en utilisant deux kits 4148090.

- Conçu pour le transport d'équipements légers sur le toit du hard top.

- La charge doit être répartie uniformément et maintenue aussi près que possible des points de fixation.

- ARB recommande l'utilisation de supports spécifiques pour le transport d'équipements tels que vélos, skis ou kayaks.

Installation:

- Préparer les supports et appliquer les joints fournis sur les plaques et supports extérieurs.

- Installer les supports intérieurs sur le cadre du hard top.

- Percer les points de fixation prévus dans la coque selon les instructions ARB.

- Installer les entretoises avec un produit d'étanchéité adapté.

- Fixer les supports extérieurs aux renforts intérieurs.

- Fixer ensuite la barre de toit aux supports à l'aide des plaques de fixation prévues.

- La hauteur et l'orientation de la barre peuvent être ajustées avant le serrage définitif.

- Serrer les fixations M8 à 22 Nm et les fixations M6 à 9 Nm.

- Effectuer un contrôle d'étanchéité après le montage.

- Contrôler le serrage des fixations après les 500 premiers kilomètres, puis lors des entretiens réguliers.

Avantages:

- Montage modulable, utilisable à l'avant ou à l'arrière du hard top

- Possibilité d'installer une seule barre ou une paire selon les besoins

- Charge jusqu'à 25 kg par barre, soit jusqu'à 50 kg avec deux barres

- Supports intérieurs et extérieurs conçus spécifiquement pour le hard top ARB Classic / Classic Plus

- Hauteur et orientation de la barre réglables lors du montage

- Joints et système d'étanchéité intégrés aux points de fixation

- Solution adaptée au transport léger sans nécessiter l'installation d'une galerie complète
