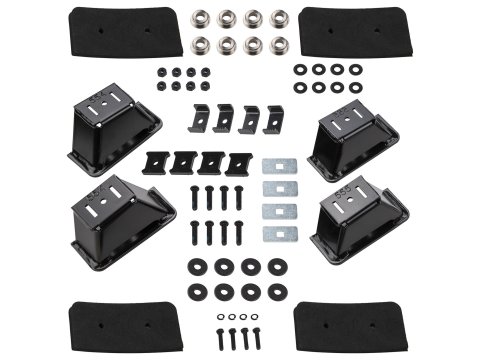

Le kit de montage ARB 4148110 est conçu pour installer des barres de toit sur un hard top ARB Ascent monté sur Isuzu DMax Double Cab 2020+. Il utilise des supports spécifiques au véhicule afin d'assurer la liaison entre les barres de toit, la coque du hard top et le système de renfort intérieur.

Caractéristiques techniques:

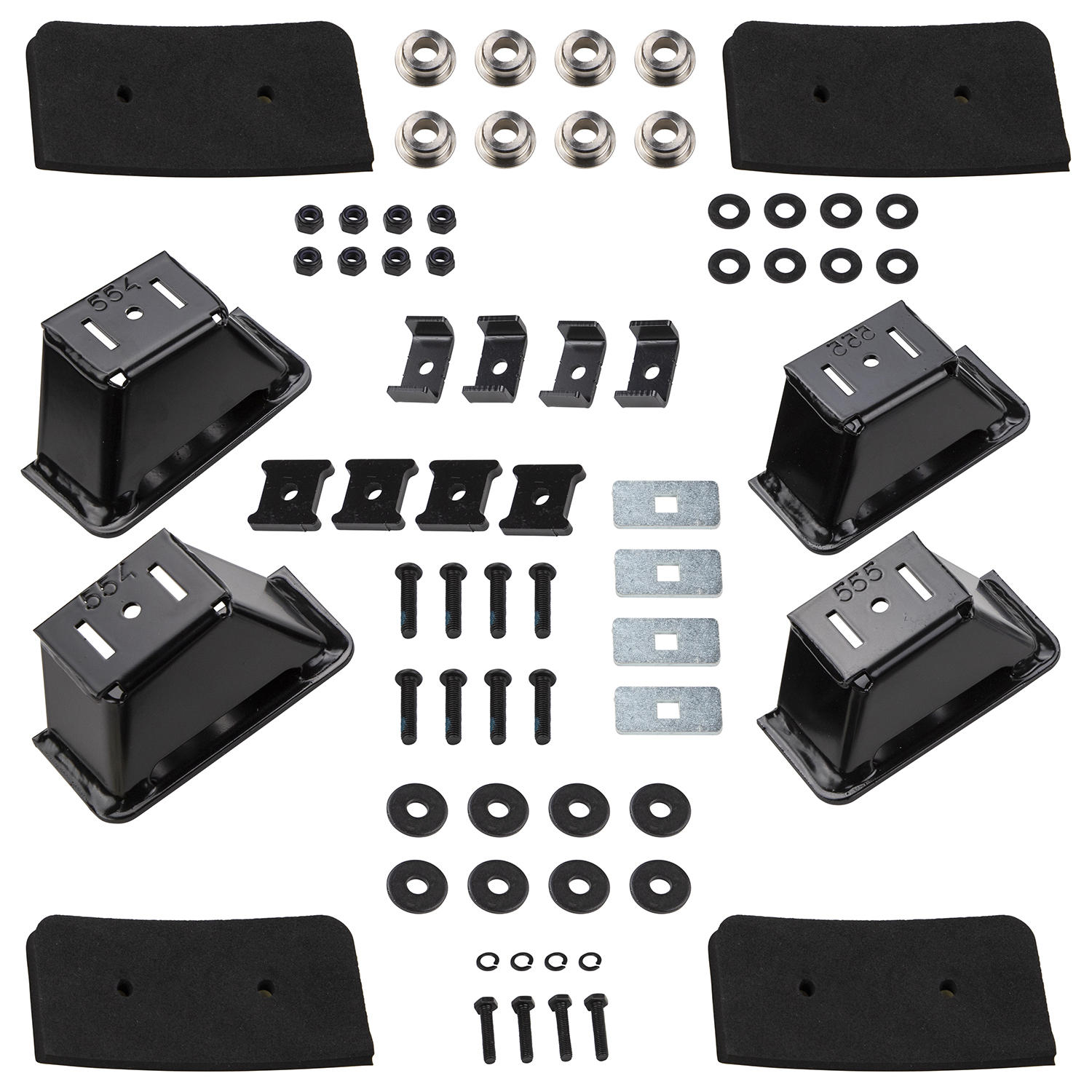

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Ascent

- 1 support avant droit

- 1 support avant gauche

- 1 support arrière droit

- 1 support arrière gauche

- Supports spécifiques à la géométrie du hard top

- Joints d'étanchéité pour supports inclus

- Entretoises de montage sur toit incluses

- Plaques de verrouillage et éléments de fixation inclus

- Barres de toit vendues séparément

- Compatible uniquement avec les barres Thule et Rhino Vortex indiquées par ARB

- Capacité de charge: selon l'étiquette de conformité du renfort intérieur installé dans le hard top

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Ascent.

- Assure la liaison entre les barres, les supports extérieurs et le renfort intérieur du hard top.

- Utilise quatre supports spécifiques répartis à l'avant et à l'arrière du hard top.

- Permet de positionner les barres transversalement sur le toit du hard top.

- Les supports sont conçus pour reprendre les points de fixation préparés lors de l'installation du renfort intérieur.

- La capacité de charge finale dépend du renfort intérieur spécifique monté dans le hard top.

Installation:

- Le kit de renfort intérieur spécifique doit être installé avant le montage définitif des barres de toit.

- Préparer les quatre supports avec leurs joints d'étanchéité.

- Monter les plaques de verrouillage, entretoises et visserie sur les supports.

- Poser les huit entretoises dans les points de fixation du toit avec un produit d'étanchéité adapté.

- Monter les supports avant et arrière dans les rainures des barres de toit.

- Positionner les barres sur les entretoises du hard top.

- Fixer l'ensemble à travers le renfort intérieur.

- Deux personnes sont nécessaires lors de la fixation des barres sur le toit.

- Serrer les fixations M8 à 22 Nm.

- Serrer les fixations M6 à 9 Nm.

- Contrôler l'alignement des barres avant le serrage définitif.

- Effectuer un contrôle d'étanchéité des points de fixation après installation.

- Temps de montage indicatif: environ 1 heure, hors temps de montage du renfort intérieur

Avantages:

- Quatre supports spécifiques adaptés à la forme du hard top

- Liaison directe avec le système de renfort intérieur

- Joints et entretoises d'étanchéité intégrés au montage

- Fixation répartie sur huit points au niveau du toit

- Positionnement réglable des supports dans les barres de toit

- Installation conçue spécifiquement pour la structure du hard top ARB Ascent

- Compatible avec les barres de toit Thule et Rhino Vortex prévues par ARB
