Le kit de montage ARB 4170070 est conçu pour permettre l'installation de deux barres de toit compatibles sur un hard top ARB Ascent équipant le Volkswagen Amarok Double Cab 2010-2022. Il assure la liaison entre les barres de toit, la coque du hard top et les renforts intérieurs afin d'obtenir une fixation adaptée à cette application.

Le montage s'effectue conjointement avec les renforts intérieurs spécifiques au hard top Ascent, vendus séparément. Le système est prévu pour recevoir des barres de toit Thule ou Rhino-Rack Vortex compatibles, vendues séparément.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Hard top compatible: ARB Ascent

- Carrosserie: Double Cab

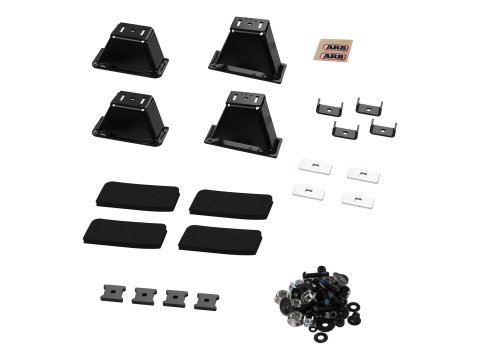

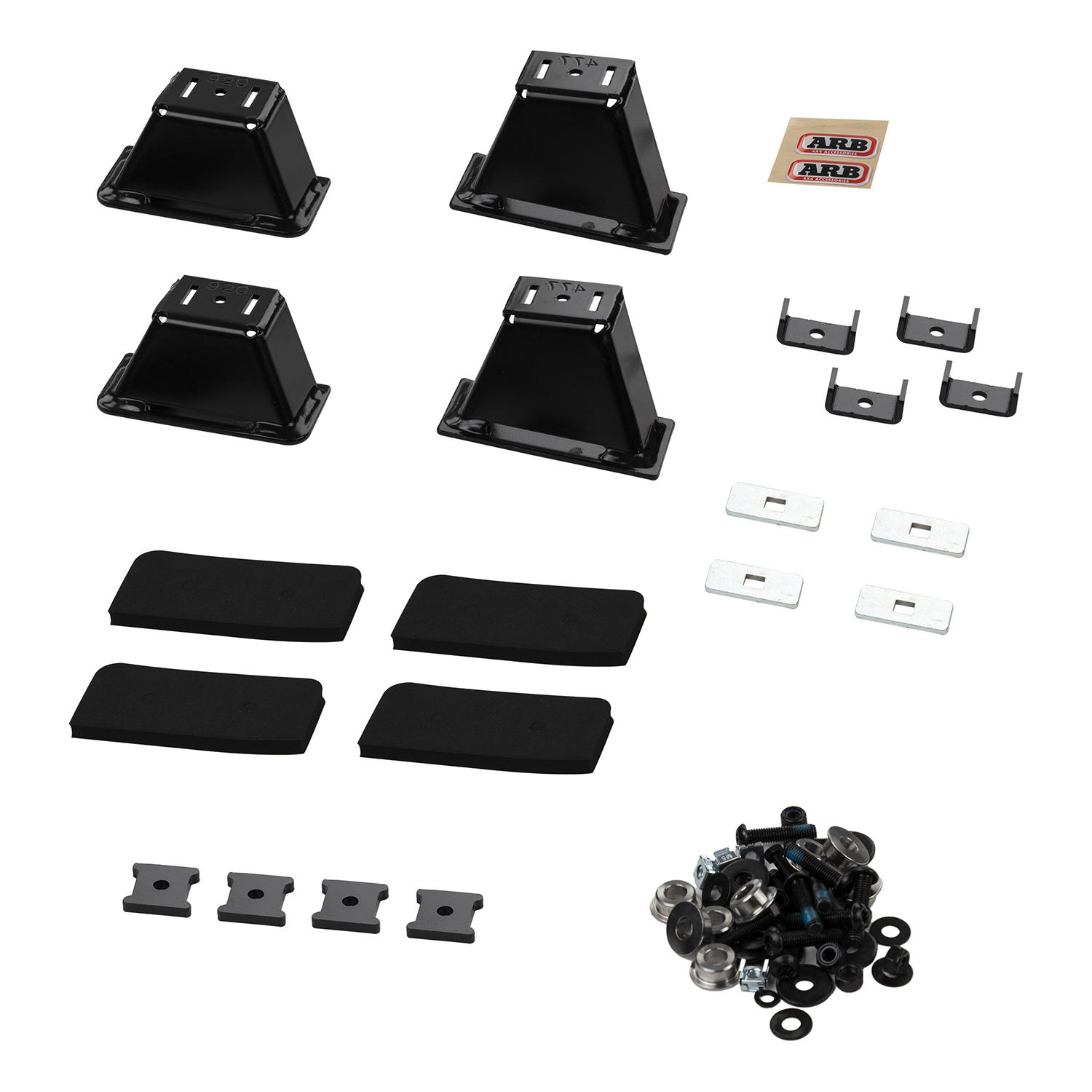

- 4 supports de fixation spécifiques au véhicule

- 2 supports avant spécifiques droit et gauche

- 2 supports arrière spécifiques droit et gauche

- Supports de canal pour barres de toit inclus

- Joints d'étanchéité des supports inclus

- Entretoises de fixation sur toit incluses

- Plaques de verrouillage incluses

- Visserie M6 et M8 incluse

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

- Renforts intérieurs du hard top requis et vendus séparément

- Renfort intérieur correspondant: ARB 4170050

- Barres de toit vendues séparément

- Compatible avec les barres Thule et Rhino-Rack Vortex prévues pour cette application

Fonction et usage:

- Permet l'installation de deux barres de toit sur un hard top ARB Ascent

- Assure la liaison entre les barres, la coque du hard top et les renforts intérieurs

- Fournit quatre points de fixation spécifiques au Volkswagen Amarok

- Répartit les points de montage entre l'avant et l'arrière du hard top

- Permet le transport d'équipements sur les barres de toit dans les limites de charge prescrites par ARB

- Compatible avec différentes configurations de barres Thule et Rhino-Rack prévues par ARB

Installation:

- Installer préalablement les renforts intérieurs ARB adaptés au hard top Ascent

- Préparer les quatre supports de fixation et leurs joints

- Installer les entretoises dans les huit points de fixation du toit du hard top

- Appliquer du silicone neutre autour des entretoises afin d'assurer l'étanchéité

- Préassembler les supports sur les barres de toit

- Positionner les supports avant et arrière dans leur emplacement respectif

- Positionner les barres sur le toit du hard top

- Aligner les supports avec les points de fixation des renforts intérieurs

- Relier les supports aux renforts à travers la coque du hard top

- Serrer les fixations M8 à 22 Nm

- Serrer les fixations M6 des supports de barres à 9 Nm

- Vérifier l'alignement des barres de toit

- Effectuer un contrôle d'étanchéité des points de fixation après montage

- Temps de montage indicatif: 1h00, hors temps de montage des renforts intérieurs

Avantages:

- Montage spécifique au Volkswagen Amarok

- Compatible avec le hard top ARB Ascent

- Permet l'installation de deux barres de toit

- Quatre supports spécifiques avant et arrière

- Liaison directe avec les renforts intérieurs du hard top

- Éléments de fixation et d'étanchéité inclus

- Fixation intégrée à la structure renforcée du hard top
