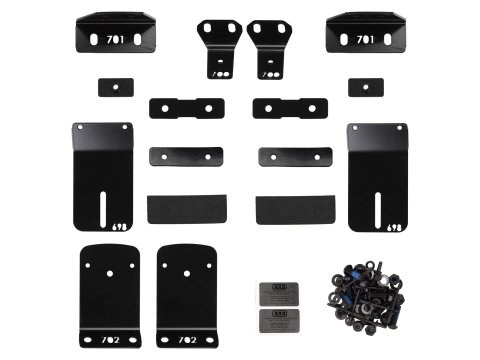

Le kit de montage ARB 4170105 est conçu pour permettre l'installation d'une barre de toit ARB en position avant sur les hard tops ARB Classic et Classic Plus équipant le Volkswagen Amarok Double Cab 2010-2022. Il fait partie du système ARB Light Duty Roof Load et assure la liaison entre la barre de toit, la coque du hard top et les supports intérieurs spécifiques.

Ce kit correspond exclusivement au montage de la barre avant. Pour une installation complète avec deux barres, le kit arrière ARB 4170106 doit également être utilisé.

Caractéristiques techniques:

- Type: kit de montage pour barre de toit avant ARB

- Position de montage: avant

- Hard tops compatibles: ARB Classic et Classic Plus

- Carrosserie: Double Cab

- Système: ARB Light Duty Roof Load

- Charge utile nette maximale: 25 kg par barre

- Compatible avec barre ARB 1250 mm

- Compatible également avec les barres ARB 1350 mm et 1500 mm prévues pour ce système

- Barre de toit vendue séparément

- Kit arrière ARB 4170106 vendu séparément pour installation d'une seconde barre

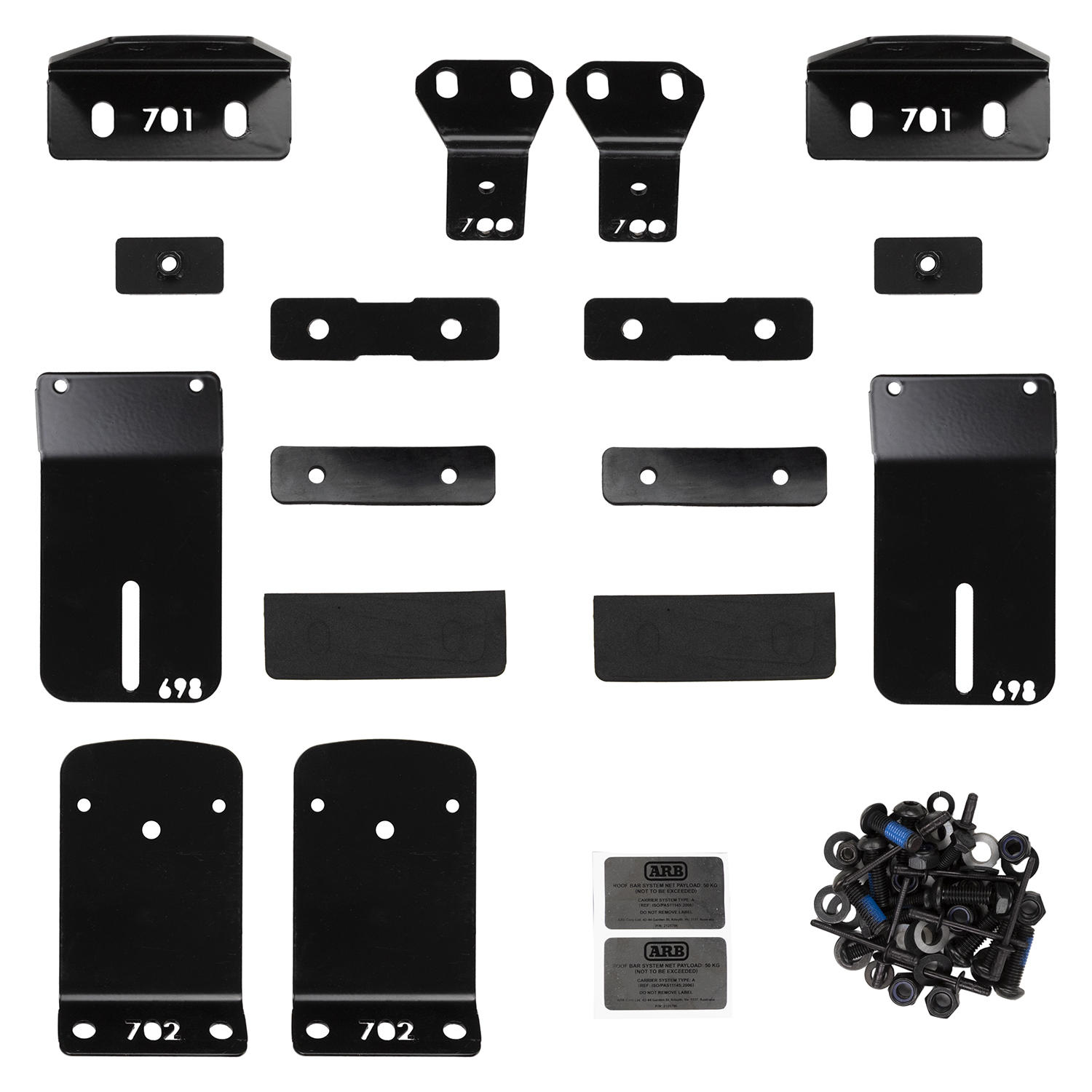

- Supports de fixation intérieurs et extérieurs spécifiques inclus

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

Fonction et usage:

- Permet l'installation d'une barre de toit ARB en position avant sur le hard top

- Assure la liaison entre la barre, la coque du hard top et les éléments de fixation intérieurs

- Répartit les efforts entre les supports extérieurs et la structure intérieure du hard top

- Permet le transport d'équipements dans la limite de charge prescrite par ARB

- Peut être associé au kit arrière ARB 4170106 pour obtenir un système à deux barres

- Charge maximale combinée de 50 kg avec les kits avant et arrière et deux barres ARB adaptées ARB 4x4 Accessories

Installation:

- Préparer les supports, joints et éléments de fixation

- Installer les supports intérieurs spécifiques dans le hard top

- Réaliser les perçages nécessaires conformément à la notice ARB

- Installer les supports extérieurs à travers la coque du hard top

- Appliquer un produit d'étanchéité approprié autour des entretoises et points de passage

- Fixer la barre de toit sur les supports extérieurs

- Régler la hauteur et l'alignement de la barre

- Serrer les fixations M8 à 22 Nm

- Serrer les fixations M6 à 9 Nm

- Effectuer un contrôle d'étanchéité après installation

- Temps de montage indicatif: 0h30

Avantages:

- Montage spécifique au Volkswagen Amarok

- Compatible avec les hard tops ARB Classic et Classic Plus

- Installation dédiée à la barre de toit avant

- Supports intérieurs et extérieurs spécifiques au véhicule

- Hauteur et orientation de la barre réglables lors du montage

- Possibilité de compléter l'installation avec une seconde barre arrière

- Compatible avec plusieurs longueurs de barres ARB

- Charge utile nette jusqu'à 25 kg par barre
