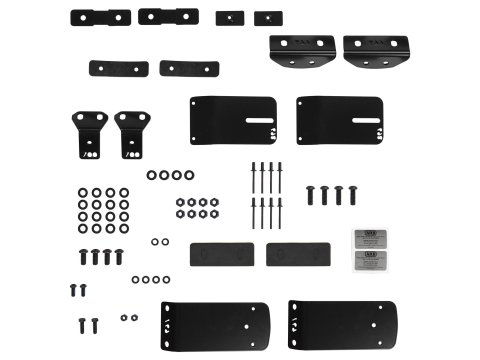

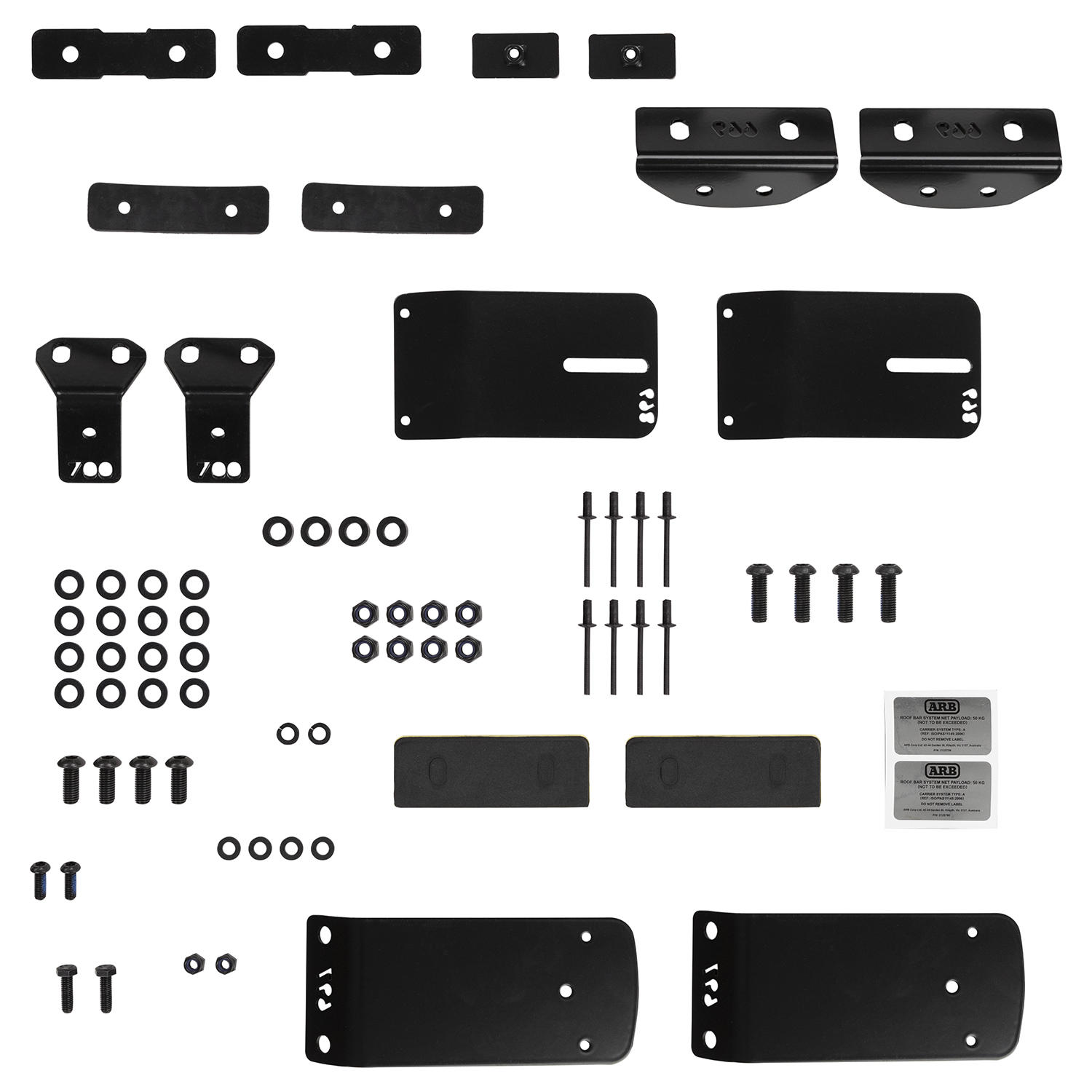

Le kit de montage ARB 4170106 est conçu pour permettre l'installation d'une barre de toit ARB en position arrière sur les hard tops ARB Classic et Classic Plus équipant le Volkswagen Amarok Double Cab 2010-2022. Il constitue le système de fixation entre la barre de toit et la structure du hard top.

Ce kit fait partie du système ARB Light Duty Roof Load. Utilisé avec une barre de toit ARB adaptée, il autorise une charge utile nette maximale de 25 kg par barre. Il peut être associé au kit avant ARB 4170105 pour constituer un ensemble à deux barres d'une capacité totale maximale de 50 kg.

Caractéristiques techniques:

- Type: kit de montage pour barre de toit ARB

- Position de montage: arrière

- Hard tops compatibles: ARB Classic et Classic Plus

- Carrosserie: Double Cab

- Système: ARB Light Duty Roof Load

- Supports de montage spécifiques au véhicule

- Charge utile nette maximale: 25 kg par barre

- Compatible avec barre ARB 1250 mm

- Compatible avec barres ARB 1350 mm et 1500 mm prévues pour ce système

- Barre de toit vendue séparément

- Kit avant ARB 4170105 vendu séparément

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

Fonction et usage:

- Permet l'installation d'une barre de toit ARB en position arrière sur un hard top Classic ou Classic Plus

- Assure la liaison entre la barre, la coque du hard top et les supports intérieurs

- Répartit les efforts générés par la charge sur la structure du hard top

- Permet une charge utile nette jusqu'à 25 kg avec une barre ARB compatible

- Peut être associé au kit avant ARB 4170105 pour constituer un système à deux barres

- Permet une charge utile nette totale jusqu'à 50 kg avec les kits avant et arrière et deux barres adaptées ARB 4x4 Accessories

Installation:

- Préparer les supports et les joints avant montage

- Installer les supports intérieurs sur la structure du hard top

- Réaliser les perçages nécessaires conformément à la notice ARB

- Installer les supports extérieurs à travers la coque du hard top

- Mettre en place les entretoises et assurer l'étanchéité des passages

- Fixer la barre de toit sur les supports

- Régler la hauteur et l'orientation de la barre

- Serrer les fixations M8 à 22 Nm

- Serrer les fixations M6 à 9 Nm

- Effectuer un contrôle d'étanchéité après installation

- Temps de montage indicatif: 0h30

Avantages:

- Montage spécifique au Volkswagen Amarok

- Compatible avec les hard tops ARB Classic et Classic Plus

- Installation dédiée à la barre de toit arrière

- Supports intérieurs et extérieurs spécifiques inclus

- Hauteur et orientation de la barre réglables lors du montage

- Possibilité d'association avec le kit avant ARB 4170105

- Compatible avec plusieurs longueurs de barres ARB

- Charge utile nette jusqu'à 25 kg par barre
