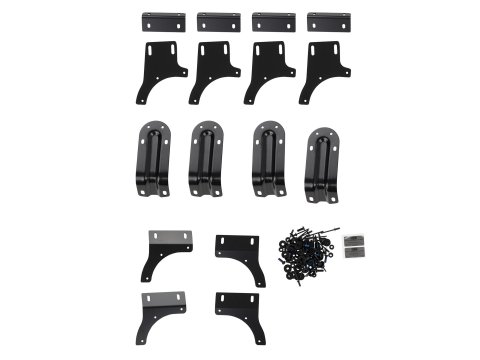

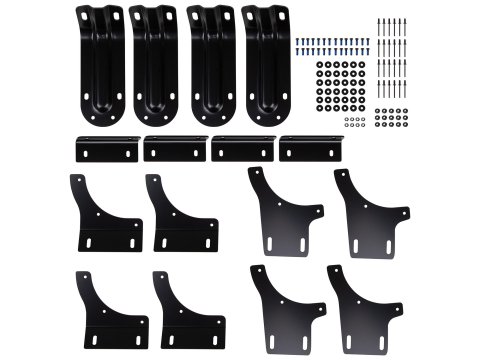

Le kit de renfort intérieur ARB 4140021 est conçu pour les hard tops ARB Ascent montés sur Ford Ranger Double Cab T6 / T7 / T8 2012-2022, y compris le Ford Ranger Raptor Double Cab 2019-2021. Il constitue la structure de support interne nécessaire à l'installation de systèmes de portage sur le toit du hard top, notamment des barres de toit ou des galeries compatibles ARB.

Contrairement aux kits tubulaires 4140040 et 4140070 des gammes Classic / Classic Plus, le système de l'Ascent repose sur un ensemble de supports internes spécifiques fixés autour des cadres de vitres et reliés aux points de fixation supérieurs du toit. L'objectif est de reprendre et répartir les efforts liés au chargement de toit tout en limitant les contraintes exercées directement sur la coque du hard top.

Caractéristiques techniques:

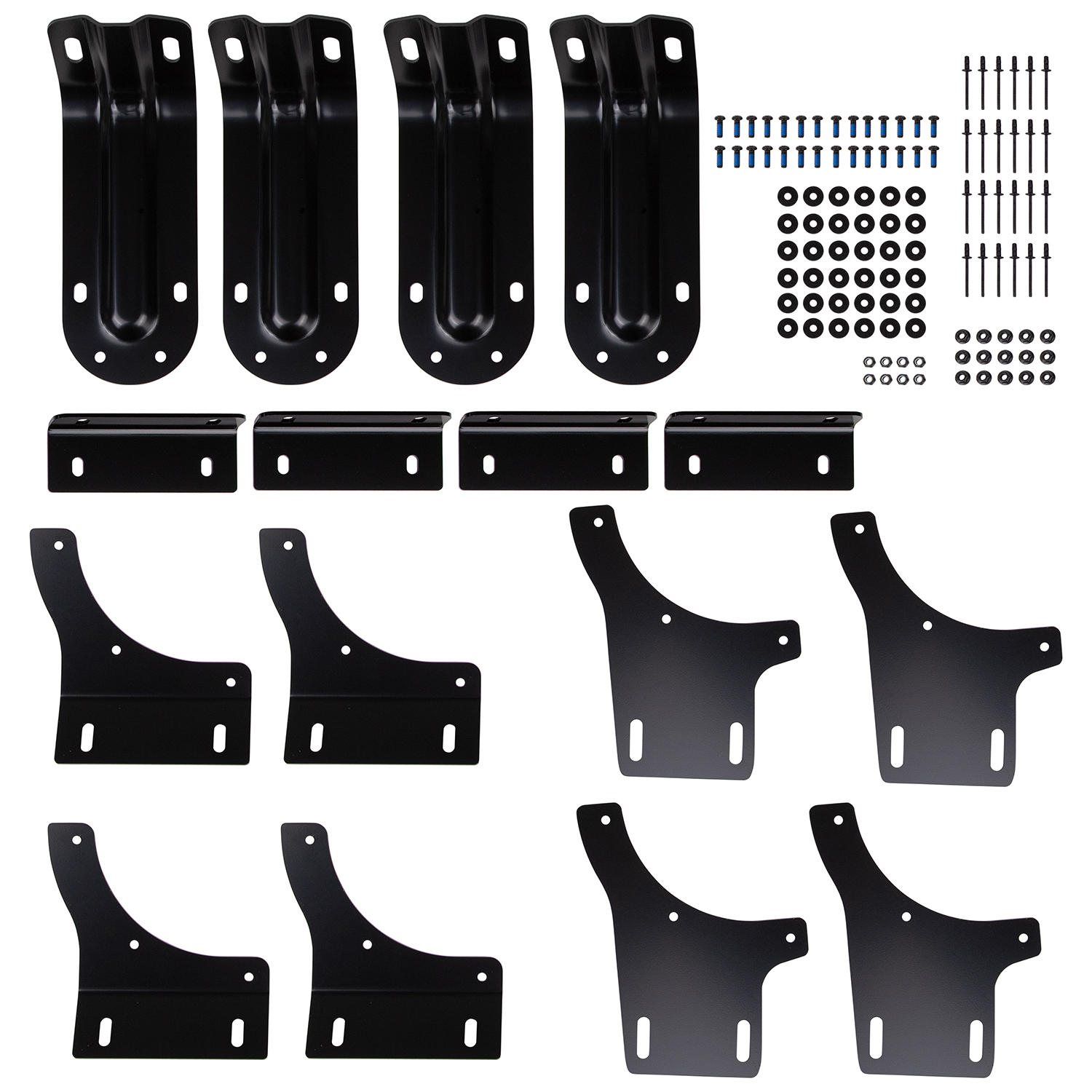

- Kit de renfort intérieur ARB

- Pour hard top ARB Ascent

- Montage spécifique au véhicule

- Supports inférieurs gauche et droit

- Supports supérieurs avant et arrière

- Plaques de fixation supérieures

- Supports de montage inférieurs

- Visserie et rivets de montage inclus

- Prévu pour l'installation de barres de toit ou d'une galerie compatible

- Compatible avec les systèmes de portage ARB Ascent correspondants

Fonction & usage:

- Renforce la structure intérieure du hard top Ascent.

- Crée une liaison structurelle entre les cadres internes du hard top et les équipements installés sur le toit.

- Permet le montage sécurisé de barres de toit ou d'une galerie compatible.

- Répartit les charges sur plusieurs points de fixation du hard top.

- Limite les contraintes localisées sur la coque.

- Améliore la stabilité du système de portage.

- Constitue un élément obligatoire du système ARB lorsqu'un équipement de toit Ascent compatible est installé.

Installation:

- Le montage s'effectue à l'intérieur du hard top Ascent et nécessite la préparation de points de fixation dans la coque et les cadres de vitres.

- La notice prévoit notamment:

préparation des supports internes

perçage de 8 ouvertures de 20 mm dans le toit du hard top

fixation des supports inférieurs sur les cadres de vitres

perçage des cadres de vitres avec un foret de 5 mm

fixation par rivets

montage des supports supérieurs en liaison avec les pieds de barres de toit ou supports de galerie

perçage complémentaire avec foret de 6,5 mm

contrôle de l'ensemble et test d'étanchéité final

- Couples de serrage indiqués par ARB:

M6: 9 Nm

M8: 22 Nm

- ARB annonce un temps de montage d'environ 2 heures, auquel doit être ajouté le temps nécessaire à l'installation de l'équipement de toit.

- Après montage d'une galerie ou de barres de toit, ARB indique qu'un réglage des verrous des vitres latérales relevables ou de la porte arrière peut être nécessaire en raison de la légère déformation induite par le serrage du système.

Avantages:

- Renforcement structurel du hard top Ascent

- Préparation au montage d'équipements de toit

- Répartition plus homogène des charges

- Limitation des contraintes sur la coque

- Intégration directe aux cadres de vitres du hard top

- Compatible avec différentes solutions de portage ARB Ascent

- Visserie et supports spécifiques inclus

- Installation intégrée sans structure tubulaire apparente traversant largement l'espace intérieur
