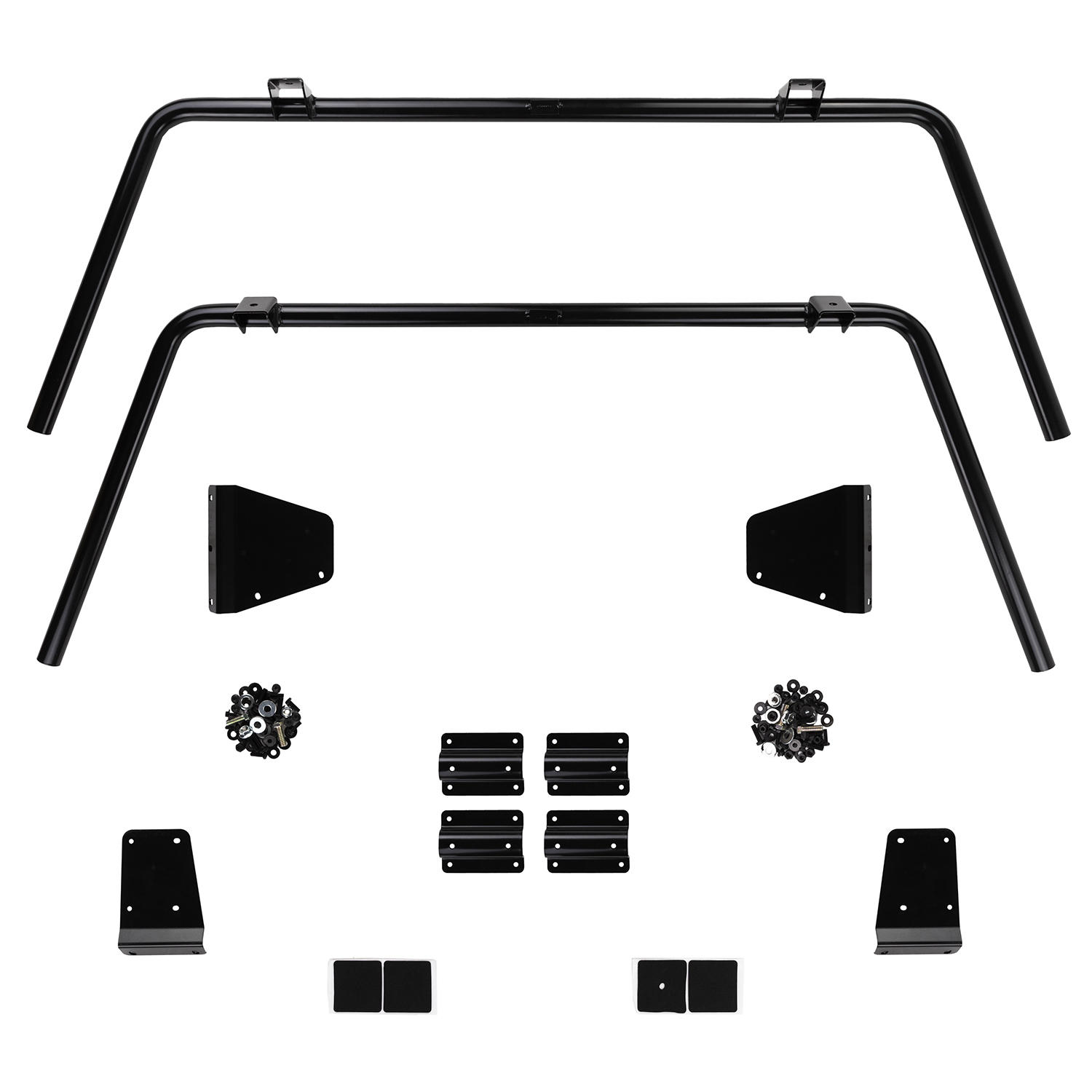

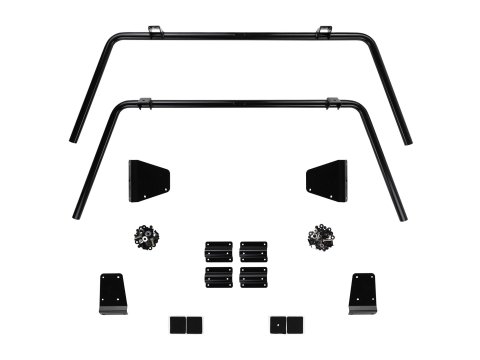

Le kit de renfort intérieur ARB 4114050 est conçu pour renforcer la structure d'un hard top ARB Classic monté sur Toyota Hilux Vigo Double Cab 2005-2015.

Installé à l'intérieur du hard top, ce système de cadres tubulaires permet de reprendre et de répartir les charges appliquées sur le toit, notamment lors de l'installation de barres de toit ou d'une galerie.

La référence 4114050 correspond au jeu complet avant et arrière.

Caractéristiques techniques:

- Type: kit de renfort intérieur tubulaire

- Compatible avec hard top ARB Classic

- Montage à l'intérieur du hard top

- Jeu complet comprenant un cadre avant et un cadre arrière

- Cadres tubulaires fixés sur les rails de benne

- Supports de fixation gauche et droit spécifiques

- Fixations pour montage de galerie ou de barres de toit incluses

- Joints d'appui inclus

- Visserie M6, M8 et M10 incluse

- Vendu par paire

Fonction et usage:

- Renforce la structure interne du hard top.

- Permet de mieux répartir les charges appliquées sur le toit.

- Sert de structure de reprise de charge pour l'installation de barres de toit ou d'une galerie.

- Limite les contraintes directement appliquées sur la coque du hard top.

- Relie les points de charge du toit à la structure du véhicule via les supports fixés sur les rails de benne.

- Convient à une utilisation avec les systèmes de portage ARB compatibles.

Installation:

- Installer les joints sur les supports soudés aux cadres internes.

- Positionner les supports avant sur les rails de benne.

- Percer les rails de benne selon les points de fixation prévus.

- Fixer le cadre avant à l'aide des brides et de la visserie fournie.

- Répéter l'opération pour le cadre arrière.

- Positionner les cadres verticalement jusqu'au contact avec le toit du hard top.

- Percer des avant-trous de 6 mm au travers de la coque en utilisant les supports comme guides.

- Réaliser ensuite les passages de 25 mm nécessaires aux points de fixation du toit.

- Repositionner les cadres et effectuer le serrage final.

- Conserver les fixations M10 et entretoises pour le montage ultérieur des barres de toit ou de la galerie.

Avantages:

- Renforcement structurel du hard top

- Répartition des charges sur la structure du véhicule

- Jeu complet avant et arrière

- Prévu pour l'installation de barres de toit ou d'une galerie

- Supports spécifiques au Toyota Hilux

- Visserie et éléments de fixation fournis

- Montage documenté par ARB

- Compatible avec les systèmes de portage ARB prévus pour hard top Classic
