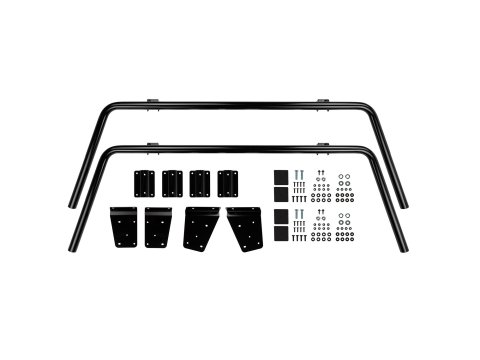

Le kit de renfort intérieur ARB 4114060 est conçu pour renforcer la structure d'un hard top ARB Classic monté sur Toyota Hilux Revo Double Cab 2016-2025, avec benne standard sans crochets latéraux. Il comprend un cadre tubulaire avant et un cadre tubulaire arrière installés à l'intérieur du hard top afin de créer une structure de support pour le montage de barres de toit ou d'une galerie.

Les cadres internes viennent reprendre les efforts entre les points de fixation de toiture et les points de montage inférieurs du hard top, afin que les équipements installés sur le toit ne reposent pas uniquement sur la coque du hard top.

Caractéristiques techniques:

- Type: kit de renfort intérieur complet

- Compatibilité hard top: ARB Classic

- Type de benne: standard sans crochets latéraux

- Comprend un cadre intérieur avant

- Comprend un cadre intérieur arrière

- Structure tubulaire en acier

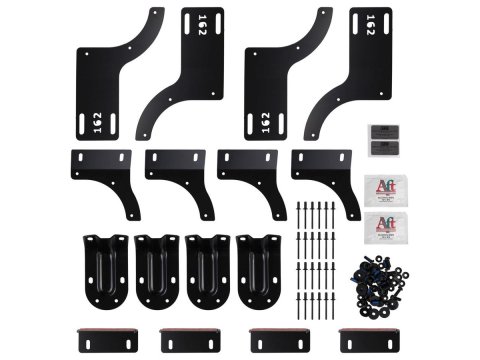

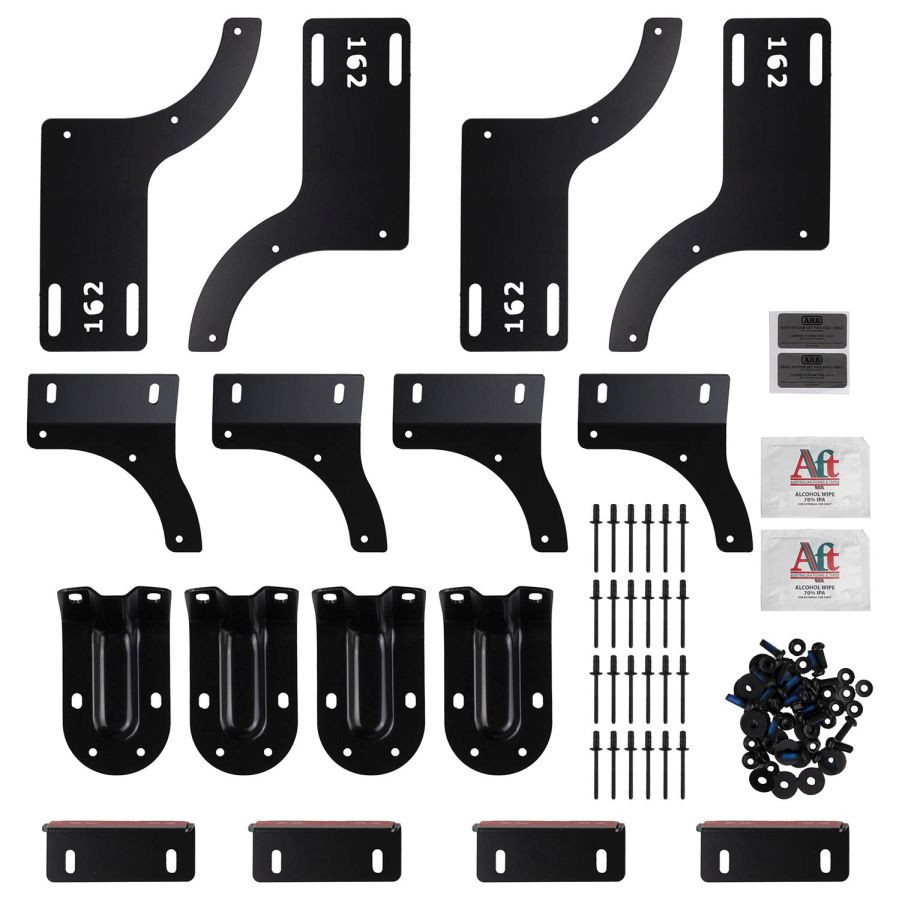

- Supports de fixation gauche et droit spécifiques

- Brides de maintien pour cadres tubulaires

- Joints de protection inclus

- Fixations M6 et M8 incluses

- Vis autoforeuses de verrouillage des cadres incluses

- Fixations M10 et entretoises prévues pour le montage de barres de toit ou d'une galerie

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

- Couple de serrage M10: 44 Nm

Fonction et usage:

- Renforce intérieurement le hard top aux points avant et arrière

- Crée quatre points structurels de support pour les équipements installés sur le toit

- Permet le montage de barres de toit ou d'une galerie avec reprise des efforts par les cadres internes

- Relie les points de fixation supérieurs aux points de montage inférieurs du hard top

- Permet de mieux répartir les charges appliquées sur le toit

- Évite que les charges de toit soient reprises uniquement par la coque du hard top

- Constitue un système complet avec cadre avant et cadre arrière

Installation:

- Repérer les quatre emplacements moulés dans le toit du hard top

- Réaliser des ouvertures de 25 mm dans la coque aux emplacements prévus

- Ébavurer les ouvertures et retirer les copeaux

- Installer les joints sur les supports soudés aux cadres

- Positionner les supports inférieurs avant et arrière sur les points de fixation du hard top

- Installer le cadre arrière puis le pousser vers le toit jusqu'à ce qu'il soit en contact avec la coque

- Installer le cadre avant suivant le même principe

- Positionner les cadres à l'aide des brides de maintien et de la visserie M6

- Appliquer du silicone au niveau des ouvertures de 25 mm

- Mettre en place les entretoises de 23 × 5 mm

- Installer ensuite les barres de toit ou la galerie à l'aide des fixations M10 prévues

- Après installation des équipements de toit, serrer les fixations M6 et M8 aux couples prescrits

- Verrouiller définitivement les quatre supports avec les vis autoforeuses prévues

La notice précise que le verrouillage définitif des cadres doit être réalisé après le montage et le serrage des supports de galerie ou de barres de toit.

Avantages:

- Kit complet avant + arrière

- Renforcement structurel du hard top

- Création de points de support dédiés aux équipements de toit

- Meilleure répartition des efforts sur la structure

- Cadres tubulaires spécifiques au Toyota Hilux

- Permet le montage d'une galerie ou de barres de toit adaptées

- Visserie, joints, supports et entretoises nécessaires inclus

- Système intégré à l'intérieur du hard top
