Le kit de renfort intérieur ARB 4114120 est conçu pour renforcer la structure d'un hard-top ARB Classic installé sur un Toyota Hilux Revo Double Cab équipé d'une benne J-Deck.

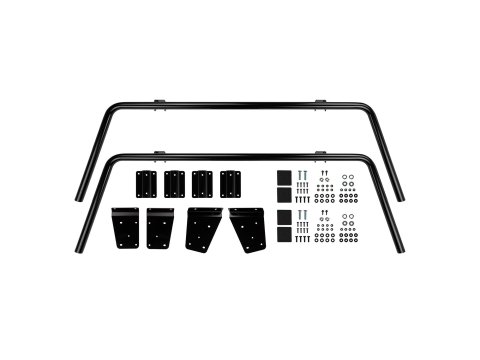

Installé à l'intérieur du hard-top, ce système se compose d'un cadre tubulaire avant et d'un cadre tubulaire arrière. Il permet de reprendre les efforts générés par les équipements installés sur le toit et constitue la structure de support nécessaire au montage de barres de toit ou d'une galerie.

Le système ARB utilise des barres de toit Thule ou Rhino-Rack associées à cette structure intérieure afin que la charge soit reprise par le véhicule et non uniquement par la coque du hard-top. Cette configuration permet d'adapter différents accessoires de transport destinés à un usage professionnel ou loisir.

Caractéristiques techniques:

- Type: kit de renfort intérieur complet

- Position: avant et arrière du hard-top

- Construction: structure tubulaire intérieure

- Compatible avec les systèmes de barres de toit et galeries ARB

- Prévu pour hard-top ARB Classic

- Type de benne: J-Deck

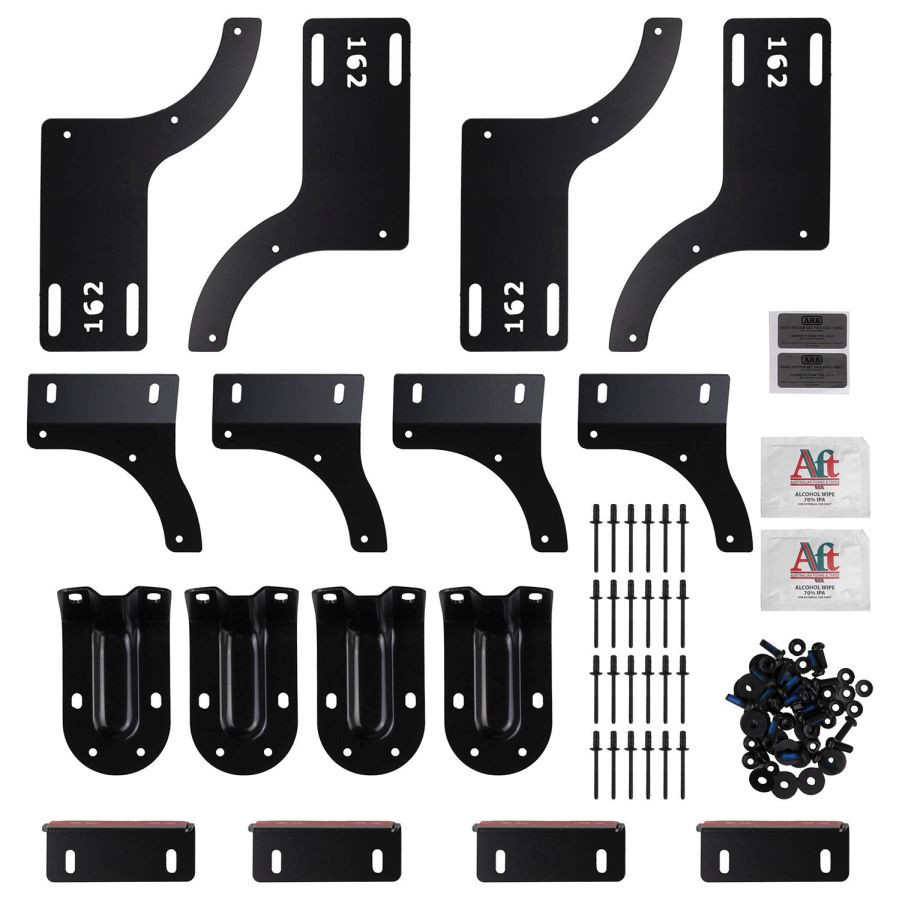

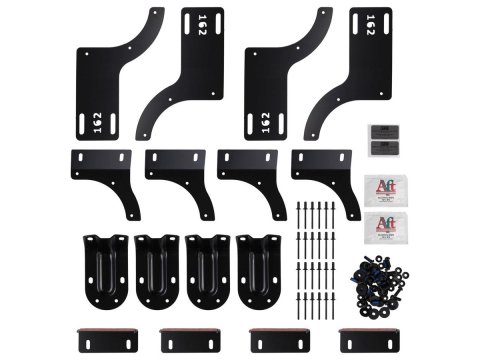

- Kit comprenant les cadres avant et arrière, supports de fixation, brides, joints, entretoises et visserie nécessaire au montage

Fonction et usage:

- Le kit renforce le hard-top afin de permettre l'installation d'un système de portage sur son toit.

- Les cadres tubulaires avant et arrière sont installés à l'intérieur du hard-top et reliés à ses points de fixation. Les points supérieurs permettent ensuite de recevoir les supports du système de barres de toit ou de galerie.

- Cette conception évite de faire supporter la charge uniquement par la coque du hard-top et permet de créer une structure adaptée au transport d'équipements sur le toit.

Installation:

- Le montage nécessite la mise en place des cadres tubulaires avant et arrière à l'intérieur du hard-top ainsi que de leurs supports inférieurs.

- La coque du hard-top doit être percée aux quatre emplacements moulés prévus par ARB à l'aide d'une scie-cloche de 25 mm.

- Les cadres avant et arrière sont ensuite positionnés contre le toit du hard-top et fixés sur leurs supports. Les points supérieurs reçoivent les entretoises et la visserie M10 nécessaires au montage des barres de toit ou de la galerie.

- Une fois le système de portage installé et serré, les fixations M6 et M8 doivent être serrées aux couples prescrits par ARB puis les cadres immobilisés à l'aide des vis autoforeuses prévues dans le kit.

Avantages:

- Renforce la structure intérieure du hard-top

- Permet l'installation de barres de toit ou d'une galerie

- Répartit les efforts liés aux charges transportées sur le toit

- Cadres de renfort avant et arrière inclus

- Fixations spécifiques au Toyota Hilux

- Conception dédiée aux hard-tops ARB Classic

- Compatible avec différents systèmes de portage et accessoires de toit
