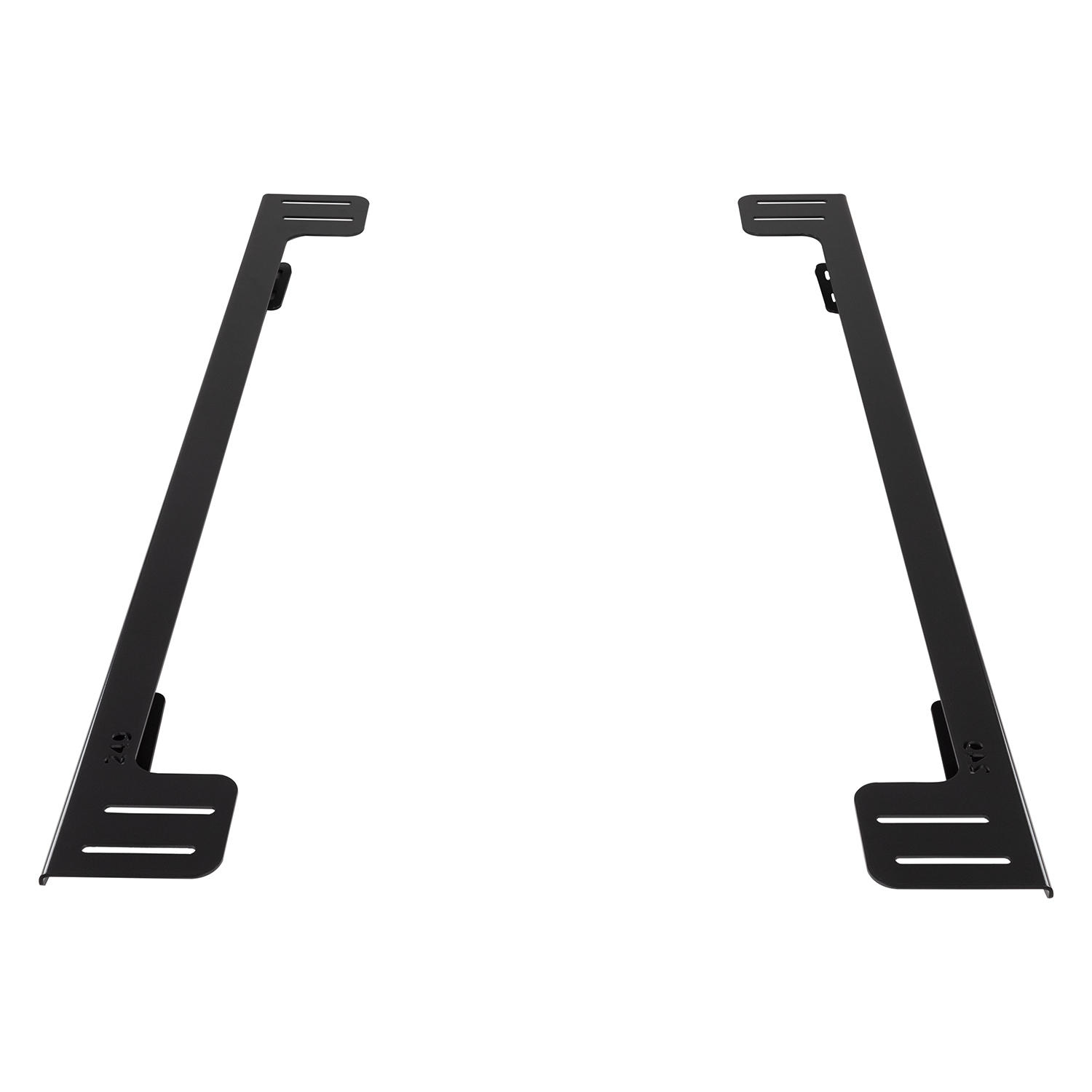

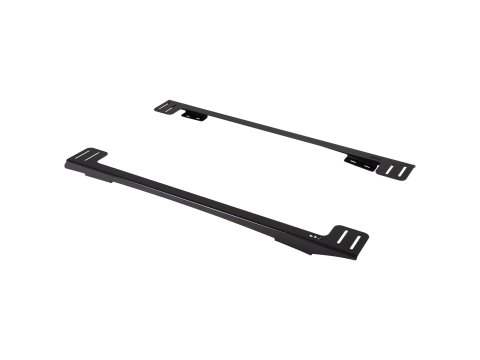

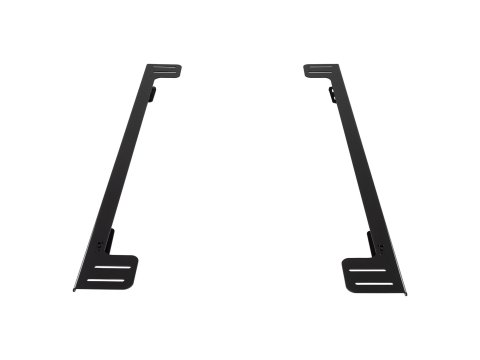

Le kit de montage ARB 4140095 est conçu pour installer une galerie ARB Trade Rack sur un hard top ARB Ascent monté sur Ford Ranger Double Cab T9 2022+ et Ford Ranger Raptor Double Cab 2022+.

Le kit assure la liaison entre la galerie Trade Rack, la coque du hard top et les renforts intérieurs Ascent. Il permet ainsi de répartir les charges sur plusieurs points de fixation de la structure du hard top et de conserver une fixation stable pour le transport d'équipements. La fiche officielle ARB précise que ces supports sont spécifiquement conçus pour le hard top Ascent du Ford Ranger.

Caractéristiques techniques:

- Type: kit de montage pour galerie Trade Rack

- Compatible avec hard top ARB Ascent

- Compatible avec galeries ARB Trade Rack

- Renfort intérieur ARB 4140090 requis

Fonction et usage:

- Permet l'installation d'une galerie ARB Trade Rack sur le toit d'un hard top ARB Ascent.

- Assure une liaison structurelle entre la galerie et le kit de renfort intérieur du hard top.

- Répartit les charges sur plusieurs points de fixation afin de limiter les contraintes appliquées directement à la coque.

- Permet d'augmenter la capacité de transport du hard top pour du matériel de travail, de camping ou de voyage.

- Doit être utilisé avec le kit de renfort intérieur ARB spécifique au hard top Ascent.

- ARB associe le 4140095 aux galeries Trade Rack acier et aluminium de 1850 × 1250 mm pour le Ranger Raptor 2022+.

Installation:

- Temps de montage indicatif: environ 1 heure, hors montage du kit de renfort intérieur

- Le kit doit être utilisé avec les renforts intérieurs Ascent adaptés. ARB précise que les supports internes doivent être installés avant la mise en place définitive des supports de galerie.

- Les supports de galerie sont d'abord positionnés sur la galerie en fonction de l'entraxe des points de fixation réalisés lors du montage du kit de renfort intérieur. Ils restent mobiles pendant cette étape afin de permettre leur alignement précis.

- La galerie est ensuite positionnée sur le toit du hard top à deux personnes. Les supports sont alignés avec les perçages du toit puis reliés aux renforts intérieurs à l'aide de la visserie prévue.

- Après montage, les fixations sont serrées à 22 Nm puis un contrôle des couples de serrage et un test d'étanchéité des points de fixation doivent être réalisés.

Avantages:

- Conçu pour hard top ARB Ascent

- Permet le montage d'une galerie ARB Trade Rack

- Liaison directe avec les renforts intérieurs du hard top

- Répartition homogène des charges

- Supports spécifiques droit et gauche

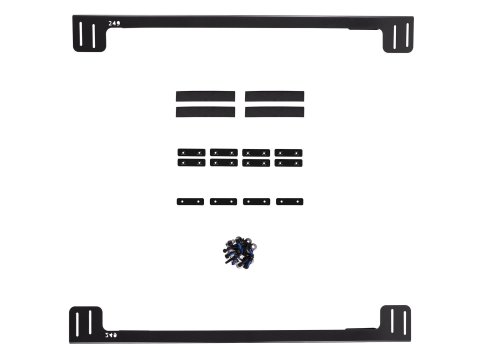

- Éléments d'étanchéité et visserie inclus
