Le kit de montage ARB 4140470 est conçu pour permettre l'installation de barres de toit sur un hard top ARB Ascent monté sur Ford Ranger Double Cab T9 2022+ et Ford Ranger Raptor Double Cab 2022+.

Le kit comprend les supports de montage nécessaires pour relier les barres de toit aux renforts intérieurs du hard top Ascent. Il permet ainsi de transmettre les charges vers la structure renforcée du hard top plutôt que de les faire supporter uniquement par la coque. Les barres de toit sont vendues séparément.

Caractéristiques techniques:

- Type: kit de montage pour barres de toit

- Compatible avec hard top ARB Ascent

- Kit de renfort intérieur ARB 4140090 requis

- Montage avec barres de toit compatibles vendues séparément

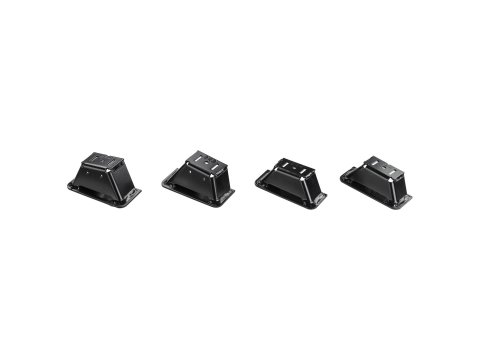

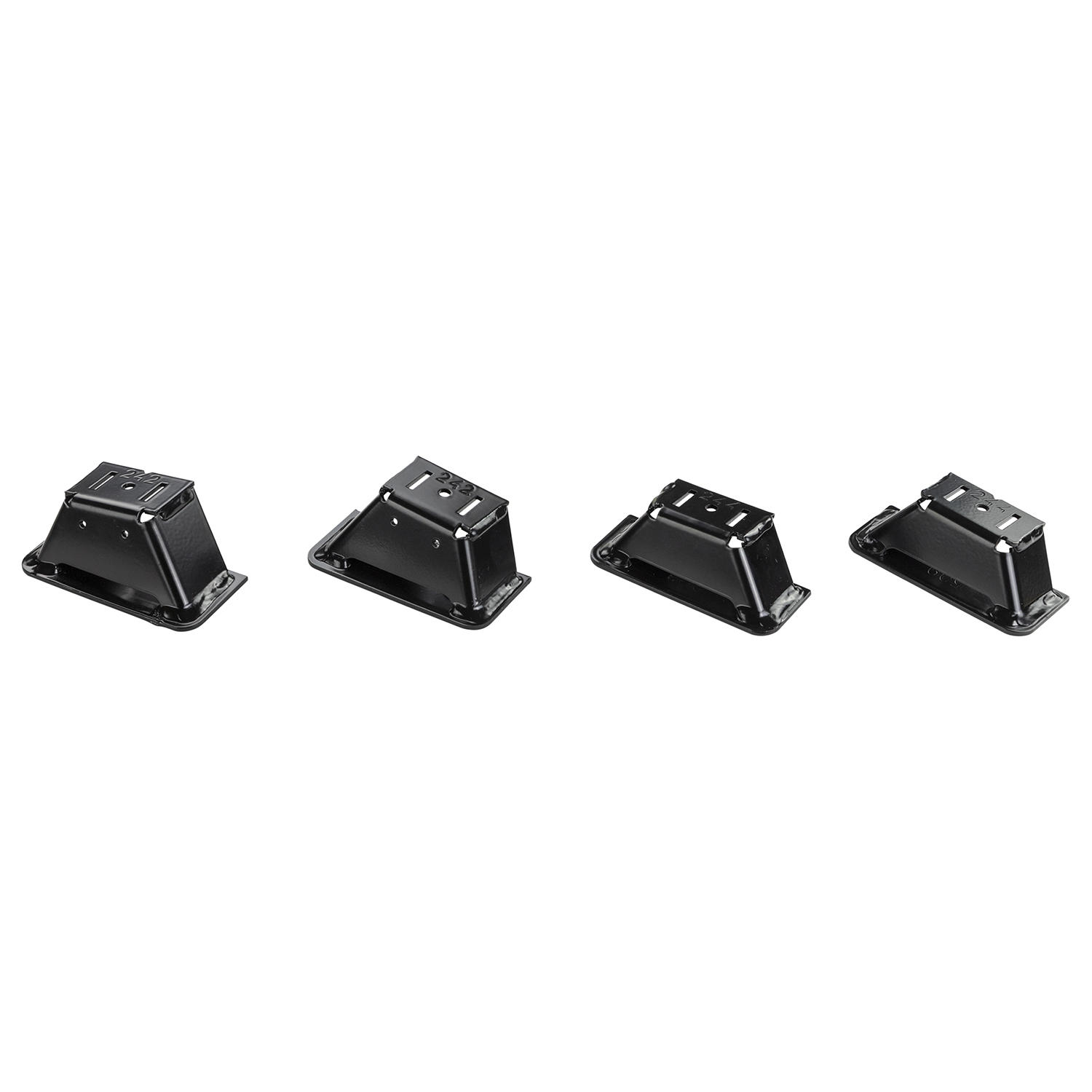

- Supports avant droit et gauche spécifiques

- Supports arrière droit et gauche spécifiques

- Charge maximale: selon l'étiquette de conformité du kit de renfort intérieur installé dans le hard top

Fonction et usage:

- Permet l'installation de barres de toit sur un hard top ARB Ascent.

- Assure la liaison entre les barres de toit et les renforts intérieurs du hard top.

- Répartit les charges sur les points structurels renforcés du hard top.

- Permet d'augmenter la capacité de transport disponible sur le toit du hard top.

- Peut être utilisé avec différentes longueurs et configurations de barres de toit compatibles.

- La charge admissible dépend de la valeur indiquée sur l'étiquette de conformité du kit de renfort intérieur ARB.

Installation:

- Temps de montage indicatif: environ 1 heure, hors montage du kit de renfort intérieur

- Le kit doit être installé avec le renfort intérieur ARB spécifique au hard top Ascent. Les supports intérieurs doivent être montés avant la fixation définitive des barres de toit.

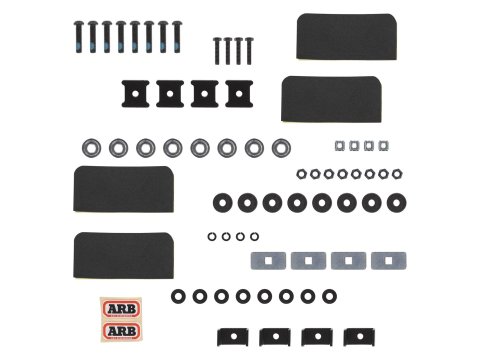

- Les supports avant et arrière sont préparés avec leurs joints, entretoises et éléments de fixation, puis positionnés sur les barres de toit. Les supports avant sont orientés avec leur partie la plus longue vers l'avant du véhicule, tandis que les supports arrière sont orientés vers l'arrière.

- Les barres sont ensuite positionnées sur les entretoises installées dans le toit du hard top et fixées aux renforts intérieurs à l'aide de la visserie prévue.

- ARB prévoit les couples de serrage suivants:

Fixations M6: 9 Nm

Fixations M8: 22 Nm

- Après montage, l'alignement des barres, les couples de serrage et l'étanchéité des points de fixation doivent être contrôlés.

Avantages:

- Conçu pour hard top ARB Ascent

- Permet l'installation de barres de toit

- Liaison directe avec le renfort intérieur ARB 4140090

- Répartition des charges sur la structure renforcée

- Supports spécifiques avant et arrière

- Éléments d'étanchéité inclus

- Montage documenté par ARB
