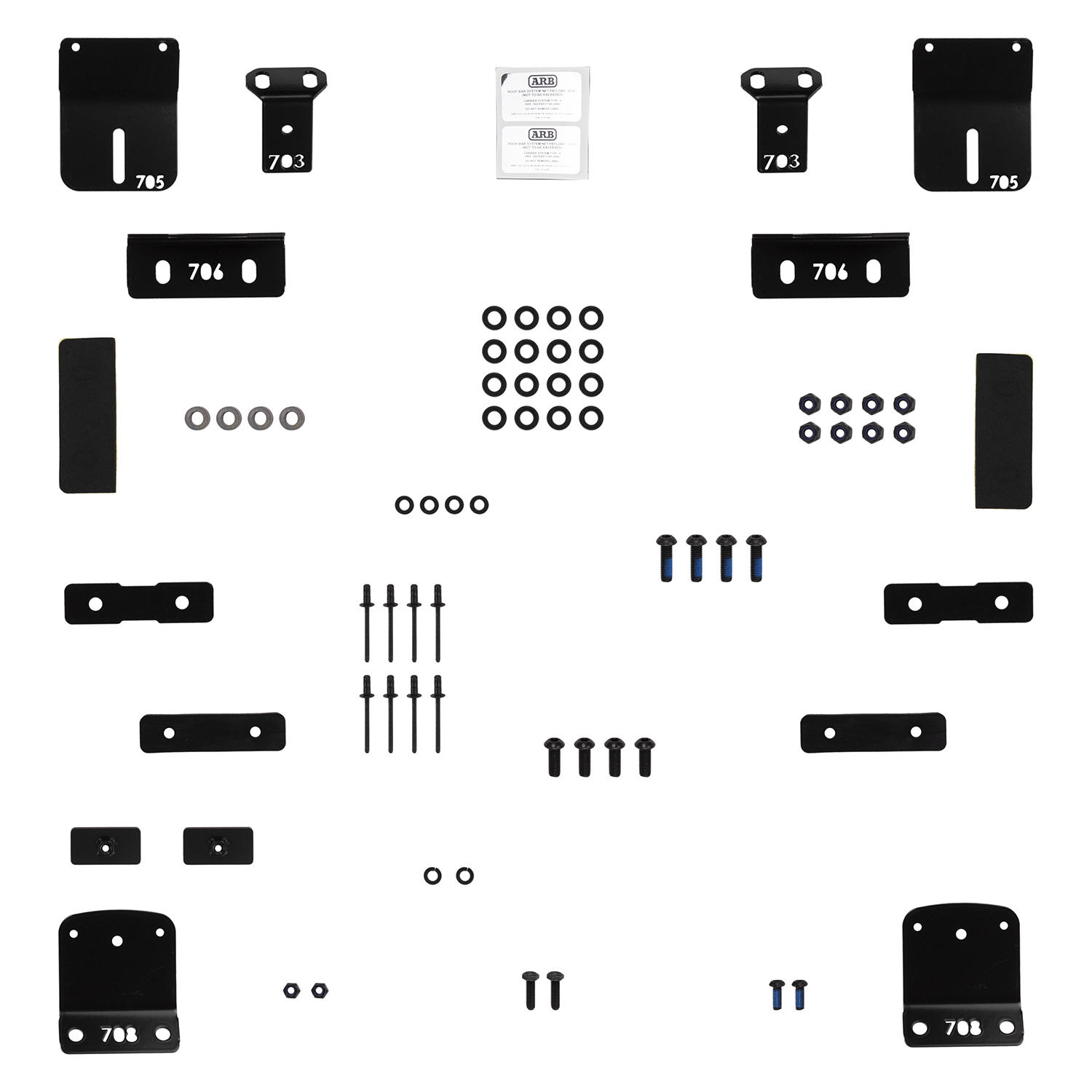

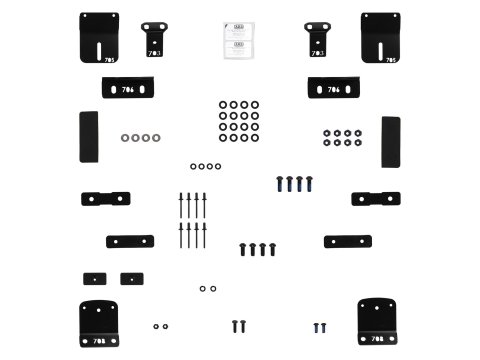

Le kit ARB 4146056 est conçu pour créer le point de montage arrière d'une barre de toit sur un hard top ARB Classic équipant le Mitsubishi L200 Double Cab 2015-2023.

Ce système comprend des supports internes et externes qui viennent renforcer localement le hard top afin que la charge appliquée sur la barre de toit soit reprise par une structure dédiée. Il est destiné exclusivement au montage de barres de toit, et non à une galerie complète.

Caractéristiques techniques:

- Type: kit de montage arrière pour barre de toit

- Gamme: ARB Light Duty Roof Load Accessories

- Compatible avec: hard top ARB Classic

- Position: arrière

- Kit arrière spécifique Mitsubishi Triton: 4146056

- Kit avant correspondant: 4146055

- Fixations et entretoises de montage incluses

- Joints de pieds et plaques d'étanchéité inclus

- Visserie M6 et M8 incluse

- Charge utile maximale: 25 kg par barre

- Couple de serrage M6: 9 Nm

- Couple de serrage M8: 22 Nm

Fonction et usage:

- Permet l'installation d'une barre de toit arrière sur un hard top ARB Classic

- Crée une liaison structurelle entre la barre de toit et le cadre du hard top

- Répartit les efforts entre supports internes et externes

- Permet le réglage de la hauteur de la barre

- Permet également d'ajuster son orientation

- Charge maximale de 25 kg par barre

- La charge doit être répartie uniformément

- Le centre de gravité doit être maintenu aussi bas que possible

- ARB recommande l'utilisation d'accessoires spécifiques pour le transport de vélos, skis ou kayaks

Installation:

- Installer les supports internes au niveau du cadre du hard top

- Utiliser un foret de 5 mm avec butée de profondeur pour les perçages de fixation

- Fixer les supports internes inférieurs avec des rivets de 4,8 mm

- Installer les supports internes supérieurs

- Repérer les passages dans la coque

- Réaliser les ouvertures de 16 mm

- Ébavurer les perçages

- Appliquer du silicone neutre autour des entretoises

- Installer les supports extérieurs

- Relier les supports extérieurs aux supports intérieurs avec la visserie M8

- Installer la barre de toit sur les supports supérieurs

- Régler la hauteur et l'orientation de la barre

- Serrer les fixations M8 à 22 Nm

- Serrer les fixations M6 à 9 Nm

- Installer les rivets de verrouillage définitifs

- Effectuer un contrôle d'étanchéité après montage

Avantages:

- Montage structurel dédié au hard top Classic

- Supports internes et externes inclus

- Répartition des charges sur plusieurs points

- Réglage en hauteur de la barre

- Réglage de son orientation

- Charge utile de 25 kg par barre

- Joints et étanchéité prévus aux points de passage
