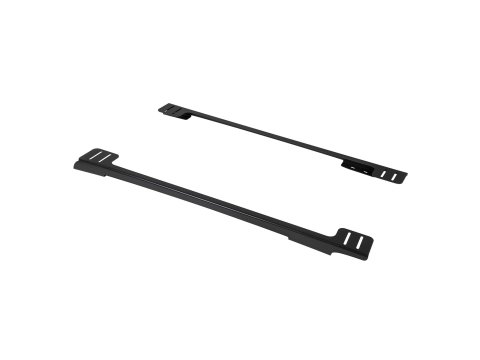

Le kit de montage ARB 4170094 est conçu pour permettre l'installation d'une galerie ARB Trade Rack sur un hard top ARB Ascent équipant le Volkswagen Amarok Double Cab 2010-2022. Il constitue l'interface entre la galerie, la coque du hard top et les renforts intérieurs afin d'obtenir une fixation adaptée à cette application.

Le système doit être utilisé conjointement avec les renforts intérieurs spécifiques au hard top Ascent, vendus séparément. Les supports se montent sur la galerie avant que l'ensemble ne soit positionné sur le hard top et relié aux renforts internes à travers la coque.

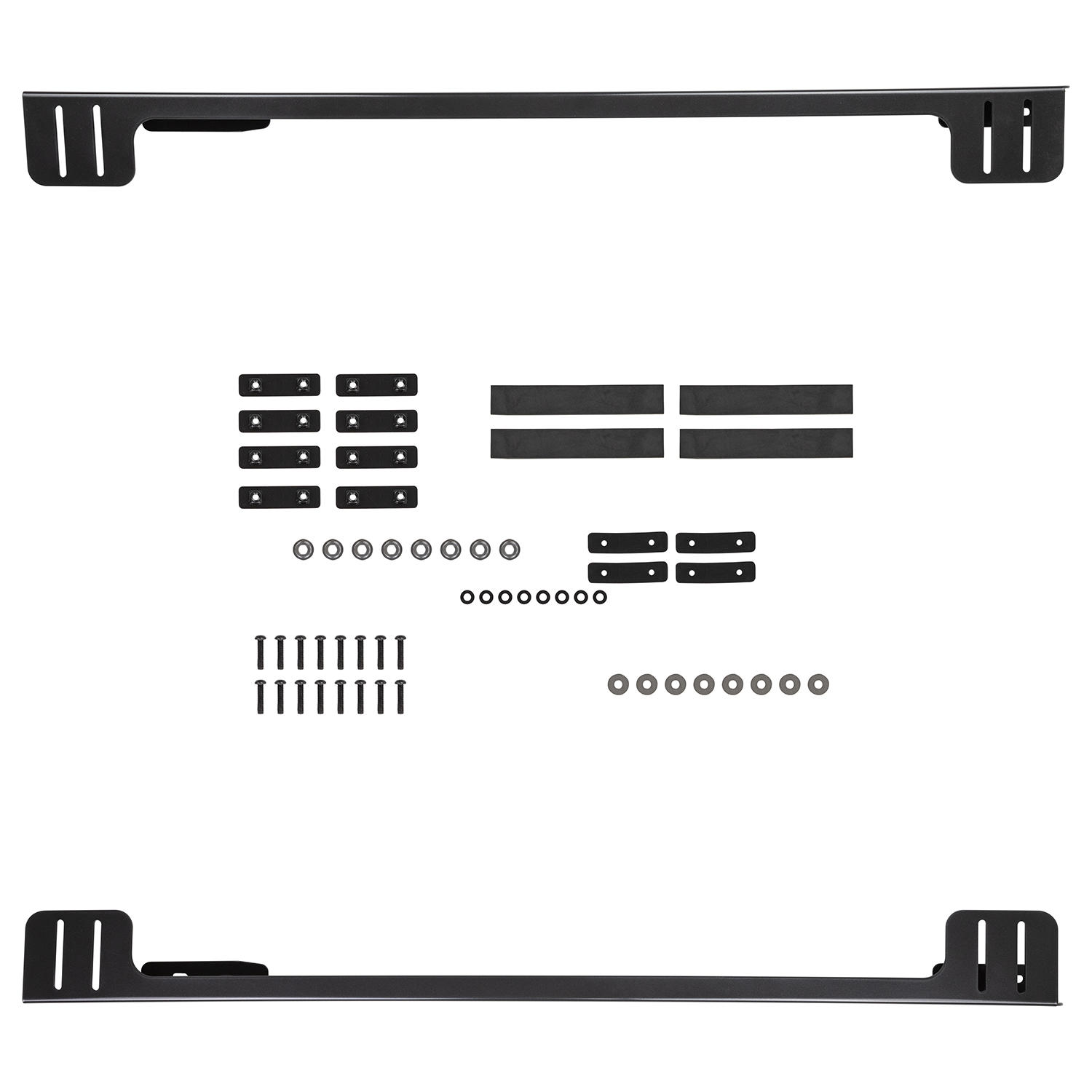

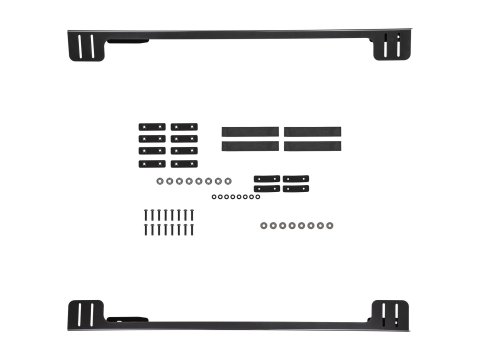

Caractéristiques techniques:

- Type: kit de montage pour galerie ARB Trade Rack

- Hard top compatible: ARB Ascent

- Carrosserie: Double Cab

- Finition: gris foncé

- Entretoises de fixation sur toit incluses

- Joints d'étanchéité des supports inclus

- Plaques de fixation incluses

- Visserie M8 incluse

- Couple de serrage M8: 22 Nm

- Renforts intérieurs du hard top requis et vendus séparément

- Renfort intérieur correspondant: ARB 4170050

- Galerie ARB Trade Rack vendue séparément

Fonction et usage:

- Permet l'installation d'une galerie ARB Trade Rack sur un hard top Ascent

- Assure la liaison entre la galerie, la coque du hard top et les renforts intérieurs

- Fournit des points de fixation spécifiques au Volkswagen Amarok

- Répartit les points de fixation entre la galerie et la structure renforcée du hard top

- Permet le transport d'équipements sur le toit dans les limites de charge prescrites par ARB

- S'utilise exclusivement avec les renforts intérieurs spécifiques au hard top Ascent

Installation:

- Installer préalablement les renforts intérieurs ARB adaptés au hard top Ascent

- Préparer les supports et mettre en place les joints d'étanchéité

- Installer les entretoises dans les points de fixation du toit du hard top

- Appliquer du silicone neutre autour des entretoises afin d'assurer l'étanchéité

- Mesurer les entraxes correspondant aux points de fixation des renforts intérieurs

- Préassembler les supports sur la galerie en fonction des entraxes relevés

- Positionner la galerie sur le hard top avec l'aide d'une seconde personne

- Aligner les supports avec les points de fixation des renforts intérieurs

- Fixer les supports à travers la coque du hard top et les renforts intérieurs

- Serrer les fixations M8 à 22 Nm

- Vérifier l'alignement de la galerie

- Effectuer un contrôle d'étanchéité autour des points de fixation après montage

- Temps de montage indicatif: 1h00, hors temps de montage des renforts intérieurs

Avantages:

- Montage spécifique au Volkswagen Amarok

- Compatible avec le hard top ARB Ascent

- Permet l'installation d'une galerie ARB Trade Rack

- Liaison directe avec les renforts intérieurs du hard top

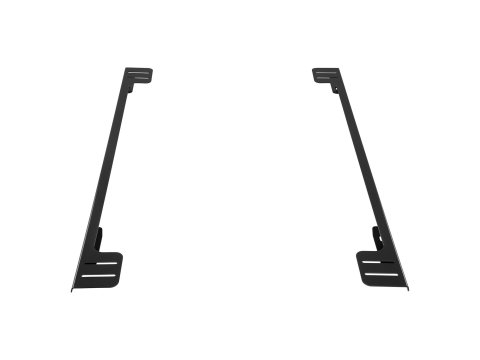

- Supports spécifiques droit et gauche

- Éléments de fixation et d'étanchéité inclus

- Compatible avec les galeries Trade Rack acier et aluminium prévues pour cette application

- Finition gris foncé
