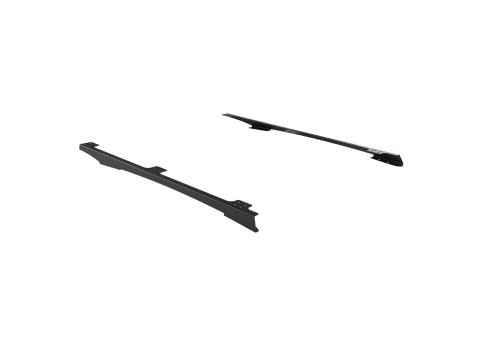

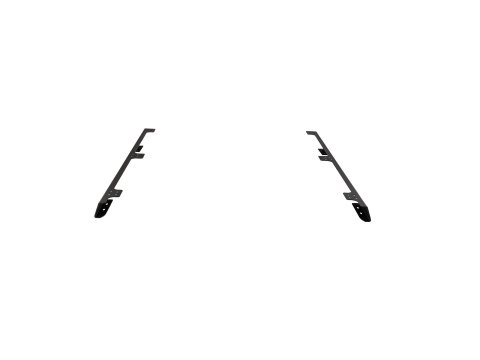

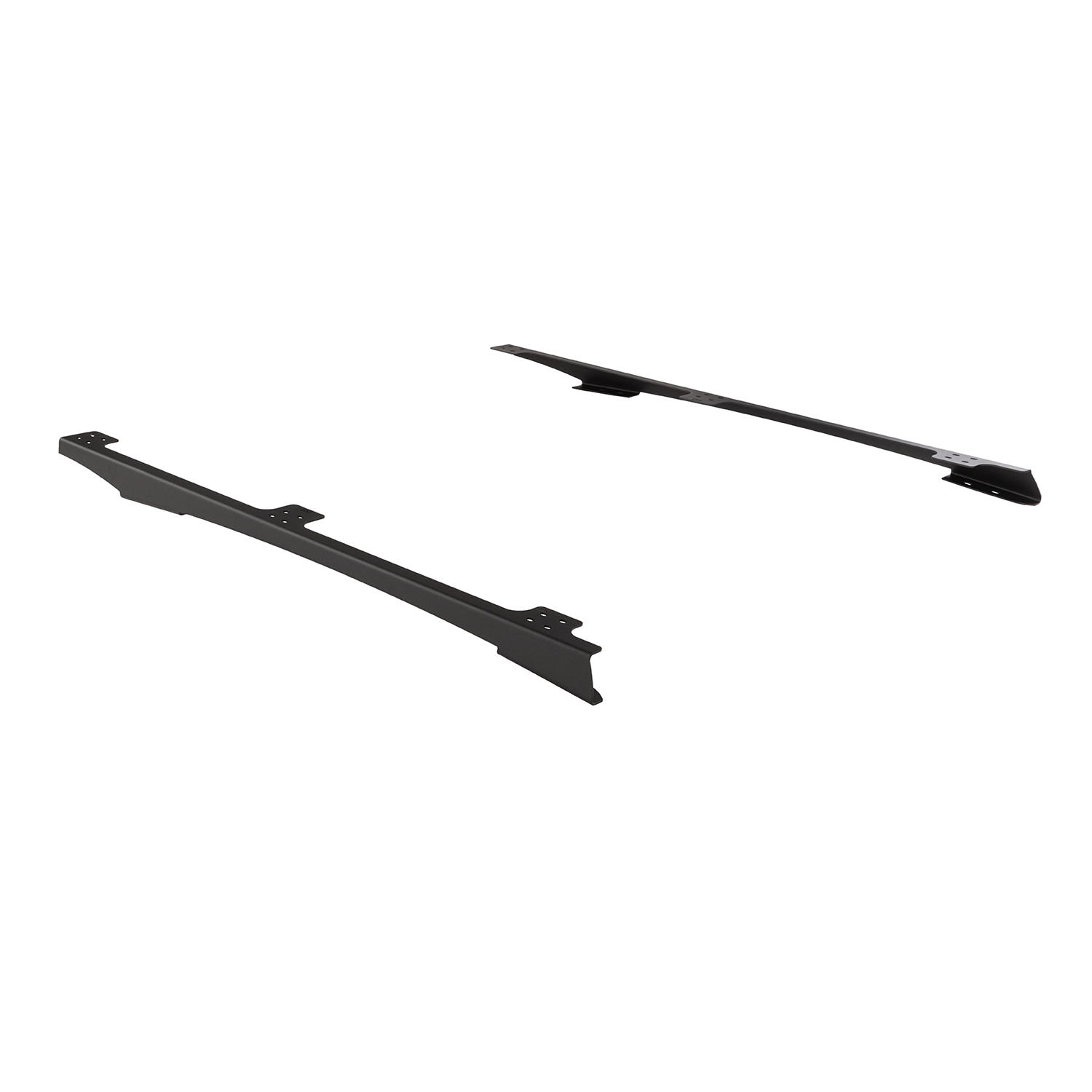

Le kit de montage ARB 17914010 est conçu pour installer une galerie ARB BASE Rack sur un hard top ARB Ascent équipant le Toyota Hilux Revo Double Cab A-Deck.

Il assure la liaison entre la galerie BASE Rack, la coque du hard top et les renforts intérieurs spécifiques. Cette configuration permet de répartir correctement les charges sur la structure renforcée du hard top tout en conservant une fixation stable de la galerie.

Associé au système ARB adapté, ce kit permet de conserver une charge dynamique sur toit jusqu'à 100 kg en utilisation tout-terrain. ARB indique que les supports ont été spécifiquement développés pour intégrer la BASE Rack à la structure du hard top Ascent.

Caractéristiques techniques:

- Type: kit de montage pour galerie BASE Rack

- Galerie compatible: ARB BASE Rack

- Hard top compatible: ARB Ascent

- Carrosserie: Double Cab

- Type de benne: A-Deck

- Montage spécifique au Toyota Hilux Revo

- Renfort intérieur ARB 4148020 requis

- Charge dynamique sur toit jusqu'à 100 kg avec configuration ARB adaptée

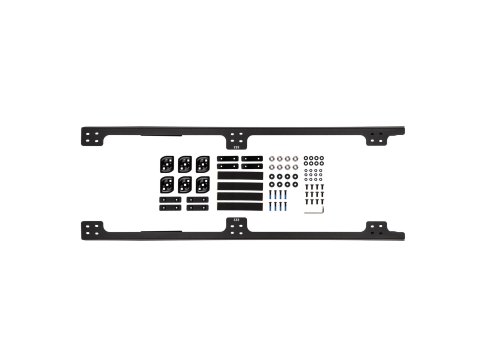

- Visserie, supports et éléments d'étanchéité nécessaires au montage inclus

Fonction et usage:

- Permet l'installation d'une galerie ARB BASE Rack sur le toit d'un hard top ARB Ascent.

- Assure la liaison entre la galerie, la coque du hard top et les renforts intérieurs.

- Permet de répartir les charges sur la structure renforcée du hard top.

- Permet de conserver la capacité de charge dynamique sur toit du hard top Ascent, jusqu'à 100 kg avec le système ARB complet adapté.

- Permet l'utilisation des accessoires compatibles avec le système modulaire ARB BASE Rack, notamment pour le transport d'équipements, de matériel de récupération ou d'une tente de toit. ARB 4x4 Accessories

Installation:

- Le kit doit être utilisé avec les renforts intérieurs spécifiques au hard top Ascent.

- Les renforts intérieurs doivent être installés avant la fixation définitive des supports de galerie. La notice ARB précise que les supports de toit sont reliés directement à cette structure interne.

- Les supports sont préparés avec leurs joints et éléments d'étanchéité, puis montés sur la galerie BASE Rack. L'ensemble est ensuite positionné sur le toit du hard top et fixé aux renforts intérieurs au travers des entretoises prévues.

- ARB prévoit un serrage des fixations M8 à 22 Nm ainsi qu'un contrôle d'étanchéité des points de fixation après installation.

- Deux personnes sont recommandées pour positionner la galerie sur le toit du hard top.

- Temps de montage du système BASE Rack complet indiqué par ARB: environ 2h00.

Avantages:

- Permet l'installation d'une galerie ARB BASE Rack sur hard top Ascent

- Montage spécifique au Toyota Hilux Revo Double Cab A-Deck

- Liaison directe avec les renforts intérieurs du hard top

- Répartition des charges sur la structure renforcée

- Charge dynamique jusqu'à 100 kg avec le système ARB complet adapté

- Maintien d'un montage bas et intégré au hard top

- Compatible avec plusieurs dimensions de galeries BASE Rack

- Permet l'utilisation du système modulaire d'accessoires BASE Rack
