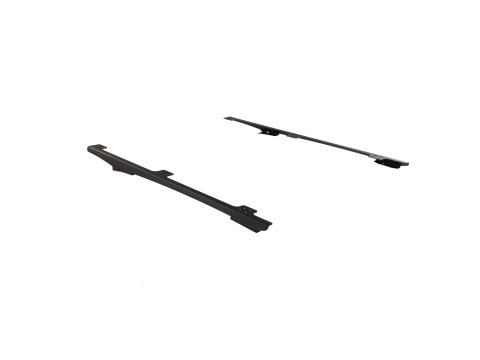

Le kit de montage ARB 17946010 est conçu pour installer une galerie ARB BASE Rack sur un hard top ARB Ascent équipant le Mitsubishi L200 Double Cab 2015-2023. Il constitue l'interface de fixation entre la galerie, la toiture du hard top et son système de renfort intérieur.

La conception permet de conserver le profil bas de la galerie BASE Rack tout en créant une liaison solide avec la structure du hard top Ascent. ARB indique que ce système est destiné au transport d'équipements tels qu'une tente de toit, du matériel de récupération, des équipements de voyage ou du matériel professionnel.

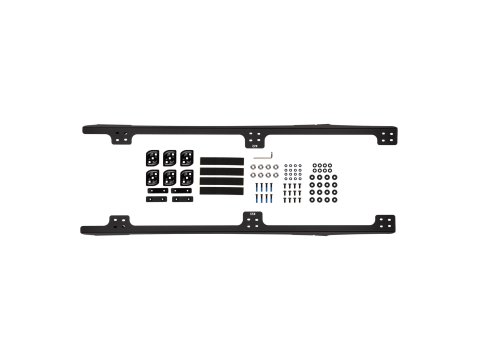

Caractéristiques techniques:

- Type: kit de montage pour galerie ARB BASE Rack

- Compatible avec hard top: ARB Ascent

- Compatible avec galerie: ARB BASE Rack

- Entretoises de toiture incluses

- Platines de fixation incluses

- Joints de supports inclus

- Visserie M8 incluse

- Clé Torx T40 incluse

- Couple de serrage M8: 22 Nm

- Renfort intérieur vendu séparément

Fonction et usage:

- Permet l'installation d'une ARB BASE Rack sur un hard top Ascent

- Crée une liaison entre la galerie et le système de renfort intérieur du hard top

- Assure une fixation stable de la galerie sur la toiture

- Permet de répartir les efforts transmis par les équipements transportés

- Conserve l'intégration et le profil bas du système BASE Rack

- Permet le transport d'équipements de voyage, de récupération ou professionnels

- Peut être utilisé dans le cadre du montage d'une tente de toit ou d'autres accessoires compatibles

Installation:

- Le kit de renfort intérieur du hard top Ascent doit impérativement être installé avant le montage des supports de BASE Rack. ARB précise également que les supports sont spécifiques à chaque application véhicule.

- Installer préalablement le système de renfort intérieur du hard top

- Préparer les joints et les platines de fixation

- Installer les entretoises dans les points de passage du toit

- Mesurer les entraxes entre les différents points de fixation

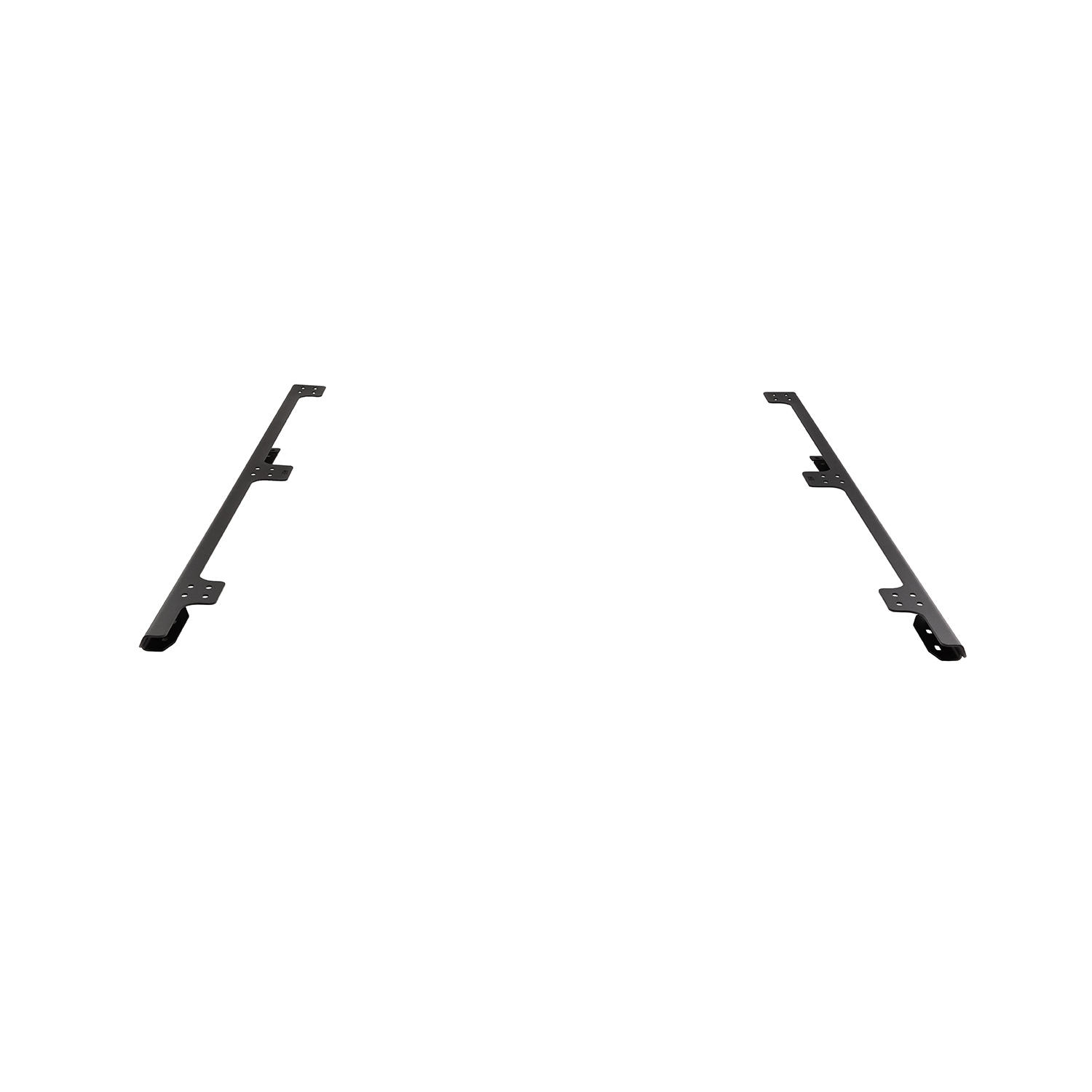

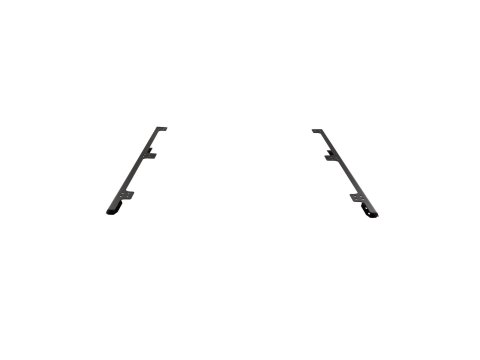

- Positionner les supports droit et gauche sur la galerie

- Régler leur position symétriquement par rapport au centre de la BASE Rack

- Soulever la galerie avec l'aide d'une seconde personne

- Positionner la galerie sur le hard top sans la faire glisser afin de ne pas endommager les joints

- Aligner les supports avec les points du renfort intérieur

- Installer les fixations M8 depuis l'intérieur du hard top

- Serrer les fixations M8 à 22 Nm

- Effectuer un contrôle d'étanchéité au niveau des points de fixation après montage

Avantages:

- Spécifiquement conçu pour le hard top ARB Ascent

- Permet l'installation d'une galerie ARB BASE Rack

- Supports droit et gauche spécifiques

- Liaison avec la structure de renfort intérieure du hard top

- Fixation robuste et intégrée

- Conserve le profil bas de la BASE Rack

- Joints, entretoises et visserie nécessaires au montage inclus

- Système développé spécifiquement par ARB pour ses hard tops Ascent et ses galeries
