Le kit de montage ARB 17946020 est conçu pour installer une galerie ARB BASE Rack sur un hard top ARB Classic ou Classic Plus monté sur Mitsubishi L200 Double Cab 2015-2023. Il constitue l'interface entre la galerie, la coque du hard top et les renforts intérieurs afin d'assurer une fixation stable et une bonne répartition des charges. ARB présente officiellement cette référence comme un kit permettant d'intégrer une BASE Rack aux hard tops Classic et Classic Plus.

Caractéristiques techniques:

- Type: kit de montage pour galerie ARB BASE Rack

- Compatible avec hard top ARB Classic / Classic Plus

- Prévu pour galerie ARB BASE Rack

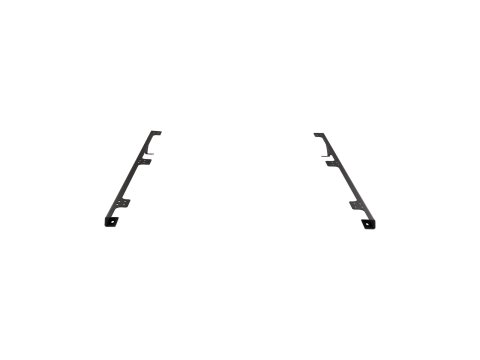

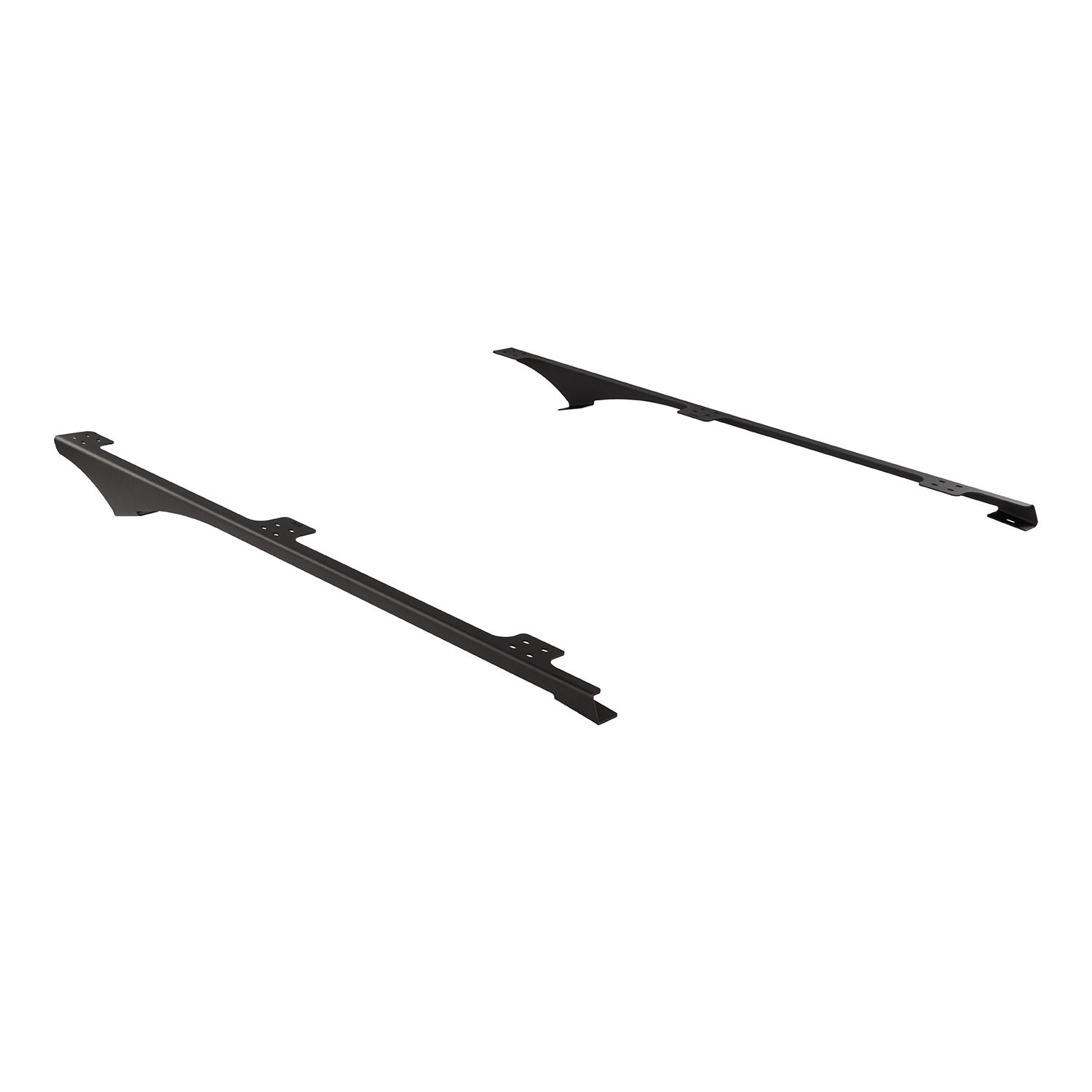

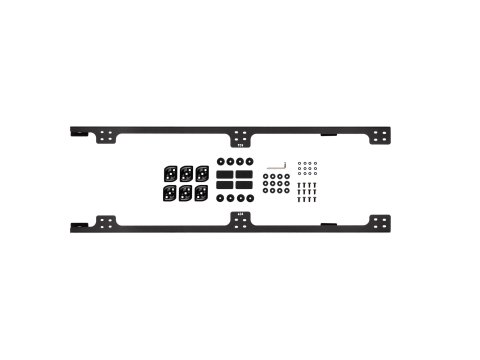

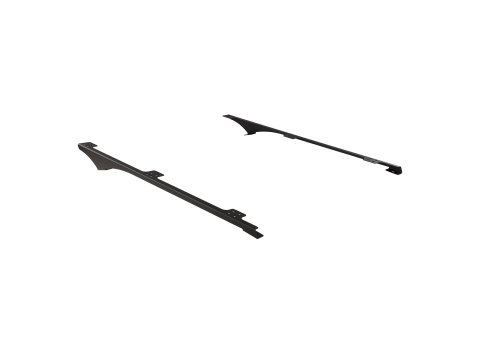

- 1 support longitudinal droit

- 1 support longitudinal gauche

- Joints de supports inclus

- Rondelles d'étanchéité incluses

- Rondelles de serrage incluses

- Platines de fixation pour galerie incluses

- Fixations M8 incluses

- Couple de serrage M8: 22 Nm

- Liaison finale avec les renforts intérieurs par fixations M10

- Couple de serrage M10: 44 Nm

- Charge utile de toit maximale annoncée par ARB: 100 kg avec une BASE Rack compatible

Fonction et usage:

- Permet le montage d'une galerie ARB BASE Rack sur un hard top Classic ou Classic Plus

- Relie la galerie aux points de renfort structurels internes du hard top

- Permet de répartir les charges sur la structure du hard top

- Maintient la galerie correctement positionnée sur la toiture

- Permet le transport d'équipements sur le toit dans la limite des charges prévues

- ARB cite notamment l'utilisation avec des équipements de voyage, de rangement ou une tente de toit

- La charge doit rester uniformément répartie avec un centre de gravité maintenu aussi bas que possible

Installation:

- Les renforts intérieurs compatibles doivent être installés avant le montage du kit BASE Rack.

- Nettoyer la toiture du hard top

- Mesurer l'entraxe des points créés lors du montage des renforts intérieurs

- Vérifier que l'entraxe des supports correspond aux points de fixation présents sur le hard top

- Poser les joints sous les supports

- Installer les platines et la visserie M8 dans les profils de la galerie

- Positionner les supports droit et gauche symétriquement par rapport au centre de la galerie

- Soulever la galerie à deux personnes puis la positionner sur le hard top

- Ne pas faire glisser la galerie sur la toiture afin de ne pas détériorer les joints

- Aligner les supports avec les points de fixation des renforts internes

- Serrer les fixations M8 de la galerie à 22 Nm

- Fixer l'ensemble supports, coque et renfort intérieur avec la visserie M10

- Serrer les fixations M10 à 44 Nm

- Effectuer un contrôle d'étanchéité autour des points de montage après installation

Avantages:

- Compatible avec les hard tops Classic et Classic Plus

- Permet l'installation d'une ARB BASE Rack

- Supports gauche et droit spécifiques au véhicule

- Liaison directe avec les renforts intérieurs du hard top

- Répartition des efforts sur la structure du hard top

- Charge utile de toit jusqu'à 100 kg avec le système ARB prévu

- Joints et visserie de montage inclus

- Montage intégré et discret sur la toiture
