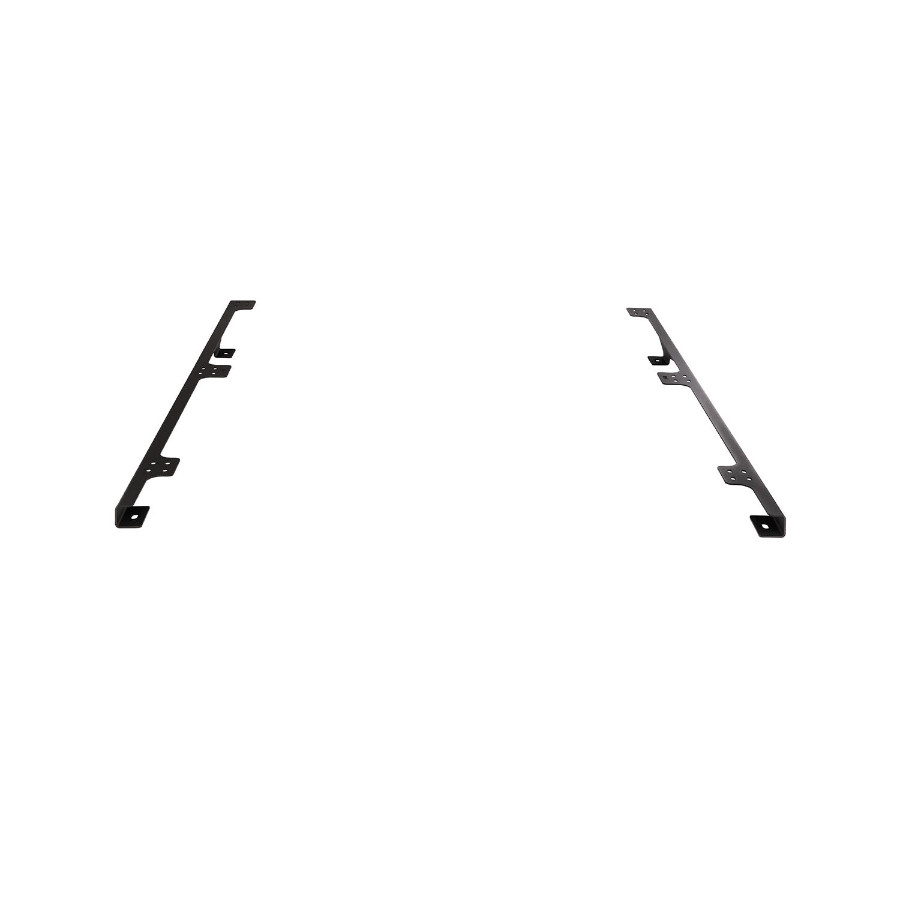

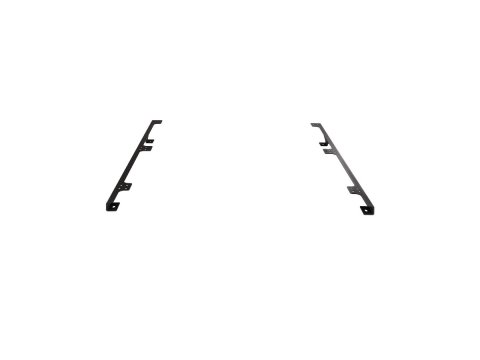

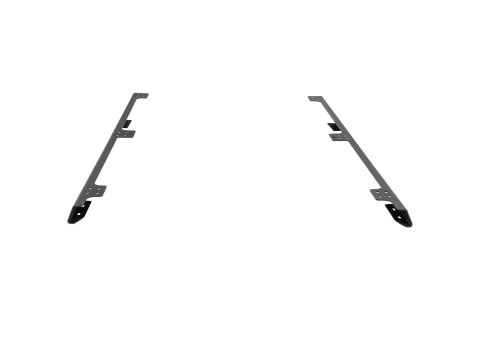

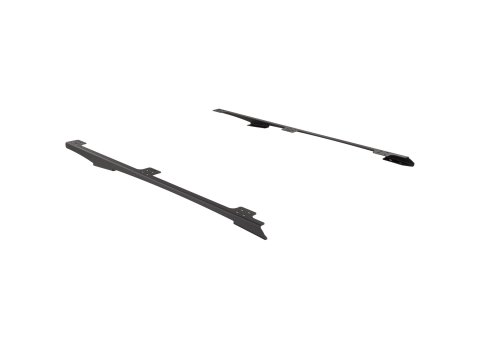

Le kit de montage ARB 17948040 est conçu pour installer une galerie ARB BASE Rack sur un hard top ARB Ascent monté sur Isuzu DMax Double Cab 2020+. Il assure la liaison entre la galerie BASE Rack, la coque du hard top et les renforts intérieurs spécifiques afin de répartir correctement les charges sur la structure renforcée du hard top.

ARB prévoit l'utilisation du kit de renfort intérieur 4148100, vendu séparément, avec cette référence. Le système complet permet de conserver la capacité de charge dynamique sur toit du hard top Ascent, jusqu'à 100 kg en utilisation tout-terrain.

Caractéristiques techniques:

- Type: kit de montage pour galerie ARB BASE Rack

- Compatible avec hard top ARB Ascent

- Compatible avec galeries ARB BASE Rack

- Renfort intérieur ARB 4148100 requis

- Charge dynamique sur toit jusqu'à 100 kg avec configuration ARB adaptée

- Comprend les supports droit et gauche spécifiques au véhicule

- Joints, entretoises et éléments de fixation inclus

Fonction et usage:

- Permet l'installation d'une galerie ARB BASE Rack sur le toit d'un hard top ARB Ascent.

- Assure une liaison rigide entre la galerie, la coque du hard top et les renforts intérieurs.

- Répartit les charges sur la structure renforcée du hard top.

- Permet de conserver la capacité de charge dynamique sur toit du hard top Ascent, jusqu'à 100 kg avec le système ARB complet adapté.

- Permet l'utilisation du système de fixation Dovetail de la galerie BASE Rack pour recevoir les accessoires compatibles.

- Conserve le montage bas et intégré caractéristique de la gamme BASE Rack.

Installation:

- Le kit doit être utilisé avec le kit de renfort intérieur ARB 4148100.

- Les renforts intérieurs doivent être installés avant la fixation définitive des supports de galerie.

- Les supports sont préparés avec leurs joints et éléments d'étanchéité avant montage.

- Les entretoises sont installées dans les huit points prévus sur le toit du hard top avec produit d'étanchéité adapté.

- Les supports sont ensuite fixés sur la galerie BASE Rack avant que l'ensemble soit positionné sur le hard top.

- Deux personnes sont nécessaires pour positionner la galerie sur le toit du hard top.

- Les fixations M8 doivent être serrées à 22 Nm.

- Un contrôle d'étanchéité des points de montage doit être réalisé après installation.

Avantages:

- Conçu spécifiquement pour hard top ARB Ascent

- Permet le montage d'une galerie ARB BASE Rack

- Liaison directe avec les renforts intérieurs du hard top

- Répartition homogène des charges

- Charge dynamique jusqu'à 100 kg avec le système ARB complet adapté

- Montage bas et intégré au hard top

- Éléments d'étanchéité et visserie inclus

- Compatible avec plusieurs dimensions de galeries ARB BASE Rack
