Le kit de montage ARB Base Rack est conçu pour installer une galerie ARB Base Rack sur un hard top ARB Classic ou Classic Plus monté sur Isuzu DMax Double Cab 2020+. Il assure la liaison entre la galerie et le système de renfort intérieur du hard top afin de répartir correctement les charges sur la structure.

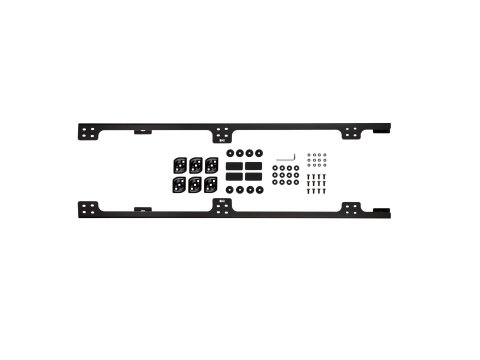

La référence 17948050 comprend les deux supports longitudinaux spécifiques au véhicule, droit et gauche, ainsi que les éléments nécessaires à leur fixation sur la galerie et le hard top.

Caractéristiques techniques:

- Kit de montage ARB pour galerie Base Rack

- Compatible avec hard tops ARB Classic et Classic Plus

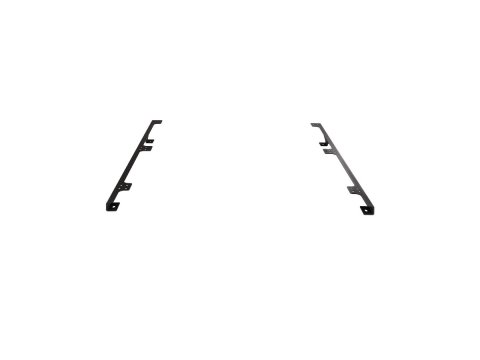

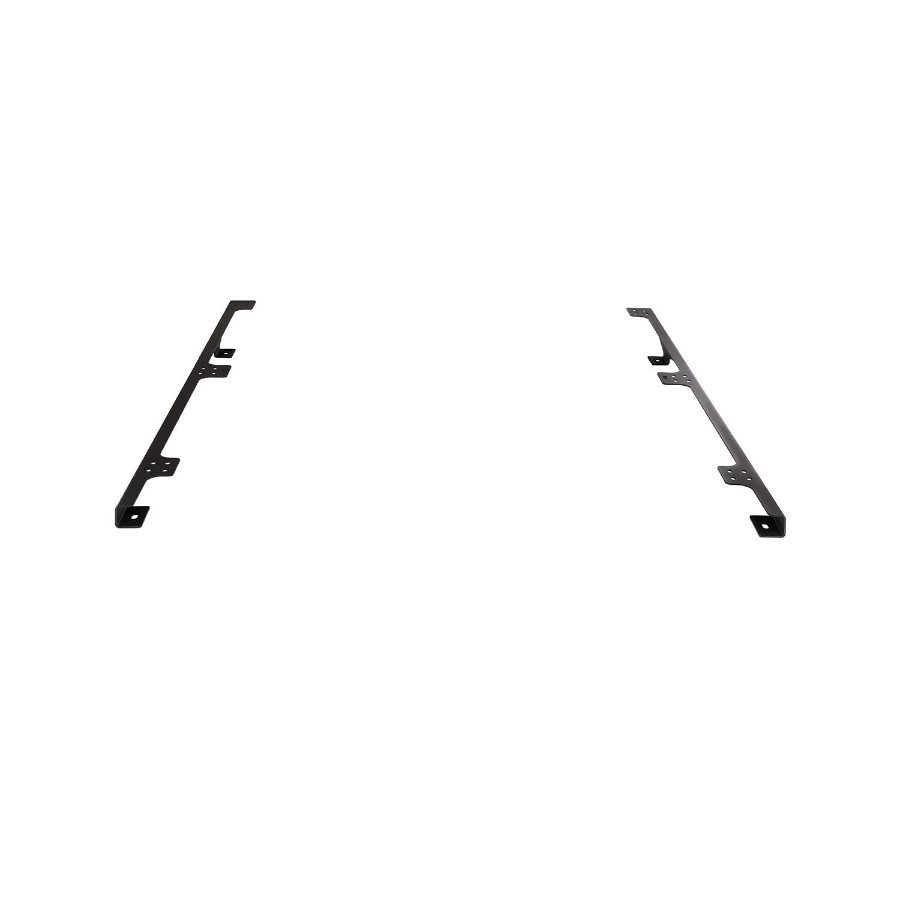

- Comprend un support droit et un support gauche spécifiques au véhicule

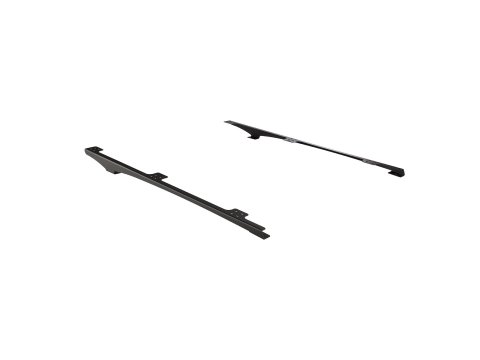

- Supports longitudinaux dédiés au montage de la galerie

- Fixation sur le système de renfort intérieur du hard top

- Joints et éléments de fixation inclus

- Conçu pour une galerie ARB Base Rack compatible

Fonction et usage:

- Permet l'installation d'une galerie ARB Base Rack sur un hard top Classic ou Classic Plus.

- Assure une liaison rigide entre la galerie, la coque du hard top et le renfort intérieur.

- Répartit les efforts de la galerie vers le système structurel du hard top.

- Permet de conserver le montage bas et intégré caractéristique de la Base Rack.

- Prépare le hard top au transport d'équipements sur galerie dans les limites de charge autorisées.

Installation:

- Le kit de renfort intérieur doit être monté avant l'installation du kit Base Rack. ARB précise que les supports de galerie doivent être associés aux renforts intérieurs spécifiques, vendus séparément.

- Pour l'Isuzu DMax 2020+, les points de perçage du toit doivent être définis selon la notice du kit de renfort intérieur afin de correspondre à la longueur fixe des supports.

- Les supports droit et gauche sont préparés avec leurs joints avant montage.

- La galerie est assemblée sur les supports avec les plaques de fixation et la visserie M8 fournies.

- Deux personnes sont nécessaires pour positionner la galerie sur le hard top.

- Les supports, la coque et le renfort intérieur sont ensuite serrés ensemble afin de former un ensemble structurel.

- Un contrôle d'étanchéité doit être réalisé après le montage.

Avantages:

- Compatible Classic et Classic Plus

- Liaison directe avec le renfort intérieur

- Montage bas de la galerie

- Supports gauche et droit dédiés

- Joints d'étanchéité inclus

- Fixation rigide de la Base Rack

- Installation conçue spécifiquement pour le hard top ARB
