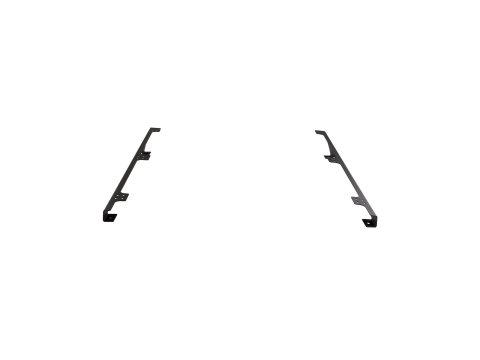

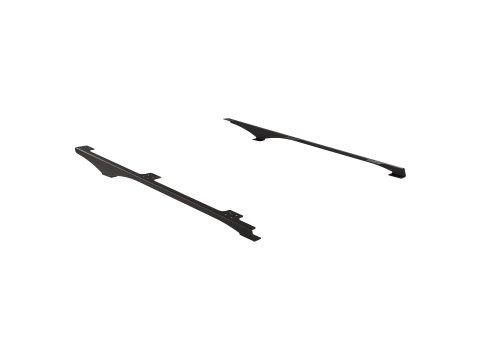

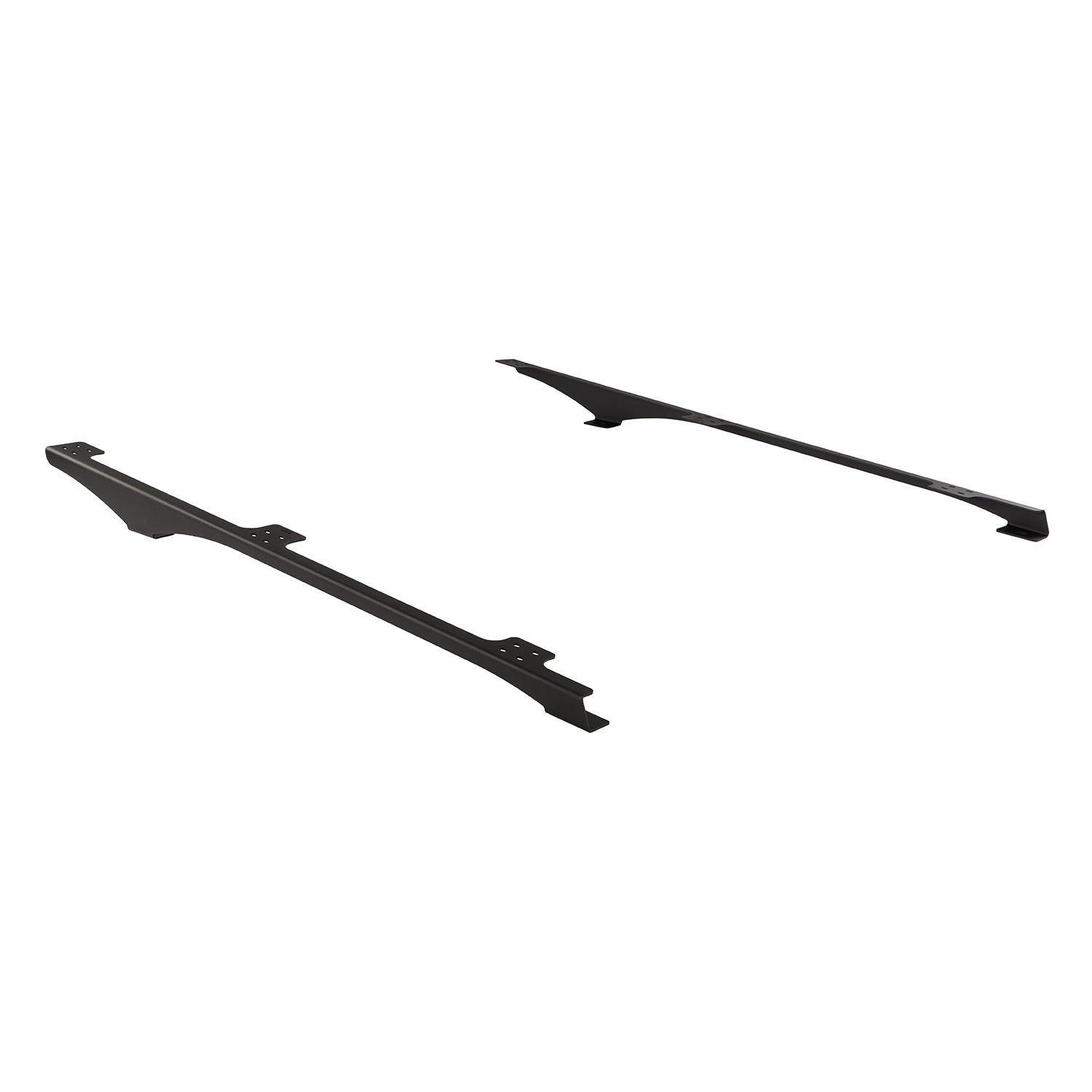

Le kit de montage ARB 17970020 est conçu pour permettre l'installation d'une galerie ARB BASE Rack sur les hard tops ARB Classic et Classic Plus équipant le Volkswagen Amarok Double Cab 2010-2022. Il assure la liaison entre la galerie et les points de fixation renforcés du hard top afin de créer une base de montage stable et adaptée au système BASE Rack.

Le système se monte conjointement avec les renforts intérieurs spécifiques au hard top, vendus séparément. Les supports viennent se fixer sous la galerie BASE Rack puis sont reliés aux renforts internes à travers la coque du hard top. ARB indique une charge utile nette maximale de 100 kg lorsque le système est utilisé avec une galerie ARB BASE Rack.

Caractéristiques techniques:

- Type: kit de montage pour galerie ARB BASE Rack

- Compatible avec: hard tops ARB Classic et Classic Plus

- Comprend 1 support longitudinal droit

- Comprend 1 support longitudinal gauche

- Joints de supports inclus

- Rondelles d'étanchéité incluses

- Plaques de fixation incluses

- Visserie M8 incluse

- Charge utile nette maximale avec galerie ARB BASE Rack: 100 kg

- Couple de serrage M8: 22 Nm

- Renforts intérieurs du hard top requis et vendus séparément

- Galerie ARB BASE Rack vendue séparément

Fonction et usage:

- Permet l'installation d'une galerie ARB BASE Rack sur un hard top Classic ou Classic Plus

- Assure la liaison entre la galerie, la coque du hard top et les renforts intérieurs

- Répartit les efforts générés par les charges transportées sur les points structurels du hard top

- Crée une base de fixation stable pour le système ARB BASE Rack

- Permet une charge utile nette jusqu'à 100 kg avec une galerie ARB BASE Rack compatible

- Convient au transport d'équipements sur le toit dans les limites de charge prescrites par ARB

Installation:

- Les renforts intérieurs spécifiques au hard top doivent être installés avant le montage du kit

- Mesurer les entraxes des points de fixation réalisés lors du montage des renforts intérieurs

- Positionner les supports droit et gauche sous la galerie BASE Rack

- Régler leur position en fonction des entraxes du hard top

- Fixer les supports à la galerie à l'aide des plaques et de la visserie M8

- Mettre en place la galerie sur le toit du hard top avec l'aide d'une seconde personne

- Aligner les supports avec les points de fixation des renforts intérieurs

- Relier les supports, la coque du hard top et les renforts intérieurs

- Serrer les 12 écrous M8 de fixation des supports à 22 Nm

- Effectuer un contrôle d'étanchéité des points de fixation après montage

Avantages:

- Montage spécifique au Volkswagen Amarok

- Compatible avec les hard tops ARB Classic et Classic Plus

- Permet l'installation d'une galerie ARB BASE Rack

- Supports droit et gauche spécifiques inclus

- Liaison directe avec les renforts intérieurs du hard top

- Répartition des charges sur la structure renforcée du hard top

- Charge utile nette jusqu'à 100 kg avec une galerie ARB BASE Rack

- Quincaillerie et éléments d'étanchéité inclus
