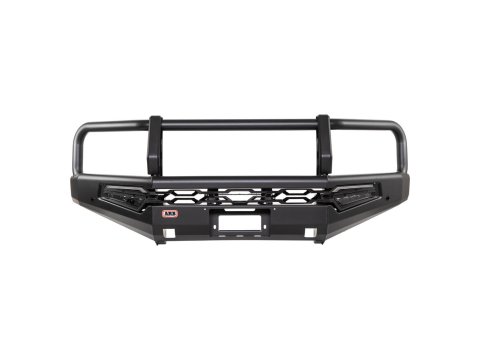

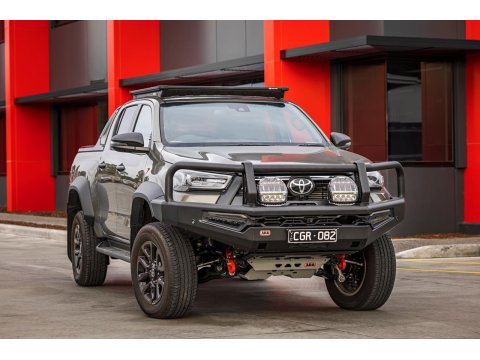

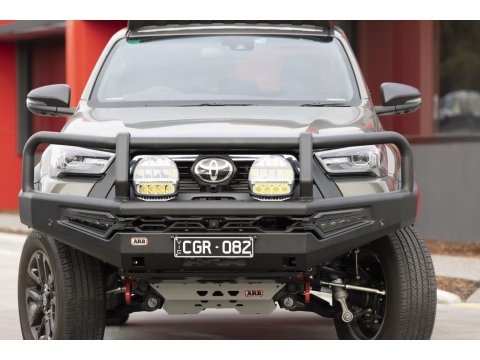

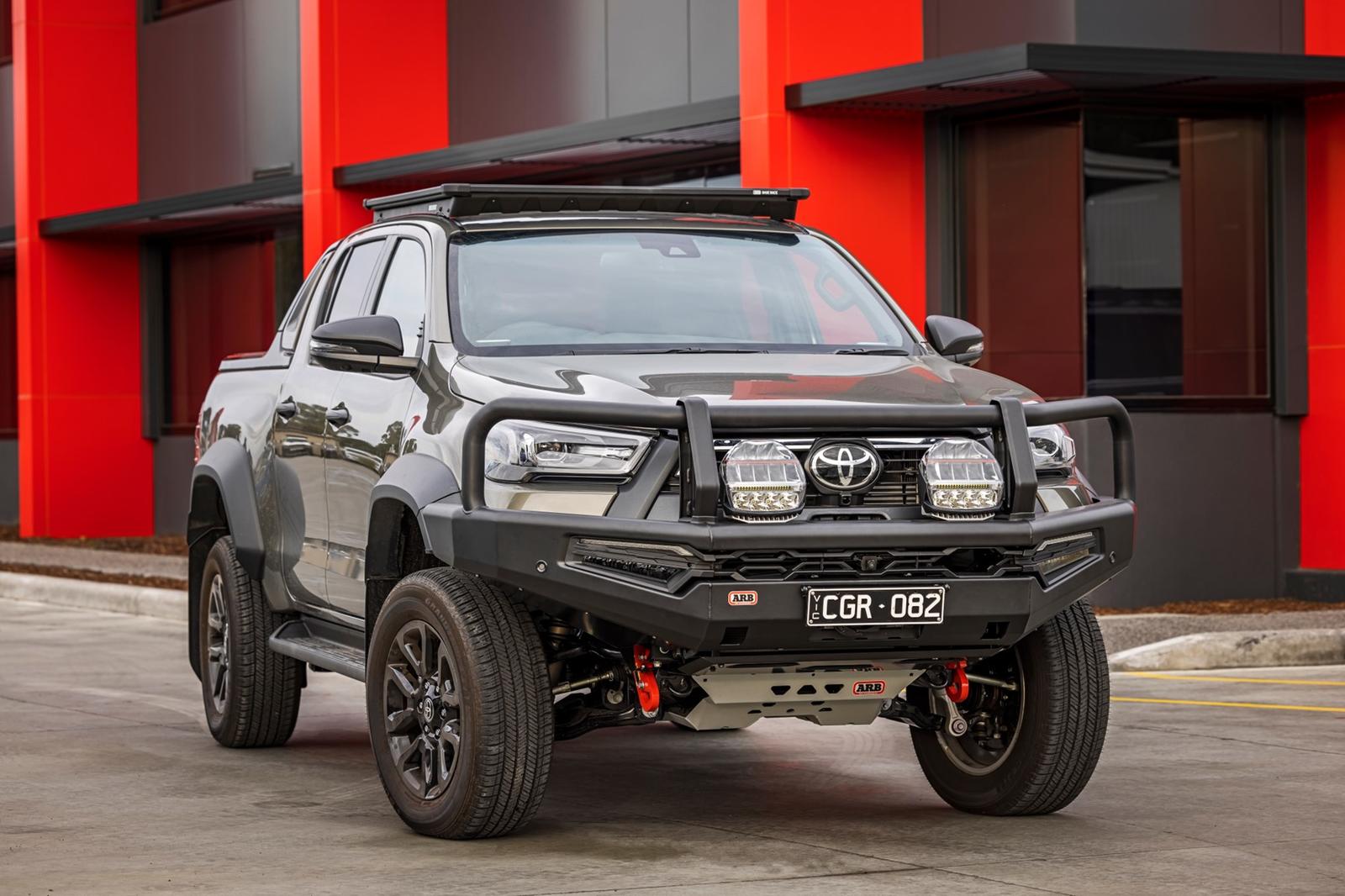

Le pare-chocs avant ARB Summit MKII est spécialement développé pour le Toyota Hilux Rogue à carrosserie large commercialisé à partir du millésime 2022.

Sa forme spécifique épouse les voies élargies et les élargisseurs d'ailes d'origine de cette finition. Une facette supplémentaire est intégrée aux extrémités du pare-chocs afin d'assurer une jonction cohérente avec la largeur supérieure du Hilux Rogue. Il ne s'agit donc pas d'un pare-chocs prévu pour un Hilux standard ou pour un Hilux GR Sport.

Construit en acier, le Summit MKII remplace la partie inférieure du bouclier d'origine et renforce la protection de la face avant. Sa conception enveloppante associe des ailes relevées et effilées, des panneaux inférieurs et une structure tubulaire de 60,3 mm afin de conserver un angle d'approche adapté aux utilisations tout-terrain.

Caractéristiques techniques:

- Pare-chocs avant de remplacement avec pare-buffle

- Acier zingué pour améliorer la résistance à la corrosion

- Apprêt anticorrosion Metaprep

- Finition : thermolaquage noir mat

- Épaisseur des ailes et des panneaux: 3 mm

- Diamètre des tubes extérieurs et du tube central: 60,3 mm

- Épaisseur des tubes: 2,6 mm

- Rayon des ailes et de la partie centrale: 30 mm

- Panneaux de protection inférieurs inclus

- Deux points de levage pour cric

- Deux supports d'antenne intégrés

- Emplacements pour projecteurs additionnels

- Compatible avec un treuil à l'aide d'un kit de montage spécifique

- Kit de repositionnement de caméra inclus

Poids et encombrement:

Masse approximative du pare-chocs, des supports de châssis et du nécessaire de montage : 88 kg

Masse approximative des éléments d'origine retirés : 14 kg

Augmentation nette approximative de la masse du véhicule : 74 kg

Augmentation approximative de la longueur totale du véhicule : 181 mm

Éclairage intégré:

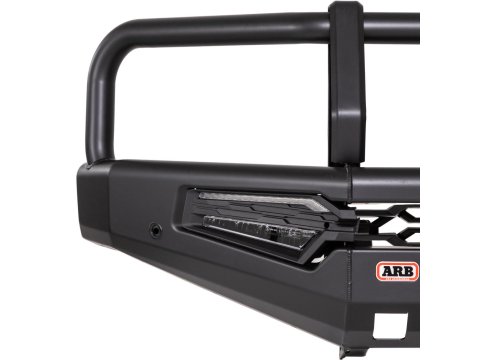

Le Summit MKII est équipé de deux blocs ARB Fog MKII à LED regroupant dans une seule unité :

les feux antibrouillard LED ;

les feux de jour LED ou DRL ;

les clignotants LED séquentiels ;

les feux de position et de gabarit ;

des lentilles transparentes.

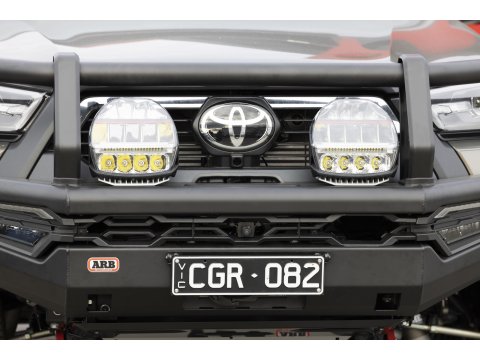

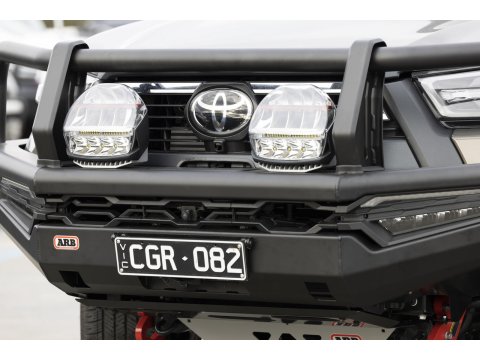

Le raccordement de ces fonctions est prévu pour être intégré au faisceau du véhicule. Le pare-chocs comporte également les emplacements nécessaires à l'installation de projecteurs longue portée ARB Intensity, Intensity IQ ou Solis, ainsi que de certains modèles Bushranger.

Compatibilité avec les équipements d'origine:

Le pare-chocs est conçu pour permettre le maintien des principaux équipements de sécurité et d'assistance du Hilux Rogue, notamment :

le radar du système Toyota Safety Sense ;

le régulateur de vitesse adaptatif ;

les capteurs de stationnement avant ;

la caméra frontale ;

le système de vision panoramique Panoramic View Monitor ;

le système d'airbag SRS, sous réserve d'une installation conforme aux instructions ARB.

Comprend le kit de repositionnement de caméra ARB 3514140. Ce kit est nécessaire sur les véhicules équipés d'une caméra avant ou du système de vision panoramique.

Compatibilité avec un treuil:

Le pare-chocs est compatible avec certains treuils électriques à montage bas d'une capacité maximale de 10 000 lb, soit environ 4,5 tonnes.

L'installation nécessite un kit de montage de treuil spécifique, vendu séparément. Lorsque le véhicule n'est pas équipé d'un treuil, l'ouverture centrale est fermée par un panneau en aluminium embouti avec finition thermolaquée noir mat.

Un cache noir mat ARB 3501070 pour guide-câble à rouleaux peut également être installé en option.

Fonction et usage:

Le pare-chocs avant ARB Summit MKII renforce la protection de la face avant du Toyota Hilux Rogue lors des déplacements sur pistes, des franchissements et des utilisations professionnelles sur terrains difficiles.

Sa structure contribue à protéger :

la partie centrale de la face avant

les angles du véhicule

la calandre

les optiques avant

les radiateurs et échangeurs

les composants situés derrière le pare-chocs

la partie basse du soubassement avant

Les ailes multi-plis, relevées et effilées apportent une résistance importante tout en limitant leur incidence sur l'angle d'approche. Les panneaux inférieurs centraux et latéraux complètent la protection sous la face avant, tout en maintenant une circulation d'air adaptée vers les organes de refroidissement.

Les deux ouvertures intégrées au panneau inférieur sont des points de levage destinés à un cric ARB Jack ou Hi-Lift. Elles ne doivent pas être utilisées comme points de remorquage ou de récupération.

Installation:

Le Summit MKII adopte une conception dite « bumper-cut » : la partie supérieure du bouclier d'origine est conservée, mais sa partie inférieure doit être découpée afin d'intégrer le pare-chocs ARB.

L'installation comprend notamment :

la dépose du bouclier et de la calandre d'origine

le retrait du renfort frontal et de certains absorbeurs d'origine

le repositionnement des capteurs et de la caméra

la découpe du pare-chocs d'origine

la découpe partielle des élargisseurs d'ailes du Rogue

la pose des supports renforcés sur les longerons

la mise en place du pare-chocs

le raccordement des blocs d'éclairage LED

la pose des panneaux de protection inférieurs

le contrôle de l'alignement avec la carrosserie et les élargisseurs

Le gabarit ARB 37801263 est spécifiquement prévu pour découper le bouclier du Hilux Rogue MY22. Il doit être imprimé à l'échelle 1:1, utilisé une première fois à droite, puis retourné pour réaliser le traçage du côté gauche.

Un second gabarit, référencé 37801264, est destiné à la découpe des élargisseurs d'ailes d'origine. Il confirme que leur adaptation est nécessaire pour obtenir la jonction correcte avec les extrémités du pare-chocs.

Une installation par un professionnel qualifié est fortement recommandée en raison :

du poids de l'ensemble

des découpes irréversibles du bouclier et des élargisseurs

des interventions sur les capteurs et la caméra

du repositionnement des systèmes Toyota Safety Sense

des opérations de perçage et de fixation sur les supports de châssis

Avantages:

- Adaptation à la largeur et aux élargisseurs d'ailes du Rogue.

- Kit de repositionnement de caméra ARB 3514140 inclus.

- Structure renforcée en acier.

- Ailes et panneaux de 3 mm d'épaisseur.

- Tubes de protection de 60,3 mm de diamètre.

- Protection enveloppante de la face avant.

- Forme relevée limitant la perte d'angle d'approche.

-Panneaux de protection inférieurs inclus.

- Compatibilité avec le Toyota Safety Sense.

- Compatibilité avec la caméra panoramique.

- Blocs d'éclairage multifonctions à LED.

- Clignotants LED séquentiels.

- Possibilité d'installer un treuil.

- Deux points de levage intégrés.

- Deux supports d'antenne.

- Emplacements prévus pour des projecteurs additionnels.

- Traitement anticorrosion et finition noir mat.

Compatibilité à enregistrer:

Toyota Hilux Rogue :

finition Rogue uniquement

carrosserie large ou « Widebody »

double cabine

à partir du millésime MY22 / 2022

avec élargisseurs d'ailes spécifiques Rogue

La découpe du bouclier et des élargisseurs d'origine est obligatoire.

Un déflecteur ou protecteur de capot d'origine peut provoquer un problème de dégagement avec certains équipements montés sur le pare-chocs.
