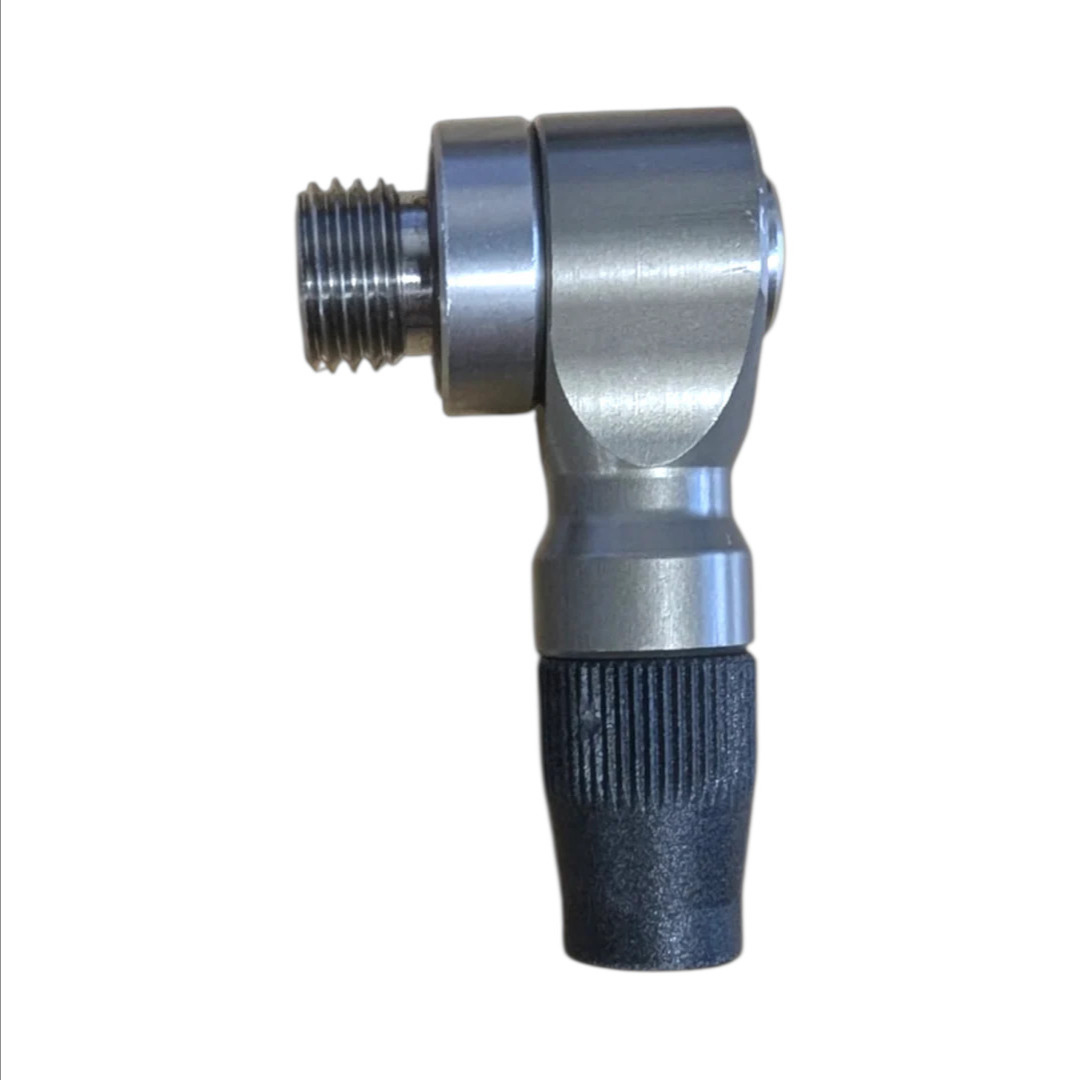

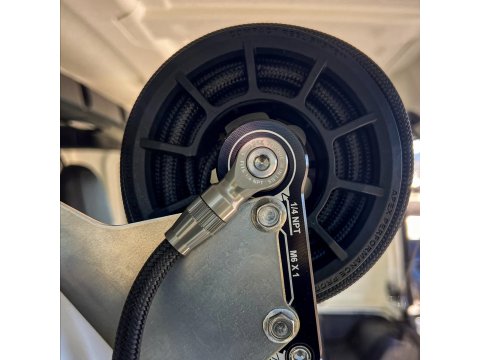

Le raccord banjo Apex est conçu pour raccorder un flexible d'air tressé Apex 3/8" à un enrouleur Compact Reel System (CRS). Il assure la liaison entre le flexible et l'enrouleur afin de permettre la circulation de l'air dans le système de gonflage embarqué.

Sa conception compacte facilite l'intégration du flexible sur le CRS tout en conservant un montage propre et fiable. Ce raccord est spécifiquement développé pour fonctionner avec les flexibles tressés Apex utilisés sur les systèmes de gonflage haut débit de la marque.

Important : contrairement à un raccord NPT classique, l'étanchéité est assurée par un joint torique et non par le filetage. Lors d'une utilisation sur un équipement autre qu'un enrouleur CRS, le port de montage doit donc disposer d'une surface parfaitement plane afin que le joint puisse assurer l'étanchéité.

Caractéristiques techniques :

Référence : X02-06-005
Marque : Apex
Désignation : Banjo Fitting for CRS
Type : raccord banjo de connexion pneumatique
Application : raccordement du flexible Apex à l'enrouleur CRS
Compatible avec les flexibles tressés Apex 3/8"
Raccord côté port : 1/4 NPT
Compatible avec les systèmes Compact Reel System Apex
Étanchéité assurée par joint torique
Ne réalise pas l'étanchéité par le filetage comme un raccord NPT classique
Nécessite une surface d'appui plane lors d'une utilisation hors système CRS

Le raccord banjo Apex permet d'intégrer correctement un flexible tressé Apex à un enrouleur Compact Reel System. Une pièce essentielle pour la réalisation d'un système de gonflage embarqué compact, fiable et adapté à une utilisation tout-terrain.
