Le kit de montage ARB 17940065 est conçu spécifiquement pour installer une galerie ARB BASE Rack sur un hard top ARB Classic monté sur Ford Ranger Extra Cab T9 2022+.

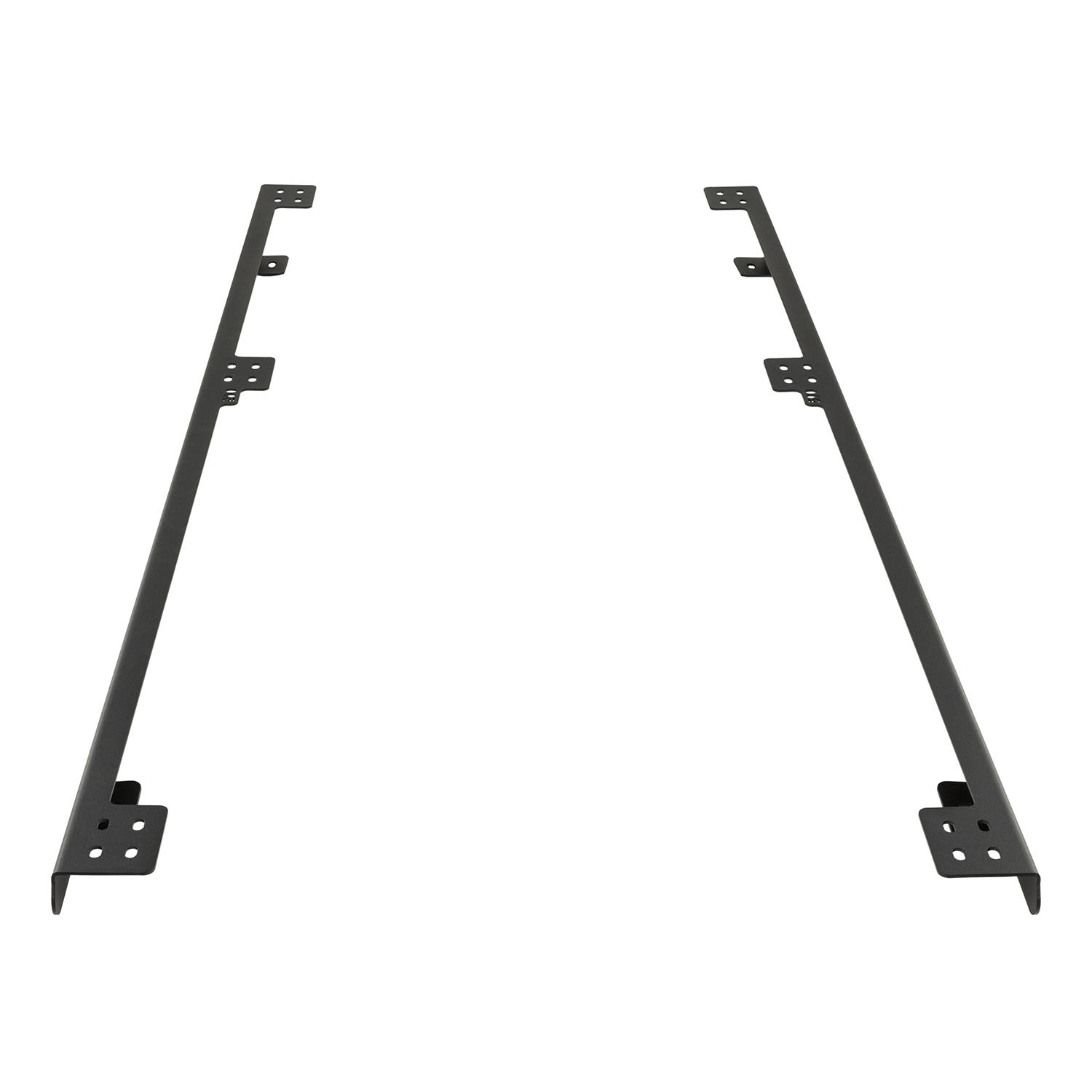

Le système utilise deux supports longitudinaux de type Blade Brackets, un côté droit et un côté gauche, qui assurent la liaison entre la galerie et les renforts intérieurs du hard top. Cette conception permet de répartir les charges sur la structure du hard top et de fournir une base stable pour l'installation de la galerie.

Les supports Blade doivent être utilisés avec les renforts intérieurs de hard top compatibles, vendus séparément, qui doivent être installés avant le montage des supports de galerie.

Caractéristiques techniques:

- Type: kit de montage / supports Blade pour galerie

- Compatible avec hard top ARB Classic

- Compatible avec galerie ARB BASE Rack

- 1 support Blade droit

- 1 support Blade gauche

- Supports spécifiques au véhicule

- Visserie et éléments d'étanchéité inclus

- Montage sur renforts intérieurs de hard top

- Charge utile nette annoncée: 100 kg avec une galerie ARB BASE Rack

- Charge à répartir uniformément sur la surface de la galerie

Fonction et usage:

- Le kit 17940065 constitue l'interface entre le hard top et la galerie ARB BASE Rack.

- Les deux Blade Brackets se fixent sur la galerie puis viennent s'appuyer sur les points de montage reliés aux renforts intérieurs du hard top. L'ensemble permet ainsi de transférer la charge de la galerie vers la structure renforcée plutôt que de faire supporter directement l'effort à la coque du hard top.

- Il permet notamment d'utiliser la galerie pour transporter du matériel de voyage, de camping, de travail ou d'autres équipements compatibles avec le système BASE Rack.

Installation:

- Les renforts intérieurs doivent être installés avant les Blade Brackets.

- La procédure comprend:

préparation des points de fixation du hard top;

pose des joints sur les supports Blade;

préassemblage des supports sur la galerie;

positionnement de la galerie sur le hard top;

fixation des Blade Brackets aux renforts intérieurs;

serrage définitif;

contrôle d'étanchéité autour des points de fixation.

- ARB indique que deux personnes sont nécessaires pour soulever et positionner la galerie sur le hard top.

Avantages:

- Permet le montage d'une galerie ARB BASE Rack

- Liaison directe avec les renforts intérieurs du hard top

- Répartition homogène des charges

- Supports droit et gauche spécifiques

- Éléments d'étanchéité inclus

- Charge utile nette jusqu'à 100 kg avec BASE Rack

- Installation intégrée au hard top ARB Classic
