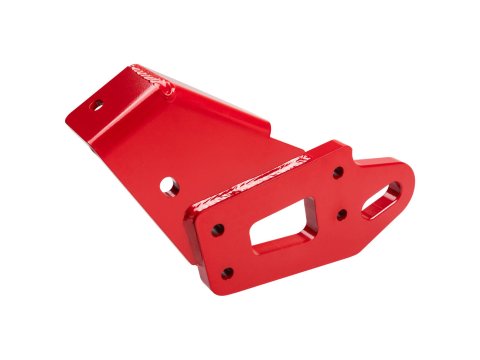

Conçue spécifiquement pour le Toyota Hilux, cette paire de points de récupération arrière ARB fournit deux ancrages renforcés pour dégager un véhicule enlisé ou immobilisé en terrain difficile.

Le kit comprend un point gauche et un point droit, chacun étant relié au châssis au moyen de supports et de platines spécifiques. Il s'installe exclusivement avec le pare-chocs arrière ARB Summit MKII 5614010 et l'attelage Toyota d'origine PZQ64-89171.

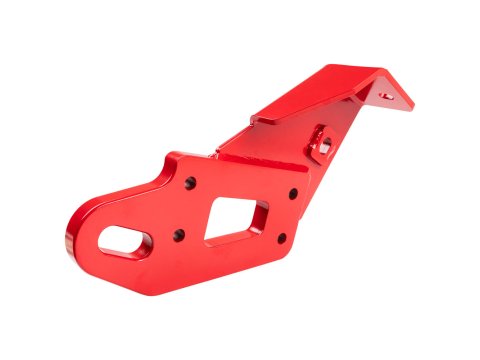

Contrairement à de simples boucles d'arrimage ou à des points de remorquage génériques, les points ARB sont conçus pour supporter les efforts générés lors d'une récupération. Leur large ouverture oblongue permet à la manille de pivoter afin de mieux accompagner la direction de la traction et de limiter les contraintes latérales exercées sur son axe.

Fabriqués en acier de nuance 350 et recouverts d'un thermolaquage rouge haute visibilité, ils présentent une capacité nominale maximale annoncée par ARB de 8 000 kg.

Caractéristiques techniques:

- Paire de points de récupération arrière

- Comprend un point gauche et un point droit

- Acier grade 350

- Œillets fabriqués dans une plaque d'acier de 20 mm d'épaisseur

- Construction mécano-soudée

- Large ouverture oblongue adaptée à l'articulation d'une manille

- Finition thermolaquée rouge haute visibilité

- Supports de renfort spécifiques gauche et droit

- Platines de fixation internes au châssis

- Boulonnerie haute résistance fournie

- Deux étiquettes d'avertissement fournies

- Carte d'instructions d'utilisation incluse

- Capacité nominale maximale annoncée par ARB: 8000kg

- Poids net : 13 kg

Fonction et usage:

Les points de récupération ARB 2814040 permettent de disposer de deux ancrages renforcés à l'arrière du Toyota Hilux pour les opérations de récupération tout-terrain.

Ils sont notamment destinés à être utilisés lorsque le véhicule doit être extrait :

de la boue

du sable

d'une ornière

d'un passage difficile

d'une zone dans laquelle la traction ne peut pas être parfaitement alignée avec le véhicule.

Leur forme allongée permet à la manille de pivoter dans l'ouverture afin de suivre plus naturellement la direction de l'effort. Cette conception contribue à limiter les charges latérales susceptibles de s'exercer sur l'axe de la manille lors d'une récupération oblique.

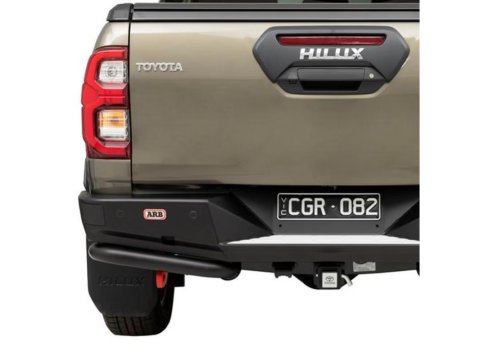

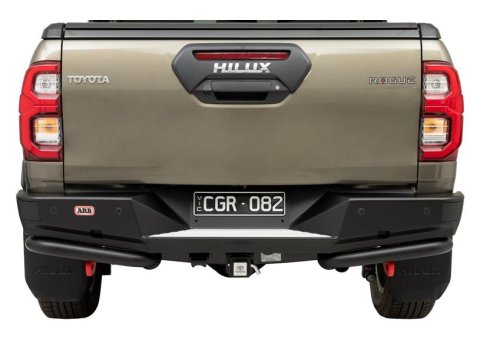

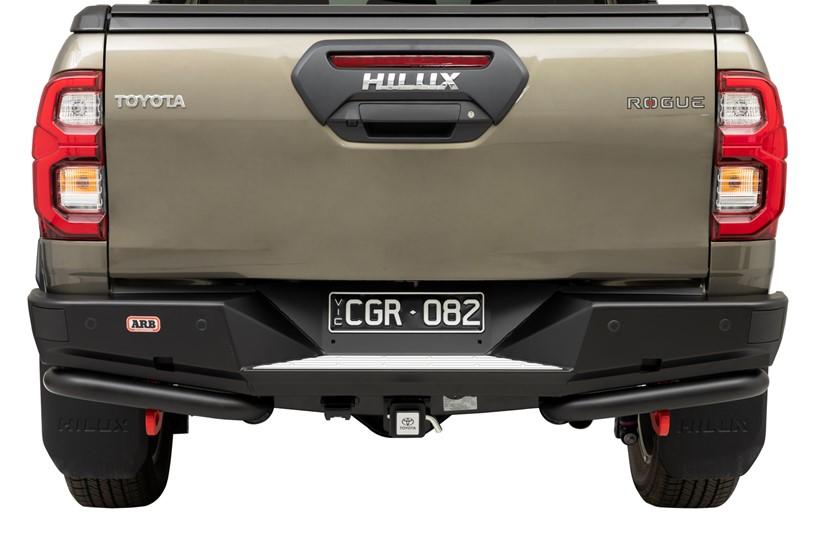

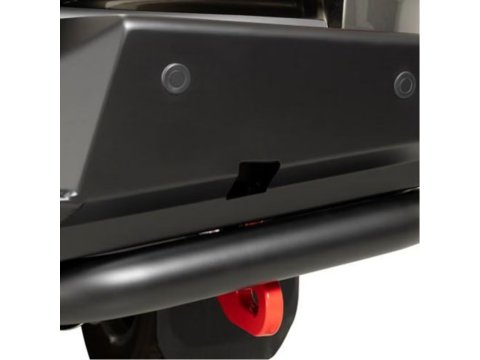

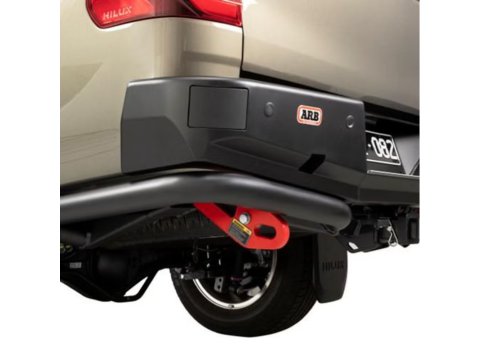

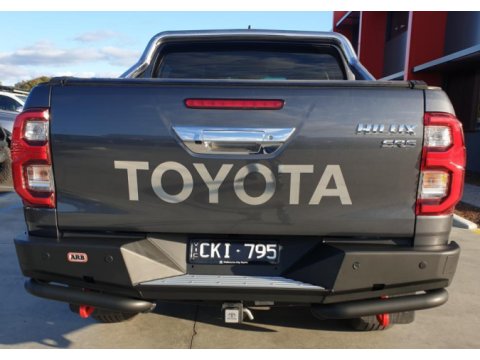

Les points sont positionnés de chaque côté du véhicule et fixés à l'aide de supports directement reliés au pare-chocs, à l'attelage et au châssis. Cette intégration spécifique offre une solution plus adaptée aux opérations de récupération qu'une boucle d'arrimage, un crochet de transport ou un élément de carrosserie non prévu pour cet usage.

Installation:

Le kit ARB est conçu pour être installé avec les équipements suivants :

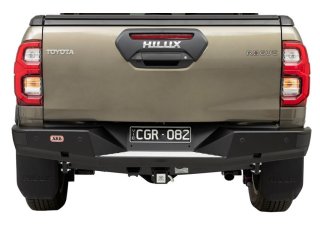

pare-chocs arrière ARB Summit MKII 5614010

attelage Toyota d'origine PZQ64-89171

Toyota Hilux à partir de 2022 correspondant aux configurations SR5 et Rogue définies par ARB

véhicule équipé des radars arrière de surveillance des angles morts.

Lors du montage, les fixations reliant l'attelage Toyota au pare-chocs ARB doivent être déposées successivement, un côté après l'autre. Chaque point de récupération est ensuite positionné entre le pare-chocs arrière, l'attelage et les supports du châssis.

Des supports additionnels sont installés à l'intérieur du pare-chocs. Des platines taraudées sont introduites dans les longerons afin de renforcer la liaison entre les points de récupération et le châssis du véhicule.

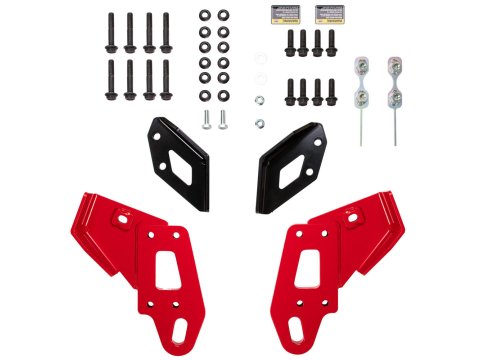

Le kit comprend les deux points de récupération, les supports gauche et droit, les platines de châssis ainsi que la boulonnerie haute résistance nécessaire à l'installation. Les couples de serrage prescrits dans la notice ARB doivent impérativement être respectés.

Les points de récupération peuvent également être associés aux tubes de protection inférieurs arrière ARB 5714010. Certaines fixations sont alors communes aux deux équipements.

En raison des efforts auxquels les points peuvent être soumis et de leur liaison avec l'attelage et le châssis, un montage par un professionnel qualifié est fortement recommandé. La procédure complète de montage des points est détaillée aux pages 15 et 16 de la notice ARB.

Avantages:

- Deux véritables points de récupération positionnés à l'arrière du véhicule

- Capacité nominale maximale annoncée de 8 000 kg

- Fixation renforcée sur le châssis, l'attelage et le pare-chocs arrière

- Acier haute résistance de nuance 350

- Œillets fabriqués dans une plaque de 20 mm d'épaisseur

- Ouvertures oblongues favorisant l'articulation des manilles

- Meilleure adaptation aux tractions obliques

- Finition rouge facilitant le repérage des points sous le véhicule

- Positionnement étudié pour préserver autant que possible la garde au sol

- Supports, platines de châssis et boulonnerie fournis

- Compatibilité avec les tubes de protection inférieurs ARB 5714010

- Intégration soignée avec le pare-chocs arrière ARB Summit MKII 5614010

- Solution plus sûre et plus adaptée qu'un point d'arrimage générique.

Important:

Le pare-chocs arrière ARB Summit MKII réf. 5614010 et l'attelage Toyota d'origine ne sont pas compris avec le kit.

La notice ARB impose l'installation conjointe des points de récupération 2814040, du pare-chocs arrière 5614010 et de l'attelage Toyota d'origine réf. PZQ64-89171. Un montage sans cet attelage annule la capacité nominale communiquée par ARB pour le dispositif.

La valeur de 8 000 kg correspond à la capacité nominale maximale annoncée par ARB pour les points de récupération. Elle ne constitue pas:

une capacité de remorquage routier

une charge verticale admissible sur l'attelage

une autorisation permettant au véhicule de tracter 8 tonnes

le poids maximal d'un véhicule pouvant être récupéré dans toutes les situations.

Les efforts générés lors d'un déplantage peuvent être nettement supérieurs au poids réel du véhicule. Il est donc indispensable d'utiliser uniquement des sangles, manilles et accessoires de récupération correctement dimensionnés, en bon état et compatibles entre eux.
