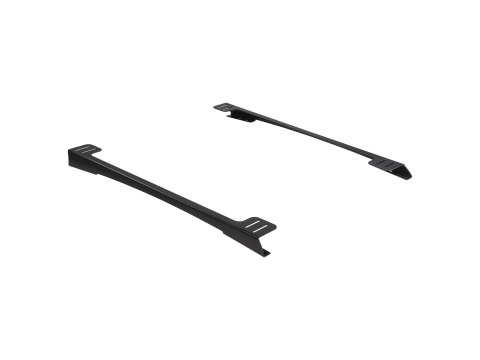

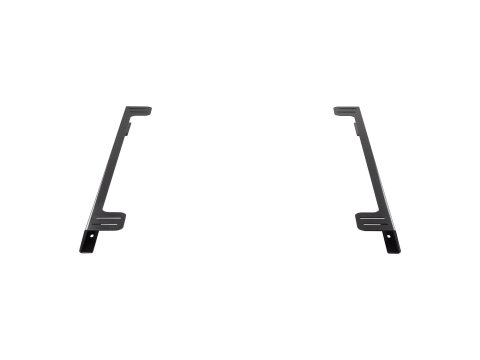

Le kit de supports de galerie ARB 4140024 est conçu pour permettre l'installation d'une galerie de toit compatible sur un hard top ARB Ascent monté sur Ford Ranger Double Cab T6 / T7 / T8 2012-2022, y compris le Ford Ranger Raptor Double Cab 2019-2021. Ces supports spécifiques au véhicule assurent la liaison entre la galerie et le système de renfort intérieur du hard top afin de répartir correctement les efforts générés par la charge de toit.

Le système est prévu pour fonctionner avec le kit de renfort intérieur ARB 4140021, indispensable à l'installation d'un équipement de toit sur le hard top Ascent.

Caractéristiques techniques:

- Kit de supports de galerie ARB

- Pour hard top ARB Ascent

- Montage spécifique au véhicule

- Finition:gris foncé

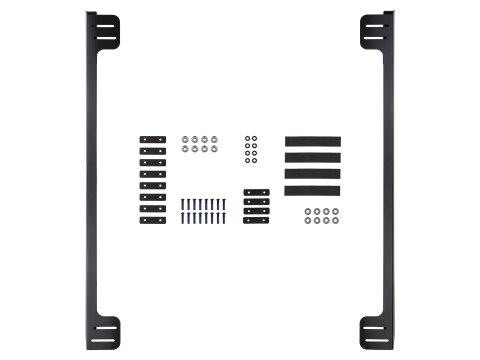

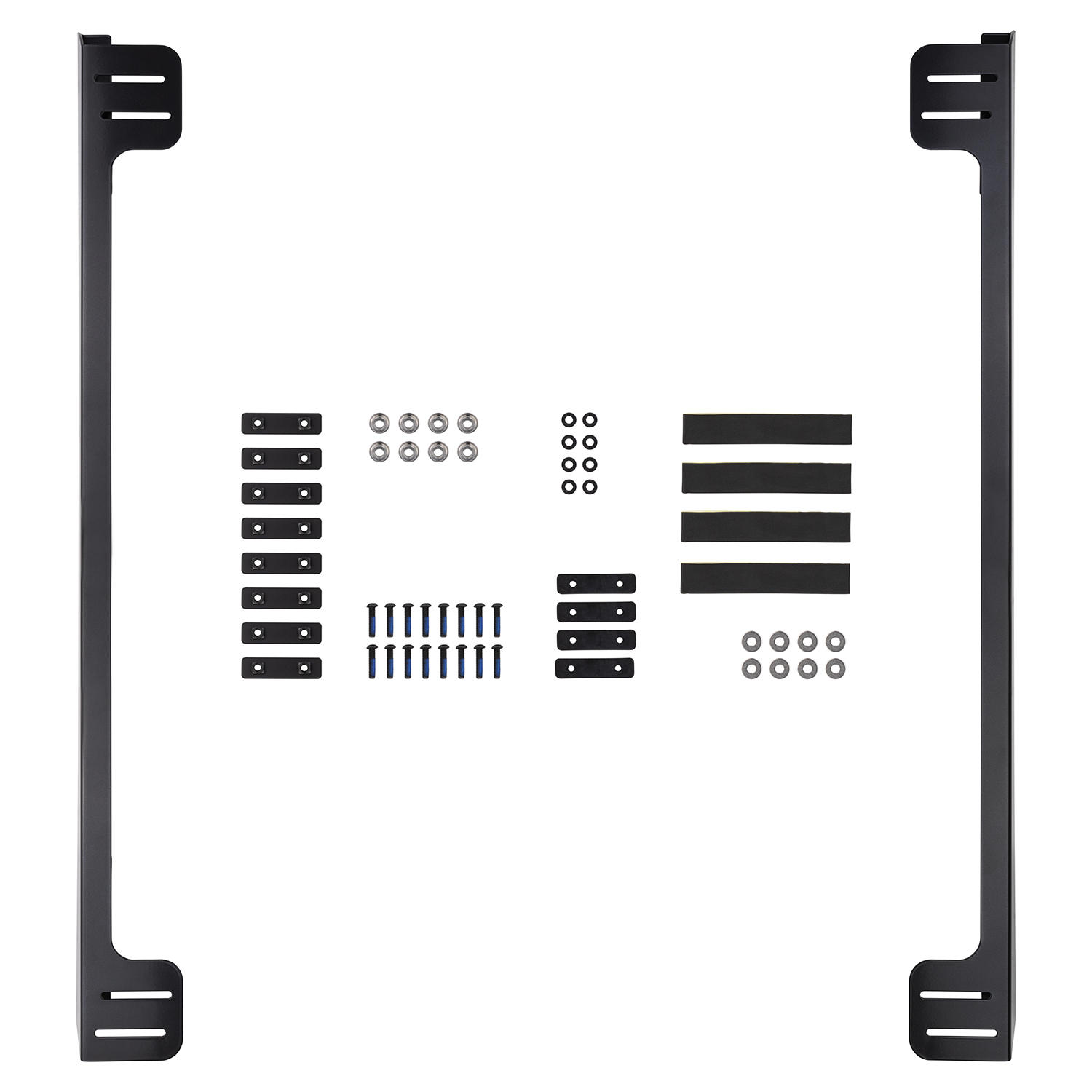

- Comprend un support droit et un support gauche

- Visserie, plaques de fixation, entretoises et joints de montage inclus

- Prévu pour fonctionner avec le kit de renfort intérieur ARB 4140021

Fonction & usage:

- Permet de fixer une galerie ARB compatible sur un hard top Ascent.

- Assure la liaison entre la galerie et la structure renforcée du hard top.

- Répartit les charges sur les différents points de fixation.

- Limite les contraintes localisées directement sur la coque du hard top.

- Améliore la stabilité du système de portage.

- Permet le transport d'équipements de voyage, de récupération ou de camping compatibles.

Installation:

- Le kit de renfort intérieur ARB 4140021 doit être installé avant les supports de galerie.

- Les points de fixation du toit utilisés sont ceux préparés lors du montage du renfort intérieur.

- Huit entretoises de toit sont mises en place dans les ouvertures du hard top.

- Un silicone neutre non acétique est appliqué autour des entretoises afin d'assurer l'étanchéité.

- Les supports sont positionnés sous la galerie en fonction de l'entraxe des points de fixation du hard top.

- Deux personnes sont nécessaires pour positionner la galerie sur le toit.

- La galerie ne doit pas être glissée sur le toit afin de ne pas endommager les joints.

- Les fixations M8 doivent être serrées à 22 Nm.

- Un contrôle d'étanchéité doit être réalisé après montage.

- ARB annonce environ 1 heure de montage, hors temps nécessaire à l'installation du renfort intérieur.

Avantages:

- Montage spécifique au hard top ARB Ascent

- Adaptation directe au Ford Ranger Double Cab 2012-2022

- Liaison avec le renfort intérieur ARB 4140021

- Répartition homogène des efforts

- Supports droit et gauche dédiés

- Finition gris foncé résistante à la corrosion

- Visserie et éléments d'étanchéité inclus

- Compatible avec plusieurs galeries ARB Trade Rack
